PowerBoost 500 Basic - 5V USB Boost @ 500mA from 1.8V+
sku ADA-1903 · categoríacategory raspberry-pi
factura o tiquete electrónicoprice in USD
electronic invoice or receipt
agotadosold out — envíos desde San José— ships from San José
- [✓] Envío desde San José, CR: por Correos de Costa Rica, o retiro en Centro Colón. Costo y plazo en el checkout.Ships from San José, CR: by Correos de Costa Rica, or pickup at Centro Colón. Cost and timing at checkout.
- [✓] Envío gratis con Correos en pedidos desde $200.00 antes de IVA.Free shipping by Correos on orders of $200.00 or more before VAT.
- [✓] Factura electrónica: pídala en el checkout con su cédula o la de su empresa.Electronic invoice: ask for it at checkout with your ID or your company's.
- [✓] PagoPayment: Tarjeta de crédito o débito (Tilopay)Credit or debit card (Tilopay) · Compra-Click (enlace de pago por correo)Compra-Click (payment link by email) · Pagar al retirar en Centro Colón (datáfono)Pay at pickup in Centro Colón (card terminal) · SINPE MóvilSINPE Móvil · Depósito o transferencia bancariaBank deposit or transfer.
- [✓] CuentaAccount: para comprar se inicia sesión.needed to check out. Crear cuentaCreate an account
- [✓] ¿Dudas?Questions? contacto y soportecontact and support
$ cat specs.txt
- voltaje de entrada mínimominimum input voltage
- 1.8V1.8V
- voltaje de salidaoutput voltage
- 5.2V DC5.2V DC
- chip convertidorconverter chip
- TPS61090 (TI)TPS61090 (TI)
- corriente de salidaoutput current
- 500mA+ desde 1.8V; 750mA+ desde 2 NiMH/alcalinas; al menos 1000mA desde LiPoly/LiIon 3.7V500mA+ from 1.8V; 750mA+ from 2 NiMH/alkaline; at least 1000mA from 3.7V LiPoly/LiIon
- interruptor internointernal switch
- 2A (limitación de pico ~2.5A)2A (~2.5A peak limiting)
- frecuencia de operaciónoperating frequency
- 700KHz700KHz
- eficienciaefficiency
- 90%+90%+
- indicador de batería bajalow battery indicator
- LED rojo por debajo de 3.2VRed LED below 3.2V
- corriente de reposoquiescent current
- 5mA habilitado, 20uA deshabilitado5mA enabled, 20uA disabled
- tasa de carga apple/iosapple/ios charge rate
- 500mA500mA

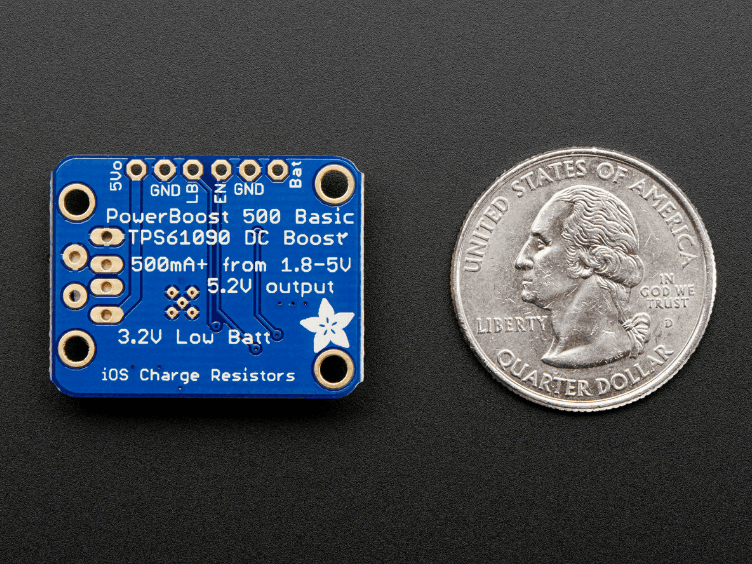

- dimensionesdimensions
- 28mm x 22mm x 2mm28mm x 22mm x 2mm
- altura con jstheight with jst
- 7mm7mm
- pesoweight
- 3g3g
- conector de salidaoutput connector
- USB A (incluido, sin soldar)USB A (included, unsoldered)
a agregar al carritoadd to cart← → fotosphotosg c ir al carritogo to cart
¡PowerBoost es la fuente de poder perfecta para su proyecto portátil! Este pequeño módulo convertidor elevador DC/DC puede funcionar con baterías de 1.8V o más, y convertir ese voltaje a 5.2V DC para alimentar sus proyectos de 5V. Ajustamos la salida a 5.2V en lugar de 5.0V exactos para que haya un poco de 'margen' para cables largos, consumo alto, la adición de un diodo en la salida si lo desea, etc. Los 5.2V son seguros para toda la electrónica alimentada a 5V como Arduino, Raspberry Pi o Beagle Bone, a la vez que evitan las molestas caídas de voltaje durante consumos altos de corriente debidas a la resistencia del cable USB.

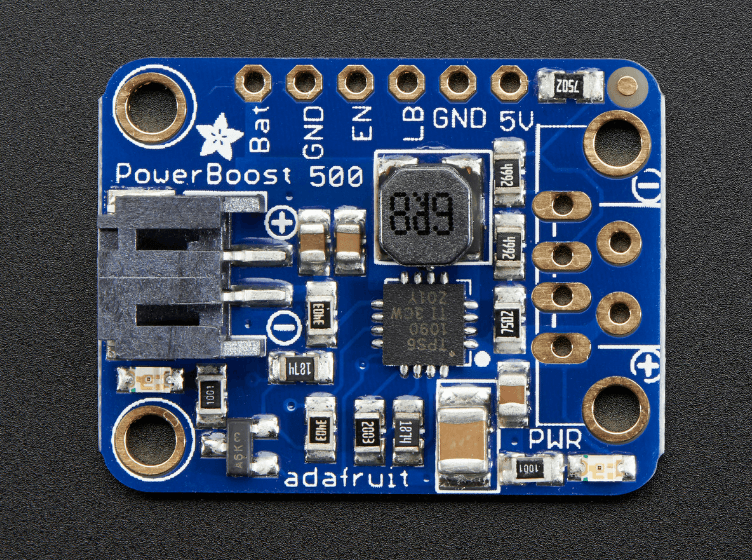

El PowerBoost 500 tiene como núcleo un convertidor elevador TPS61090 de TI. Este chip convertidor elevador tiene extras muy buenos como detección de batería baja, interruptor interno de 2A, conversión síncrona, excelente eficiencia y operación de alta frecuencia a 700KHz. ¡Revise estas especificaciones!
- La operación síncrona significa que puede desconectar la salida por completo conectando el pin ENable a tierra. Esto apagará completamente la salida
- El interruptor interno de 2A (limitación de pico de ~2.5A) significa que puede obtener 500mA+ desde tan solo 1.8V,750mA+ desde 2 baterías NiMH o alcalinas, y al menos 1000mA desde una batería LiPoly/LiIon de 3.7V o 3 NiMH/alcalinas.
- El LED indicador de batería baja se enciende en rojo cuando el voltaje baja de 3.2V, optimizado para el uso más común con baterías LiPo/LiIon

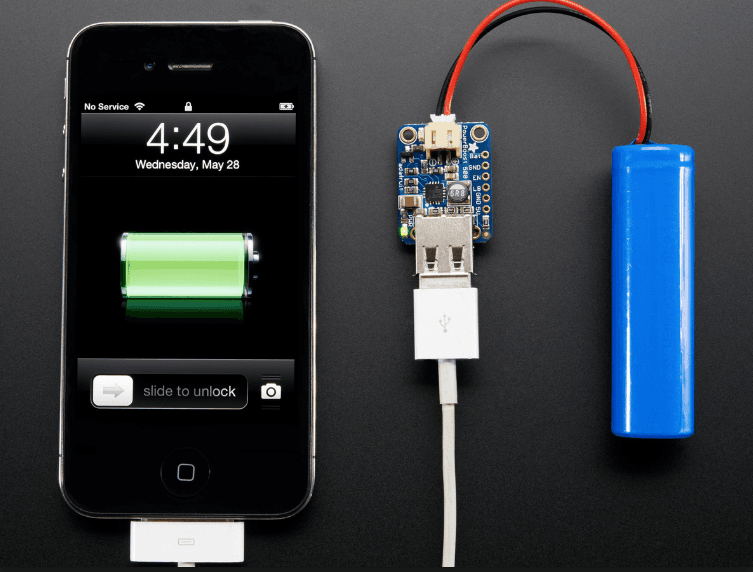

- Resistencias de datos 'Apple/iOS' integradas para tasa de carga de 500mA. Suelde el conector USB incluido y podrá conectar cualquier iPhone o iPod para una tasa de carga de 500mA. No se recomienda para iPad (que realmente necesita una tasa de carga de 1A).

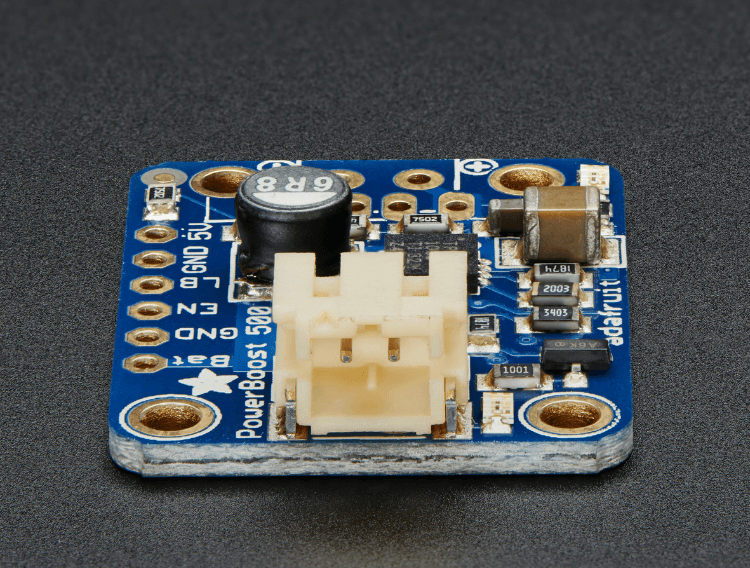

- Breakout completo para la entrada de batería, pines de control y salida de potencia
- Eficiencia de operación de 90%+ en la mayoría de los casos (consulte la hoja de datos para ver las gráficas de eficiencia), y baja corriente de reposo: 5mA cuando está habilitado y el LED de encendido está prendido, 20uA cuando está deshabilitado (LED de encendido y de batería baja apagados)

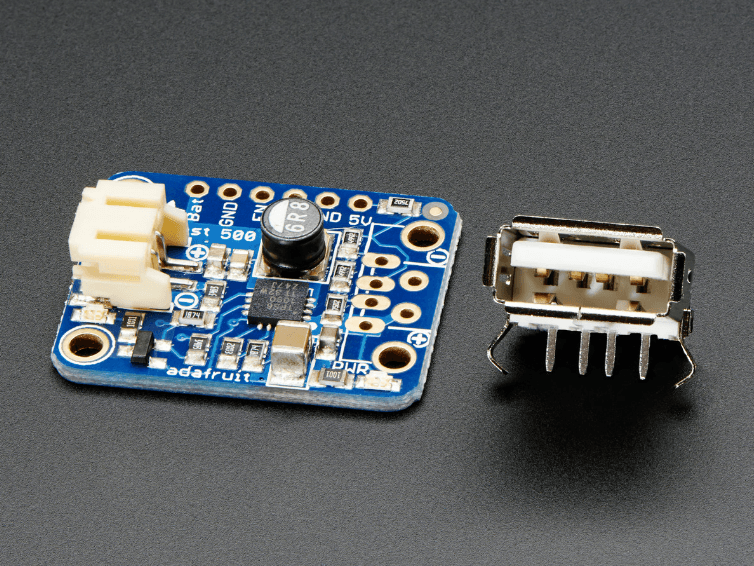

¡Ideal para alimentar su robot, proyecto con Arduino, o computadora de placa única como Raspberry Pi o BeagleBone! Cada pedido incluye una PCB completamente ensamblada y probada, y un conector USB A suelto. Si va a alimentar su proyecto por USB, suelde el conector USB A (una tarea de soldadura de 3 minutos).
DETALLES TÉCNICOS
PowerBoost is the perfect power supply for your portable project! This little DC/DC boost converter module can run from 1.8V batteries or higher, and convert that voltage to 5.2V DC for running your 5V projects. We tweaked the output to be 5.2V instead of a straight-up 5.0V so that there's a little bit of 'headroom' long cables, high draw, the addition of a diode on the output if you wish, etc. The 5.2V is safe for all 5V-powered electronics like Arduino, Raspberry Pi, or Beagle Bone while preventing icky brown-outs during high current draw because of USB cable resistance.
The PowerBoost 500 has at the heart a TPS61090 boost converter from TI. This boost converter chip has some really nice extras such as low battery detection, 2A internal switch, synchronous conversion, excellent efficiency, and 700KHz high-frequency operation. Check out these specs!
- Synchronous operation means you can disconnect the output completely by connecting the ENable pin to ground. This will completely turn off the output
- 2A internal switch (~2.5A peak limiting) means you can get 500mA+ from as low as 1.8V,750mA+ from 2 NiMH or Alkaline batteries, and at least 1000mA from a 3.7V LiPoly/LiIon battery or 3 NiMH/Alkalines.
- Low battery indicator LED lights up red when the voltage dips below 3.2V, optimized for the most common usage of LiPo/LiIon battery usage
- On-board 500mA charge-rate 'Apple/iOS' data resistors. Solder in the included USB connector and you can plug in any iPhone or iPod for 500mA charge rate. Not suggested for iPad (which really needs 1A charge rate).
- Full breakout for battery in, control pins and power out
- 90%+ operating efficiency in most cases (see datasheet for efficiency graphs), and low quiescent current: 5mA when enabled and power LED is on, 20uA when disabled (power and low batt LED are off)
Great for powering your robot, Arduino project, single-board-computer such as Raspberry Pi or BeagleBone! Each order comes with one fully assembled and tested PCB and a loose USB A jack. If you are powering your project from USB, solder the USB A jack in (a 3-minute soldering task).
