PowerBoost 1000 Charger - Rechargeable 5V Lipo USB Boost @ 1A - 1000C
sku ADA-2465 · categoríacategory raspberry-pi
factura o tiquete electrónicoprice in USD
electronic invoice or receipt
en stockin stock — envíos desde San José— ships from San José
cantidadquantity
- [✓] Envío desde San José, CR: por Correos de Costa Rica, o retiro en Centro Colón. Costo y plazo en el checkout.Ships from San José, CR: by Correos de Costa Rica, or pickup at Centro Colón. Cost and timing at checkout.
- [✓] Envío gratis con Correos en pedidos desde $200.00 antes de IVA.Free shipping by Correos on orders of $200.00 or more before VAT.
- [✓] Factura electrónica: pídala en el checkout con su cédula o la de su empresa.Electronic invoice: ask for it at checkout with your ID or your company's.
- [✓] PagoPayment: Tarjeta de crédito o débito (Tilopay)Credit or debit card (Tilopay) · Compra-Click (enlace de pago por correo)Compra-Click (payment link by email) · Pagar al retirar en Centro Colón (datáfono)Pay at pickup in Centro Colón (card terminal) · SINPE MóvilSINPE Móvil · Depósito o transferencia bancariaBank deposit or transfer.
- [✓] CuentaAccount: para comprar se inicia sesión.needed to check out. Crear cuentaCreate an account
- [✓] ¿Dudas?Questions? contacto y soportecontact and support
$ cat specs.txt
- voltaje de entrada (batería)input voltage (battery)
- 3.7V LiIon/LiPoly3.7V LiIon/LiPoly
- voltaje de salidaoutput voltage
- 5.2V DC5.2V DC
- corriente de salidaoutput current
- 1000mA+1000mA+
- convertidor elevadorboost converter
- TPS61090TPS61090
- interruptor internointernal switch
- 2A (~2.5A pico)2A (~2.5A peak)
- frecuencia de operaciónoperating frequency
- 700KHz700KHz
- tasa máxima de cargamaximum charge rate
- 1000mA1000mA
- chip cargadorcharger chip
- MCP73871 (máx. 1.8A)MCP73871 (max. 1.8A)
- entrada de cargacharging input
- microUSBmicroUSB
- indicador de batería bajalow battery indicator
- por debajo de 3.2Vbelow 3.2V
- eficienciaefficiency
- 90%+90%+
- corriente de reposoquiescent current
- 5mA habilitado, 20uA deshabilitado5mA enabled, 20uA disabled
- adaptador usb recomendadorecommended usb adapter
- 2A2A
- dimensionesdimensions
- 23mm x 45mm x 10mm23mm x 45mm x 10mm
- pesoweight
- 6g6g
a agregar al carritoadd to cart← → fotosphotosg c ir al carritogo to cart
¡El PowerBoost 1000C es la fuente de poder perfecta para su proyecto portátil! Con un circuito cargador de batería con load-sharing (carga compartida) integrado, podrá mantener funcionando su proyecto de alto consumo incluso mientras recarga la batería. Este pequeño módulo convertidor elevador DC/DC puede alimentarse con cualquier batería LiIon/LiPoly de 3.7V y convierte la salida de la batería a 5.2V DC para alimentar sus proyectos de 5V.
TUTORIAL: PowerBoost 1000
Ajustamos la salida a 5.2V en lugar de exactamente 5.0V para que haya un pequeño margen para cables largos, consumos altos, la adición de un diodo en la salida si lo desea, etc. Los 5.2V son seguros para toda la electrónica alimentada a 5V, como Arduino, Raspberry Pi o Beagle Bone, y evitan molestas caídas de tensión (brown-outs) durante consumos altos de corriente debido a la resistencia del cable USB.

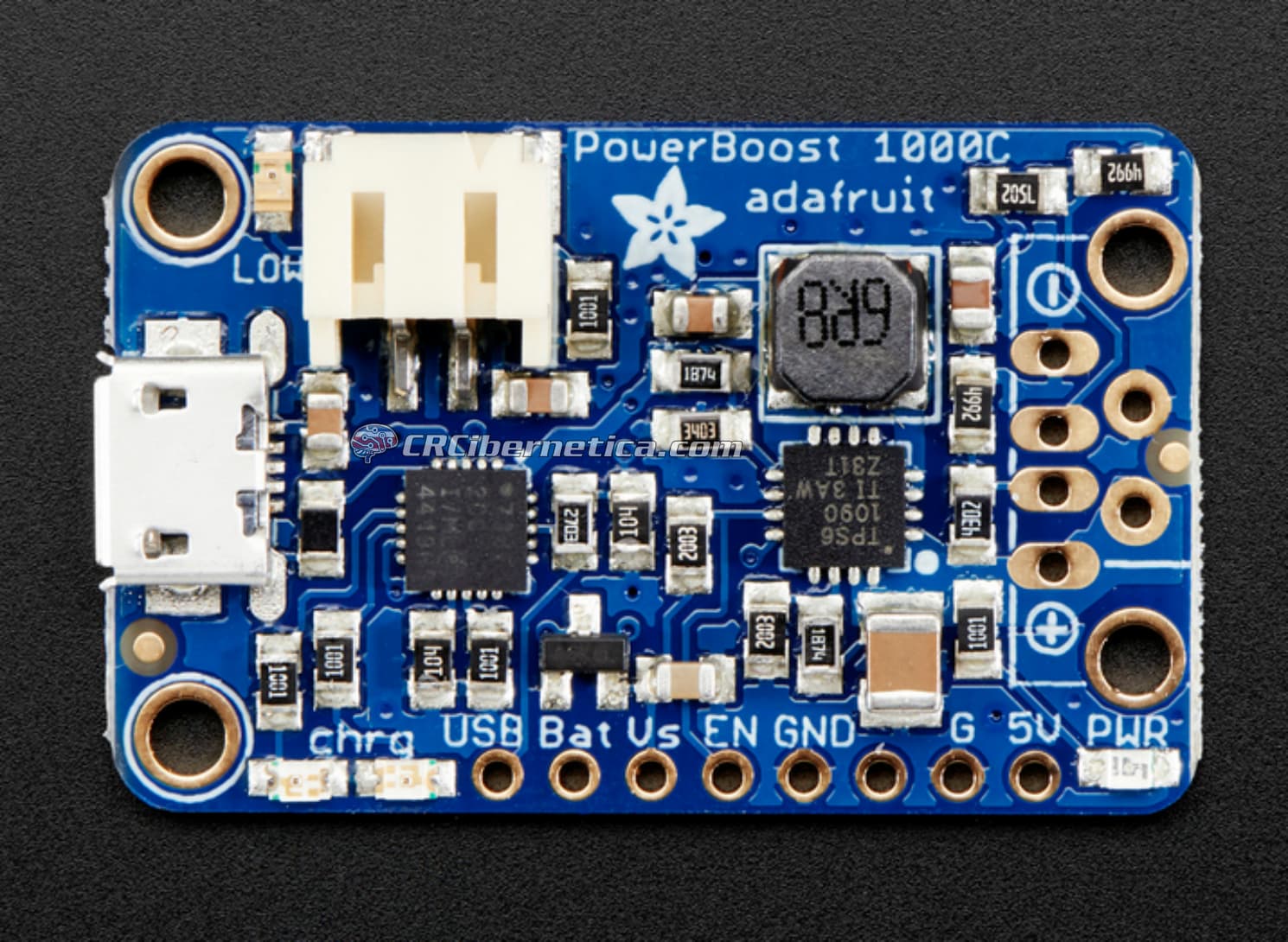

El PowerBoost 1000C tiene en su núcleo un convertidor elevador TPS61090 de TI. Este chip convertidor elevador tiene algunos extras muy útiles, como detección de batería baja, interruptor interno de 2A, conversión síncrona, excelente eficiencia y operación a alta frecuencia de 700KHz. ¡Revise estas especificaciones!
- La operación síncrona significa que puede desconectar la salida por completo conectando el pin ENable a tierra. Esto apagará completamente la salida.
- El interruptor interno de 2A (limitación de pico de ~2.5A) significa que puede obtener 1000mA+ de una batería LiPoly/LiIon de 3.7V. ¡Solo asegúrese de que su batería lo soporte!
- El LED indicador de batería baja se enciende en rojo cuando el voltaje baja de 3.2V, optimizado para el uso de baterías LiPo/LiIon
- Resistencias de datos 'iOS' integradas para tasa de carga de 1000mA. Suelde el conector USB y podrá conectar cualquier iPad, iPhone o iPod para cargar a 1000mA.
- Breakout completo para la entrada de batería, pines de control y salida de potencia
- Eficiencia de operación de 90%+ en la mayoría de los casos (consulte la hoja de datos para ver las gráficas de eficiencia) y baja corriente de reposo: 5mA cuando está habilitado y el LED de encendido está prendido, 20uA cuando está deshabilitado (LED de encendido y de batería baja apagados)
Para hacerlo aún más útil, colocamos un cargador Lipoly inteligente con load-sharing en el otro lado. El circuito cargador se alimenta desde un conector microUSB y recarga cualquier batería LiIon o LiPoly de 3.7V/4.2V a una tasa máxima de 1000mA. Hay dos LEDs para monitorear la carga: uno amarillo le indica que está cargando y uno verde se enciende cuando termina.
Como el cargador de batería integrado tiene load-sharing, cambia automáticamente a la alimentación USB cuando está disponible, en lugar de cargar/descargar continuamente la batería. Esto es más eficiente y le permite cargar y elevar al mismo tiempo sin ninguna interrupción en la salida, por lo que sirve para usarse como "UPS" (fuente de poder ininterrumpida).
Solo tenga en cuenta que la tasa de carga es de 1000mA máximo y que hay cierta ineficiencia durante la etapa de elevación, así que asegúrese bien de que el adaptador USB que utiliza para cargar sea de alta calidad y pueda suministrar 2A. Esto es especialmente importante si realmente está consumiendo 1000mA del PowerBoost 1000C; el MCP73871 llega a un máximo de 1.8A.
Requiere (no incluido):
Adaptador de pared (5V@2.5A microUSB)
Batería LIPO (3.7V)
1200mAh
2000mAh
2500mAh
6600mAh

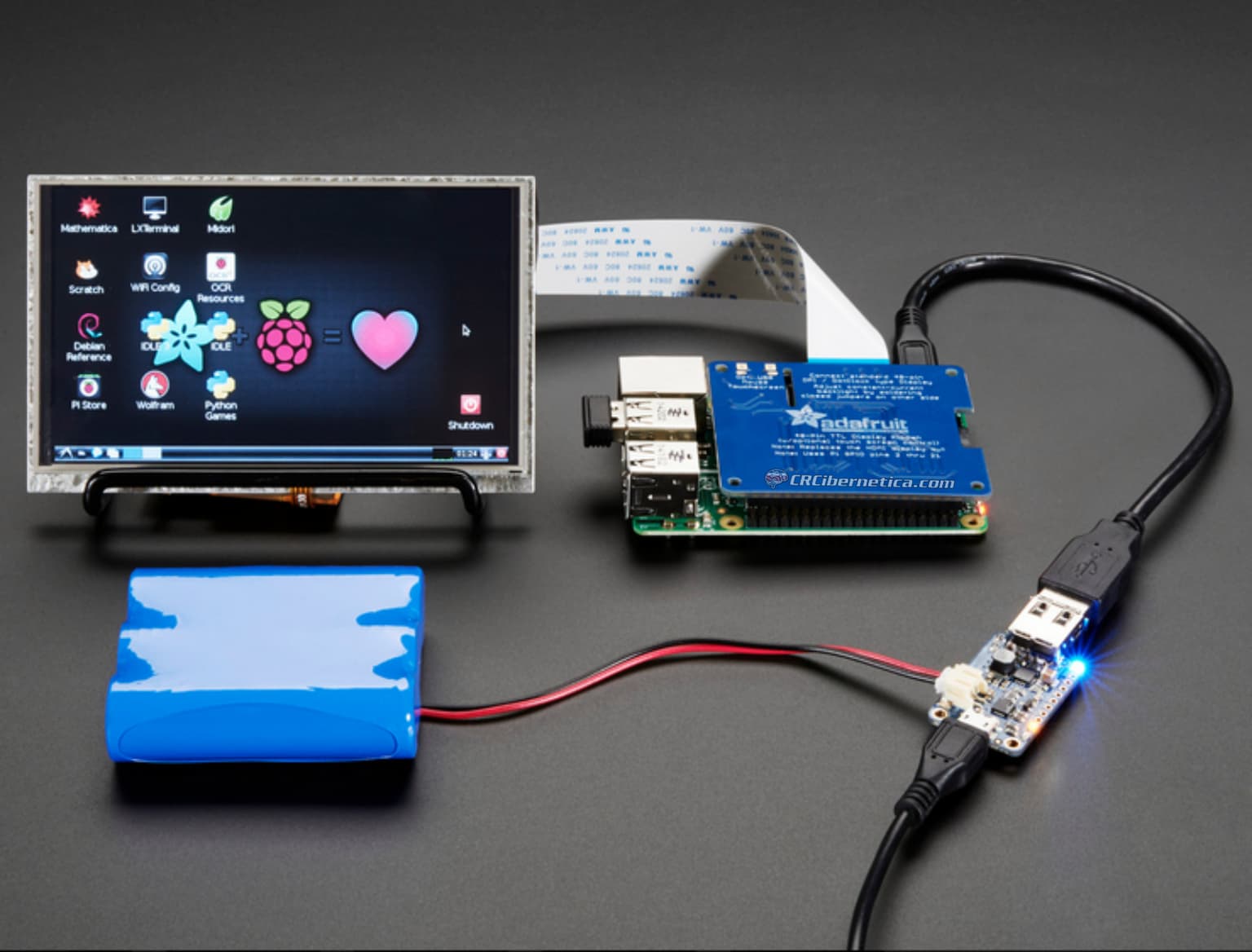

¡Este cargador-elevador es ideal para alimentar su robot, su proyecto Arduino o una computadora de placa única como Raspberry Pi o BeagleBone! Cada pedido incluye una PCB completamente ensamblada y probada y un conector USB A suelto. Si va a alimentar su proyecto por USB, suelde el conector USB A (una tarea de soldadura de 3 minutos). O no suelde nada para tener un paquete de energía más compacto.
DETALLES TÉCNICOS
PowerBoost 1000C is the perfect power supply for your portable project! With a built-in load-sharing battery charger circuit, you'll be able to keep your power-hungry project running even while recharging the battery! This little DC/DC boost converter module can be powered by any 3.7V LiIon/LiPoly battery, and convert the battery output to 5.2V DC for running your 5V projects.
TUTORIAL: PowerBoost 1000
We tweaked the output to be 5.2V instead of a straight-up 5.0V so that there's a little bit of 'headroom' for long cables, high draw, the addition of a diode on the output if you wish, etc. The 5.2V is safe for all 5V-powered electronics like Arduino, Raspberry Pi, or Beagle Bone while preventing icky brown-outs during high current draw because of USB cable resistance.
The PowerBoost 1000C has at the heart a TPS61090 boost converter from TI. This boost converter chip has some really nice extras such as low battery detection, 2A internal switch, synchronous conversion, excellent efficiency, and 700KHz high-frequency operation. Check out these specs!
- Synchronous operation means you can disconnect the output completely by connecting the ENable pin to ground. This will completely turn off the output.
- 2A internal switch (~2.5A peak limiting) means you can get 1000mA+ from a 3.7V LiPoly/LiIon battery. Just make sure your battery can handle it!
- Low battery indicator LED lights up red when the voltage dips below 3.2V, optimized for LiPo/LiIon battery usage

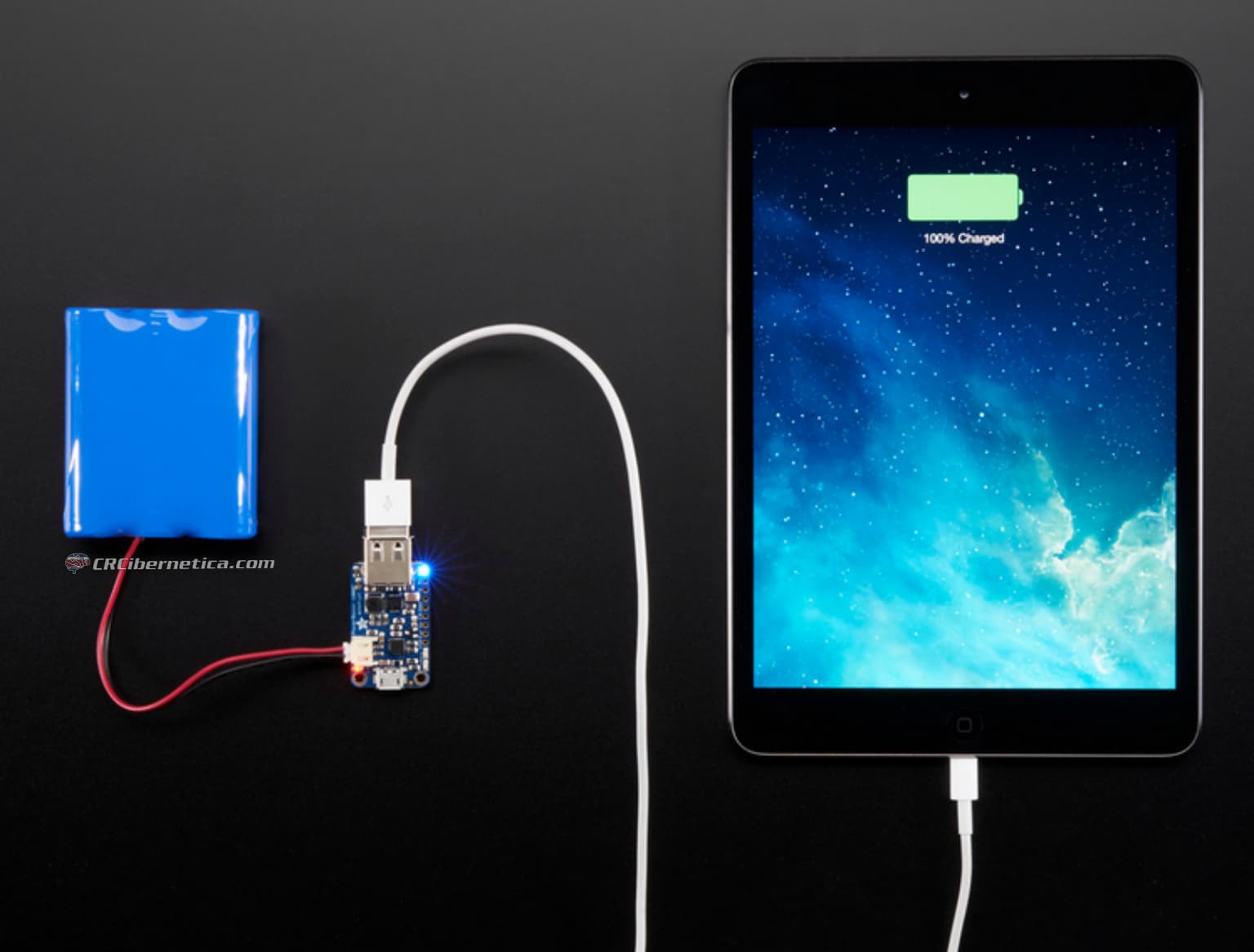

- Onboard 1000mA charge-rate 'iOS' data resistors. Solder in the USB connector and you can plug in any iPad, iPhone or iPod for 1000mA charge rate.
- Full breakout for battery in, control pins and power out
- 90%+ operating efficiency in most cases (see datasheet for efficiency graphs), and low quiescent current: 5mA when enabled and power LED is on, 20uA when disabled (power and low batt LED are off)
To make this even more useful, we stuck a smart load-sharing Lipoly charger on the other side. The charger circuitry is powered from a microUSB jack, and will recharge any 3.7V/4.2V LiIon or LiPoly battery at 1000mA max rate. There's two LEDs for monitoring the charge rate, a yellow one tells you its working, a green one lights up when its done.
Since the built-in battery charger has load-sharing, it will automatically switch over to the USB power when available, instead of continuously charging/draining the battery. This is more efficient, and lets you charge-and-boost at the same time without any interruption on the output so its fine for use as a "UPS" (un-interruptable power supply).
Just be aware that the charge rate is 1000mA max, and there's some inefficiency during the boosting stage, so make super sure that the USB adapter you're using to charge with is high quality, can supply 2A. This is especially true if you're actually drawing 1000mA out of the PowerBoost 1000C, the MCP73871 maxes out at 1.8A.
Requires (not included):
Wall Adapter (5V@2.5A microUSB)
LIPO Battery (3.7V)
1200mAh
2000mAh
2500mAh
6600mAh

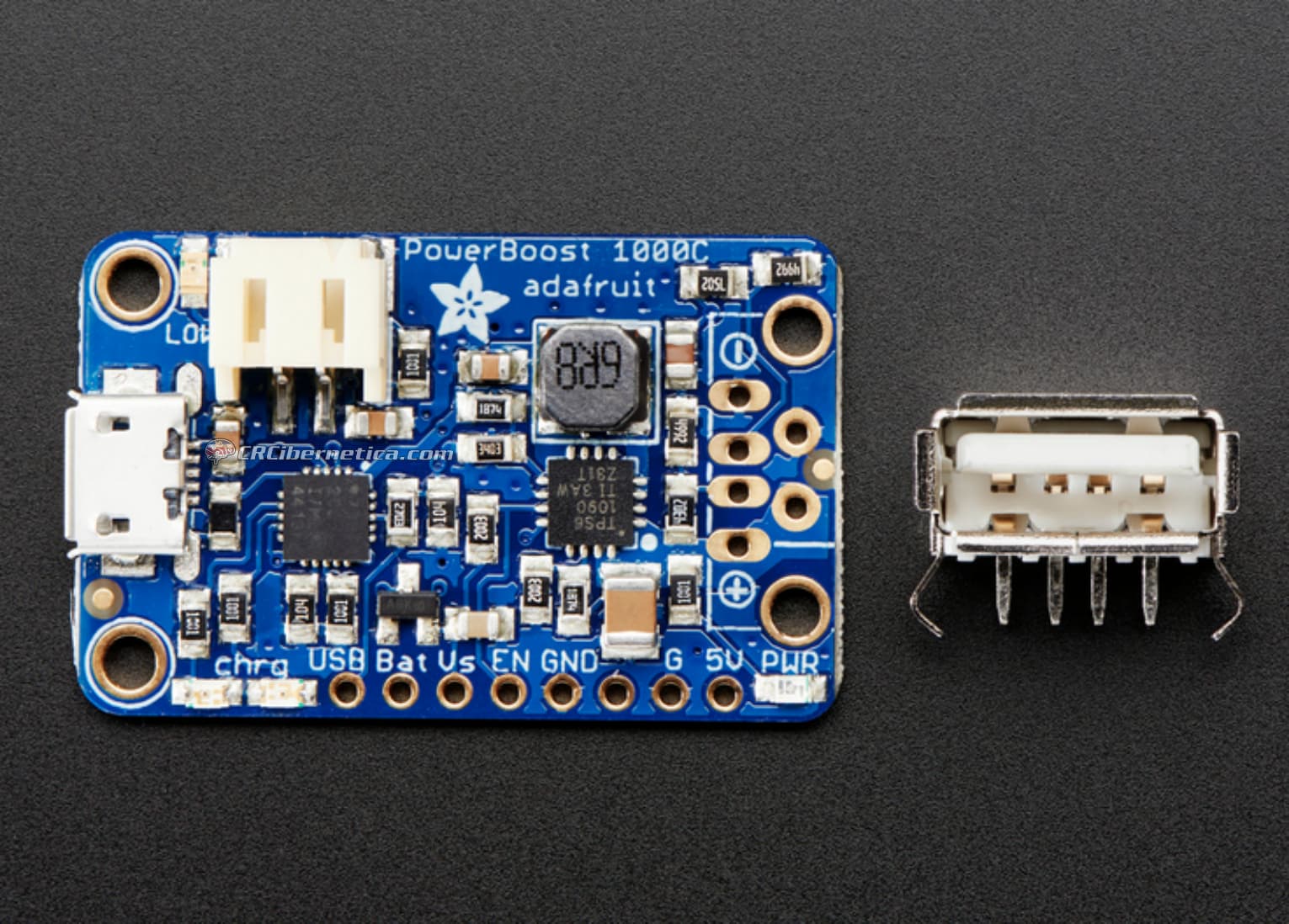

This charger-booster is great for powering your robot, Arduino project, single-board-computer such as Raspberry Pi or BeagleBone! Each order comes with one fully assembled and tested PCB and a loose USB A jack. If you are powering your project from USB, solder the USB A jack in (a 3-minute soldering task). Or dont solder anything in for a more compact power pack.
