NeoPixel 1/4 60 Ring - WS2812 5050 RGB LED w/ Integrated Drivers

sku ADA-1768 · categoríacategory displays

$12.95+iva+VAT
precio en USD
factura o tiquete electrónicoprice in USD
electronic invoice or receipt

en stockin stock — envíos desde San José— ships from San José

cantidadquantity

antes de comprarbefore you buy
  • [✓] Envío desde San José, CR: por Correos de Costa Rica, o retiro en Centro Colón. Costo y plazo en el checkout.Ships from San José, CR: by Correos de Costa Rica, or pickup at Centro Colón. Cost and timing at checkout.
  • [✓] Envío gratis con Correos en pedidos desde $200.00 antes de IVA.Free shipping by Correos on orders of $200.00 or more before VAT.
  • [✓] Factura electrónica: pídala en el checkout con su cédula o la de su empresa.Electronic invoice: ask for it at checkout with your ID or your company's.
  • [✓] PagoPayment: Tarjeta de crédito o débito (Tilopay)Credit or debit card (Tilopay) · Compra-Click (enlace de pago por correo)Compra-Click (payment link by email) · Pagar al retirar en Centro Colón (datáfono)Pay at pickup in Centro Colón (card terminal) · SINPE MóvilSINPE Móvil · Depósito o transferencia bancariaBank deposit or transfer.
  • [✓] CuentaAccount: para comprar se inicia sesión.needed to check out. Crear cuentaCreate an account
  • [✓] ¿Dudas?Questions? contacto y soportecontact and support
specs

$ cat specs.txt

cantidad de leds por secciónleds per section
15 LEDs RGB direccionables15 addressable RGB LEDs
ledled
WS2812B (4 pines)WS2812B (4-pin)
voltaje de alimentaciónsupply voltage
5VDC5VDC
corriente por ledcurrent per led
~18mA constante~18mA constant
diámetro exterior (anillo completo)outer diameter (full ring)
6.2"6.2"
diámetro interior (anillo completo)inner diameter (full ring)
5.7"5.7"
ancho de secciónsection width
6.4mm/0.25"6.4mm/0.25"
alturaheight
2mm/0.1"2mm/0.1"
peso por secciónweight per section
4.03g4.03g
interfazinterface
Una línea de datos (DIN/DOUT), encadenableSingle data line (DIN/DOUT), chainable
procesador requeridorequired processor
8MHz o más rápido8MHz or faster
compatibilidadcompatibility
AVR, Arduino, PIC, mbed; biblioteca Adafruit NeoPixelAVR, Arduino, PIC, mbed; Adafruit NeoPixel library

a agregar al carritoadd to cart← → fotosphotosg c ir al carritogo to cart

cat README.md

¡El anillo NeoPixel más grande hasta ahora! Con cuatro de estos puede armar un enorme anillo con 60 LEDs inteligentes NeoPixel ultrabrillantes dispuestos en un círculo de 6.2" de diámetro. Cada pedido incluye únicamente el cuarto de anillo. Se requieren cuatro unidades de este artículo para formar un anillo grande. Además, deberá soldarlos entre sí, así que para el anillo completo de 60 LEDs, ¡compre cuatro y suéldelos!

Los anillos se pueden 'encadenar': conecte el pin de salida de uno al pin de entrada de otro. ¡Use un solo pin del microcontrolador para controlar todos los que pueda encadenar! Cada LED es direccionable, ya que el chip controlador está dentro del LED. Cada uno tiene un control de corriente constante de ~18mA, por lo que el color será muy uniforme aunque varíe el voltaje, y no se requieren resistencias limitadoras externas, lo que permite un diseño delgado. Alimente todo con 5VDC y estará listo para empezar.

Hay una sola línea de datos con un protocolo muy estricto en cuanto a temporización. Como el protocolo es muy sensible a la temporización, requiere un microcontrolador de tiempo real como AVR, Arduino, PIC, mbed, etc. No se puede usar con una microcomputadora basada en Linux ni con microcontroladores interpretados como el netduino o el Basic Stamp. ¡Nuestra excelente biblioteca Neopixel para Arduino es compatible con estos pixeles! Como requiere código ensamblador ajustado a mano, solo funciona con núcleos AVR, pero otras personas podrían haber portado este código del controlador, así que le recomendamos buscar en Google. Se requiere un procesador de 8MHz o más rápido.

Incluye un cuarto de anillo con 15 LEDs RGB direccionables individualmente, ensamblado y probado. Le recomendamos comprar cuatro para armar el círculo completo, ya que este es solo 1/4 del círculo.

 La detallada NeoPixel Uberguide de Adafruit tiene todo lo que necesita para usar NeoPixels de cualquier forma y tamaño. Incluye biblioteca y código de ejemplo listos para usar con Arduino UNO/Duemilanove/Diecimila, Flora/Micro/Leonardo, Trinket/Gemma, Arduino Due y Arduino Mega/ADK (todas las versiones)

  • Diámetro exterior del círculo completo (cuatro unidos): 6.2"
  • Diámetro interior del círculo completo (cuatro unidos) 5.7"
  • Ancho de cada sección: 6.4mm/0.25"
  • Altura: 2mm/0.1"
  • Peso de cada sección: 4.03g
  • Actualmente enviamos este producto con el LED de chip WS2812B de 4 pines instalado. Versiones anteriores pudieron venir con el LED WS2812S de 6 pines. Ambos LEDs, B y S, se pueden encadenar entre sí y son compatibles con la NeoPixel Libary. El tipo 'B agrega protección adicional de polaridad y tiene el mismo brillo que el tipo 'S.

Al soldarlos, alinee las cuatro piezas y conecte entre sí todos los pines GND y 5V como se muestra arriba. Luego, en tres de las cuatro piezas suelde DIN a DOUT. El DIN restante es el pin de entrada de todo el anillo.

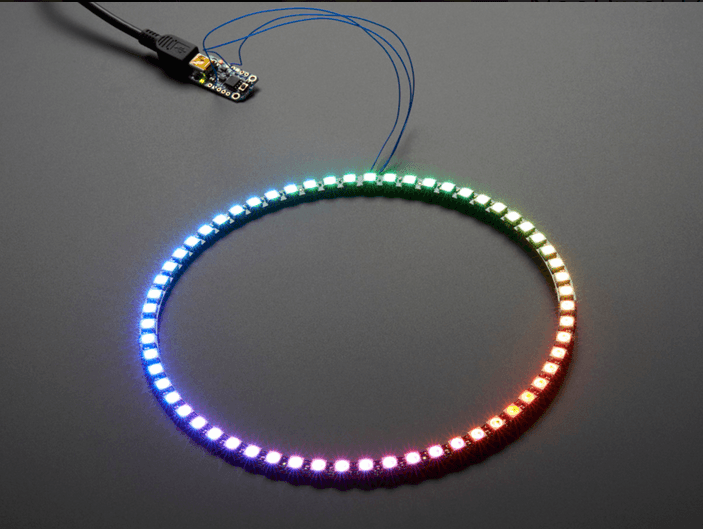

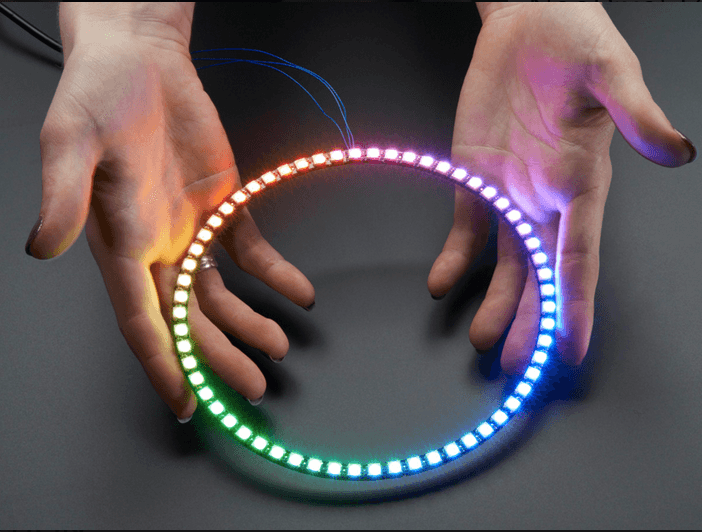

The biggest NeoPixel Ring yet! With four of these you can make a huge ring with 60 ultra bright smart LED NeoPixels are arranged in a circle with a 6.2" diameter. Each order comes with just the quarter ring. Four of this item are required to make a large ring. You will have to solder them together as well, so for the full ring of 60 LEDs, buy four and solder them together!

The rings are 'chainable' - connect the output pin of one to the input pin of another. Use only one microcontroller pin to control as many as you can chain together! Each LED is addressable as the driver chip is inside the LED. Each one has ~18mA constant current drive so the color will be very consistent even if the voltage varies, and no external choke resistors are required making the design slim. Power the whole thing with 5VDC and you're ready to rock.

There is a single data line with a very timing-specific protocol. Since the protocol is very sensitive to timing, it requires a real-time microcontroller such as an AVR, Arduino, PIC, mbed, etc. It cannot be used with a Linux-based microcomputer or interpreted microcontroller such as the netduino or Basic Stamp. Our wonderfully-written Neopixel library for Arduino supports these pixels! As it requires hand-tuned assembly it is only for AVR cores but others may have ported this chip driver code so please google around. An 8MHz or faster processor is required.

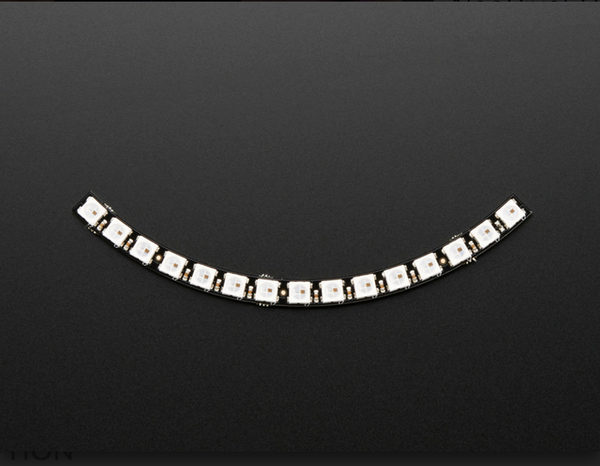

Comes with one quarter ring of 15 x individually addressable RGB LEDs assembled and tested. We recommend you buy four to build the full circle as this is just the 1/4 of the circle.

 Adafruit's detailed NeoPixel Uberguide has everything you need to use NeoPixels in any shape and size. Including ready-to-go library & example code for the Arduino UNO/Duemilanove/Diecimila, Flora/Micro/Leonardo, Trinket/Gemma, Arduino Due & Arduino Mega/ADK (all versions)

  • Outer Diameter of Full Circle (four put together): 6.2"
  • Inner Diameter of Full Circle (four put together) 5.7"

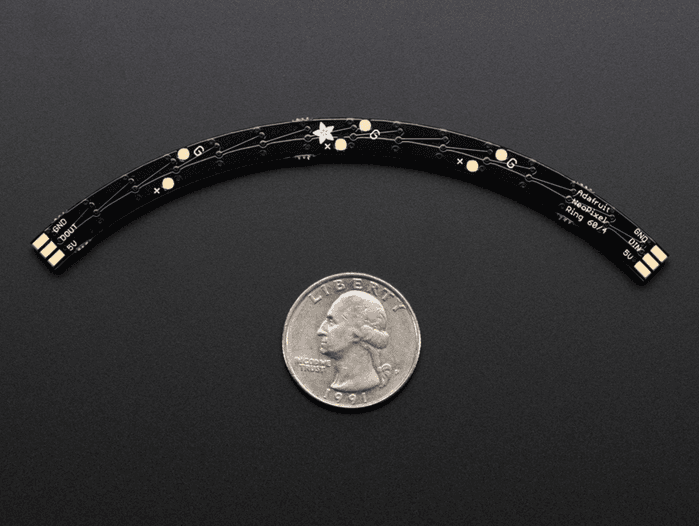

  • Width of individual section: 6.4mm/0.25"
  • Height: 2mm/0.1"
  • Weight of individual section: 4.03g
  • We currently ship this product with the WS2812B 4-pin chip LED installed. Previous versions may have come with the WS2812S 6-pin LED. Both B and S LEDs can be chained together and are compatible with the NeoPixel Libary. The 'B chip type adds additional polarity protection and is the same brightness as the 'S type.

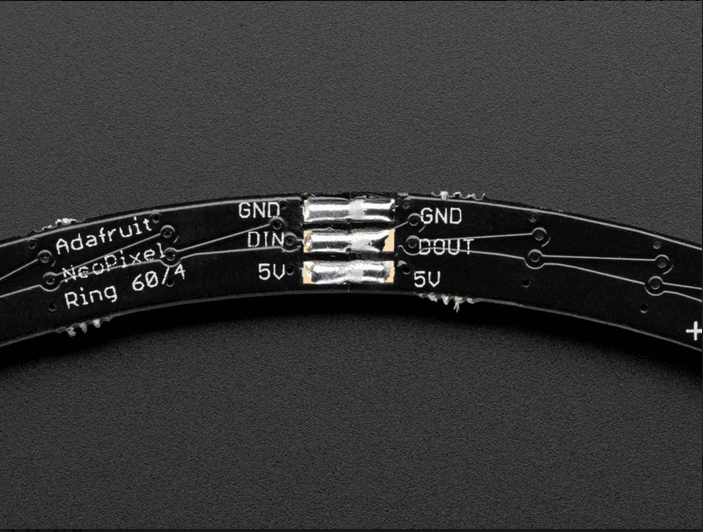

When soldering these together, line up the four pieces and connect all the GND and 5V pins together as shown above. Then for three out of the four pieces solder DIN to DOUT. The remaining DIN is the input pin for the entire ring.
