Nano Expansion Board · imagen 1
fotosphotos
Shields

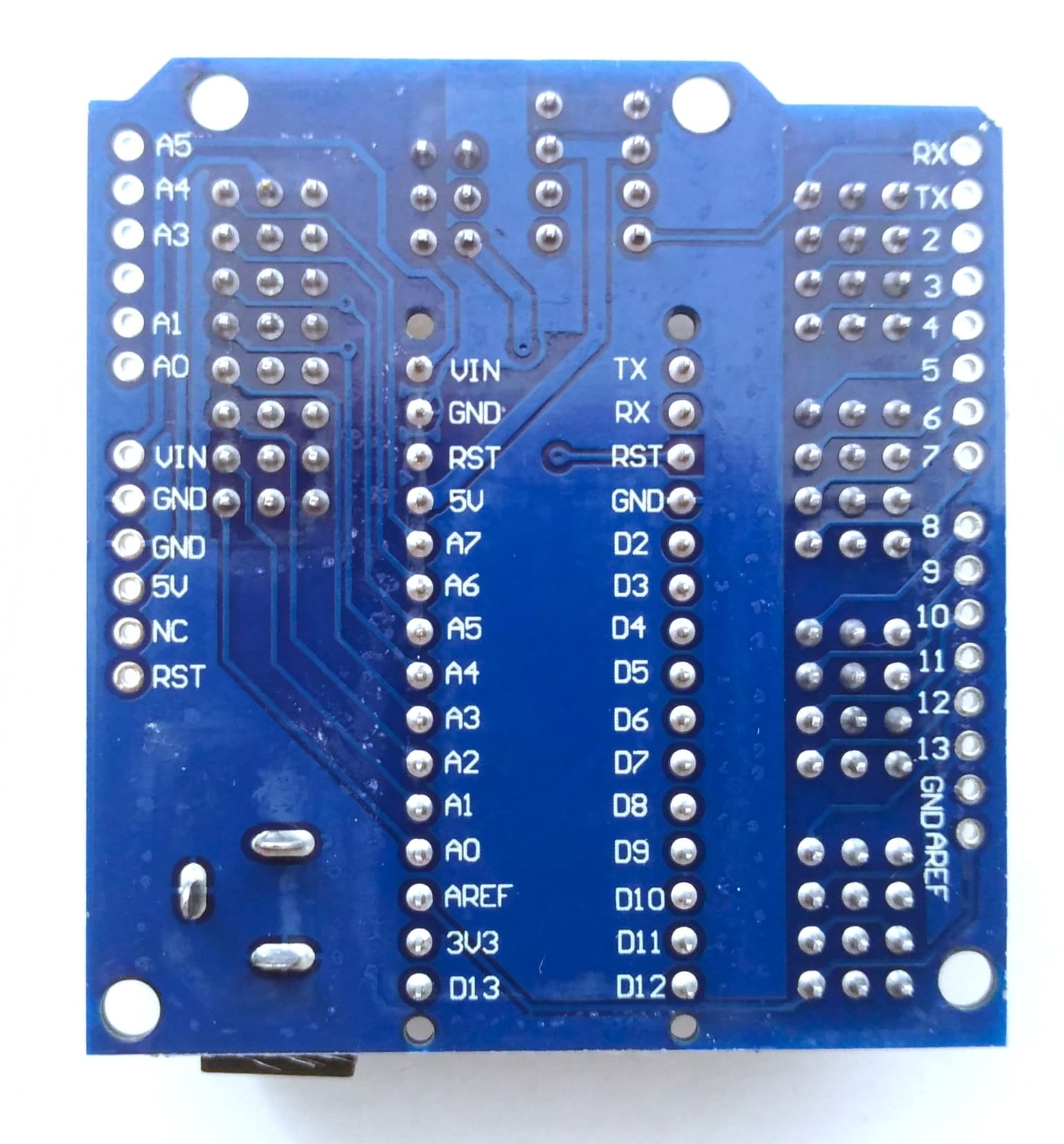

Nano Expansion Board

sku BRD-CB0063 · categoríacategory shields

$7.95+iva+VAT
precio en USD
factura o tiquete electrónicoprice in USD
electronic invoice or receipt

quedan 44 left — envíos desde San José— ships from San José

cantidadquantity

antes de comprarbefore you buy
  • [✓] Envío desde San José, CR: por Correos de Costa Rica, o retiro en Centro Colón. Costo y plazo en el checkout.Ships from San José, CR: by Correos de Costa Rica, or pickup at Centro Colón. Cost and timing at checkout.
  • [✓] Envío gratis con Correos en pedidos desde $200.00 antes de IVA.Free shipping by Correos on orders of $200.00 or more before VAT.
  • [✓] Factura electrónica: pídala en el checkout con su cédula o la de su empresa.Electronic invoice: ask for it at checkout with your ID or your company's.
  • [✓] PagoPayment: Tarjeta de crédito o débito (Tilopay)Credit or debit card (Tilopay) · Compra-Click (enlace de pago por correo)Compra-Click (payment link by email) · Pagar al retirar en Centro Colón (datáfono)Pay at pickup in Centro Colón (card terminal) · SINPE MóvilSINPE Móvil · Depósito o transferencia bancariaBank deposit or transfer.
  • [✓] CuentaAccount: para comprar se inicia sesión.needed to check out. Crear cuentaCreate an account
  • [✓] ¿Dudas?Questions? contacto y soportecontact and support
specs

$ cat specs.txt

entrada máximamaximum input
12v@1A12v@1A
salidaoutput
3.3V3.3V
pines de e/si/o pins
14 (tipo servo con GND, alimentación y señal)14 (servo-style with GND, power and signal)
pines analógicosanalog pins
8 con salida de alimentación y GND8 with power output and GND
pines pwmpwm pins
66
pines de expansión i2ci2c expansion pins
55
entrada de alimentación para servosservo power input
11
interfacesinterfaces
Serial, I2CSerial, I2C
conector de alimentaciónpower connector
Barrel JackBarrel Jack
compatibilidadcompatibility
Nano; también funciona como UNO shield (no al mismo tiempo)Nano; also works as UNO shield (not at the same time)
referencia analógicaanalog reference
AREFAREF

a agregar al carritoadd to cart← → fotosphotosg c ir al carritogo to cart

cat README.md

 La Nano Expansion board facilita la conexión de una gran variedad de sensores y otros componentes en conjunto. Expone los pines de E/S digitales y de entrada analógica del Nano junto con alimentación y GND. También ofrece interfaces Serial e I2C separadas para una conexión sencilla. Cuenta con su propio conector Barrel Jack y regulador de la alimentación de entrada. También funciona como UNO shield (no al mismo tiempo)

Especificaciones

  • 14 pines de E/S (tipo servo con GND, alimentación y señal).
  • 8 pines analógicos con salida de alimentación y GND.
  • 6 pines PWM.
  • 1 entrada de alimentación para servos.
  • 5 pines de expansión I2C.
  • AREF.
  • Entrada máxima de 12v@1A
  • Salida de 3.3V.

 Nano Expansion board makes it easy to connect a variety of sensors and other components altogether. It interface Nano's Digital I/O and Analog Input Pins with Power and GND. It also provides separate Serial and I2C interface for easy connection. With his own Barrel Jack and input power regulator. It also work as UNO shield(not at the same time)

Specifications

  • 14 I/O Pin (servo type with GND, power, and signal).
  • 8 analog Pin with power output and GND.
  • 6 PWM Pin.
  • 1 Servo power input.
  • 5 I2C expansion Pin.
  • AREF.
  • 12v@1A max input
  • 3.3V output.
