Displays

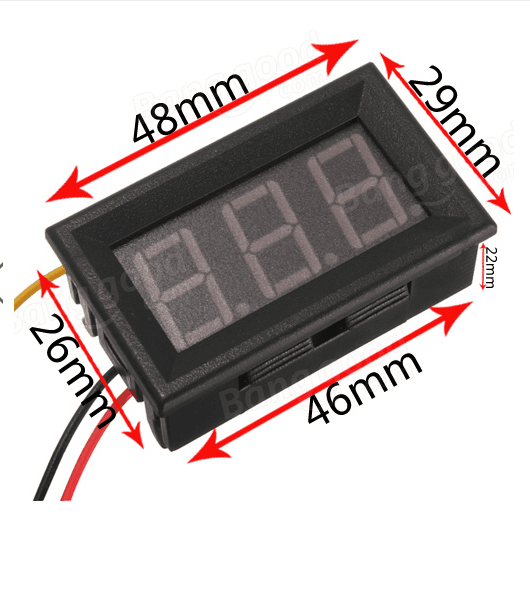

Mini Panel Mount Digital Voltmeter 0-99.9VDC
sku COM-CB0352 · categoríacategory displays
$5.95+iva+VAT
precio en USD
factura o tiquete electrónicoprice in USD
electronic invoice or receipt
factura o tiquete electrónicoprice in USD
electronic invoice or receipt
en stockin stock — envíos desde San José— ships from San José
cantidadquantity
antes de comprarbefore you buy
- [✓] Envío desde San José, CR: por Correos de Costa Rica, o retiro en Centro Colón. Costo y plazo en el checkout.Ships from San José, CR: by Correos de Costa Rica, or pickup at Centro Colón. Cost and timing at checkout.
- [✓] Envío gratis con Correos en pedidos desde $200.00 antes de IVA.Free shipping by Correos on orders of $200.00 or more before VAT.
- [✓] Factura electrónica: pídala en el checkout con su cédula o la de su empresa.Electronic invoice: ask for it at checkout with your ID or your company's.
- [✓] PagoPayment: Tarjeta de crédito o débito (Tilopay)Credit or debit card (Tilopay) · Compra-Click (enlace de pago por correo)Compra-Click (payment link by email) · Pagar al retirar en Centro Colón (datáfono)Pay at pickup in Centro Colón (card terminal) · SINPE MóvilSINPE Móvil · Depósito o transferencia bancariaBank deposit or transfer.
- [✓] CuentaAccount: para comprar se inicia sesión.needed to check out. Crear cuentaCreate an account
- [✓] ¿Dudas?Questions? contacto y soportecontact and support
specs
$ cat specs.txt
- rango de mediciónmeasurement range
- 0V a 99.9VDC0V to 99.9VDC
- voltaje de alimentaciónsupply voltage
- 4.5 a 28VDC4.5 to 28VDC
- precisiónaccuracy
- 0.1V0.1V
- consumo de corrientecurrent consumption
- 3-4mA3-4mA
- pantalladisplay
- 7 segmentos, 3 dígitos, LED rojo7-segment, 3-digit, red LED
- cableswires
- 3 (rojo: positivo, negro: tierra, amarillo: medición)3 (red: positive, black: ground, yellow: measurement)
- montajemounting
- PanelPanel
a agregar al carritoadd to cart← → fotosphotosg c ir al carritogo to cart
cat README.md
Coloque un medidor de voltaje en cualquier lugar con esta pantalla muy práctica. Estos suelen ser utilizados por aficionados al RC para monitorear sus baterías, pero pensamos que sería excelente en una protoboard o en un gabinete. Esta es la versión de 3 cables del voltímetro: dos cables se utilizan para alimentarlo y el tercer cable (amarillo) se utiliza para la medición.
Simplemente conecte el cable rojo a una fuente de poder positiva de 4.5 a 28VDC, y el negro a la tierra común para alimentar la pantalla. Finalmente, conecte el cable amarillo a lo que desee medir el voltaje. La pantalla tiene un microcontrolador que lee el voltaje, lo compara con una referencia estable y muestra el voltaje con una precisión de 0.1V en una pantalla de 7 segmentos de 3 dígitos. Puede leer desde 0V hasta 99.9VDC, ¡así que será adecuado para cualquier proyecto electrónico! El medidor consume 3-4mA para alimentar el microcontrolador y la pantalla. Esta pantalla LED en particular es de color rojo.
Simplemente conecte el cable rojo a una fuente de poder positiva de 4.5 a 28VDC, y el negro a la tierra común para alimentar la pantalla. Finalmente, conecte el cable amarillo a lo que desee medir el voltaje. La pantalla tiene un microcontrolador que lee el voltaje, lo compara con una referencia estable y muestra el voltaje con una precisión de 0.1V en una pantalla de 7 segmentos de 3 dígitos. Puede leer desde 0V hasta 99.9VDC, ¡así que será adecuado para cualquier proyecto electrónico! El medidor consume 3-4mA para alimentar el microcontrolador y la pantalla. Esta pantalla LED en particular es de color rojo.
Put a voltage meter anywhere with this very handy display. These are often used by RC hobbyists for keeping track of batteries but we thought it would be great on a breadboard or enclosure. This is the 3-wire version of the volt meter, two wires are used to power it and the third wire (yellow) is used for measurement.
Simply connect the red wire to a positive power supply from 4.5 to 28VDC, and black to the common ground to power the display. Finally, connect the yellow wire to whatever you want to measure the voltage of. The display has a microcontroller that will read the voltage, compare it to a stable reference and display the voltage with 0.1V precision on a 3-digit 7-segment display. it can read from 0V to 99.9VDC so it will be good for any electronic project! The meter draws 3-4mA to power the microcontroller and display. This particular LED display is red.
Simply connect the red wire to a positive power supply from 4.5 to 28VDC, and black to the common ground to power the display. Finally, connect the yellow wire to whatever you want to measure the voltage of. The display has a microcontroller that will read the voltage, compare it to a stable reference and display the voltage with 0.1V precision on a 3-digit 7-segment display. it can read from 0V to 99.9VDC so it will be good for any electronic project! The meter draws 3-4mA to power the microcontroller and display. This particular LED display is red.
