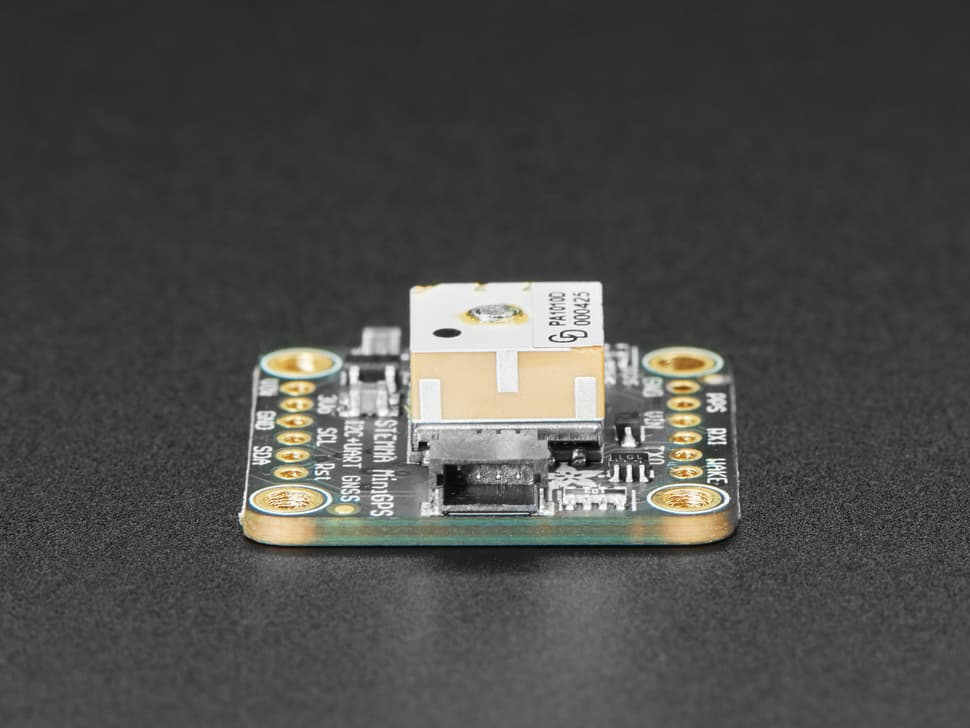

Mini GPS PA1010D - UART and I2C - STEMMA QT · imagen 1
fotosphotos
Sensors

Mini GPS PA1010D - UART and I2C - STEMMA QT

sku ADA-4415 · categoríacategory sensors

$49.95+iva+VAT
precio en USD
factura o tiquete electrónicoprice in USD
electronic invoice or receipt

agotadosold out — envíos desde San José— ships from San José

antes de comprarbefore you buy
  • [✓] Envío desde San José, CR: por Correos de Costa Rica, o retiro en Centro Colón. Costo y plazo en el checkout.Ships from San José, CR: by Correos de Costa Rica, or pickup at Centro Colón. Cost and timing at checkout.
  • [✓] Envío gratis con Correos en pedidos desde $200.00 antes de IVA.Free shipping by Correos on orders of $200.00 or more before VAT.
  • [✓] Factura electrónica: pídala en el checkout con su cédula o la de su empresa.Electronic invoice: ask for it at checkout with your ID or your company's.
  • [✓] PagoPayment: Tarjeta de crédito o débito (Tilopay)Credit or debit card (Tilopay) · Compra-Click (enlace de pago por correo)Compra-Click (payment link by email) · Pagar al retirar en Centro Colón (datáfono)Pay at pickup in Centro Colón (card terminal) · SINPE MóvilSINPE Móvil · Depósito o transferencia bancariaBank deposit or transfer.
  • [✓] CuentaAccount: para comprar se inicia sesión.needed to check out. Crear cuentaCreate an account
  • [✓] ¿Dudas?Questions? contacto y soportecontact and support
specs

$ cat specs.txt

chipsetchipset
MTK3333MTK3333
sistemas soportadossupported systems
GPS, GLONASS, GALILEO, QZSSGPS, GLONASS, GALILEO, QZSS
interfacesinterfaces
UART, I2C, STEMMA QT / QwiicUART, I2C, STEMMA QT / Qwiic
voltaje de alimentaciónsupply voltage
3.3-5VDC3.3-5VDC
consumo de corrientecurrent consumption
30mA30mA
sensibilidadsensitivity
-165 dBm-165 dBm
frecuencia de actualizaciónupdate rate
hasta 10 Hzup to 10 Hz
canaleschannels
210 PRN, 99 de búsqueda, 33 de seguimiento simultáneo210 PRN, 99 search, 33 simultaneous tracking
dimensionesdimensions
1" x 1" (~ 25mm x 25mm)1" x 1" (~ 25mm x 25mm)
antenaantenna
Parche interna (sin conexión para antena externa)Internal patch (no connection for external antenna)
salida ppspps output
±20ns jitter±20ns jitter
batería rtcrtc battery
CR1220 (no incluida)CR1220 (not included)
agujeros de montajemounting holes
44

a agregar al carritoadd to cart← → fotosphotosg c ir al carritogo to cart

cat README.md

Este breakout GPS miniatura mide solo 1" x 1" (~ 25mm x 25mm) pero alberga una solución GPS/GNSS completa con interfaces I2C y UART. ¡Incluso tiene una antena en la parte superior, así que es plug and play!

  • Soporte para GPS, GLONASS, GALILEO, QZSS
  • Sensibilidad de -165 dBm, actualizaciones de hasta 10 Hz
  • Hasta 210 canales PRN con 99 canales de búsqueda y 33 canales de seguimiento simultáneo
  • Diseño compatible con 5V y consumo de corriente de solo 30mA
  • Apto para protoboard, con 4 agujeros de montaje
  • Interfaces UART e I2C, ¡escoja la que más le guste!
  • Compatible con batería para RTC
  • Salida PPS al obtener fix con jitter de ±20ns
  • Antena de parche interna
  • Modo de bajo consumo y standby con pin WAKE

El breakout está construido alrededor del chipset MTK3333, un módulo GPS confiable y de alta calidad que puede manejar hasta 33 canales de seguimiento simultáneo, tiene un excelente receptor de alta sensibilidad (¡-165 dBm en seguimiento!) y una antena integrada. Puede realizar hasta 10 actualizaciones de ubicación por segundo para registro o seguimiento de alta velocidad y alta sensibilidad. El consumo de energía es increíblemente bajo, solo 30 mA durante la navegación.

Lo mejor de todo es que agregamos todos los extras que podría desear: un regulador de 3.3V de caída ultrabaja para que pueda alimentarlo con 3.3-5VDC de entrada, entradas seguras para nivel de 5V en UART e I2C, un footprint para una batería de botón CR1220 opcional que mantiene el RTC funcionando y permite arranques en caliente, un LED verde de encendido y un pequeño LED rojo de PPS. El LED parpadea a aproximadamente 1Hz cuando se encuentra un fix y permanece apagado cuando no hay fix.

A diferencia de nuestros módulos Ultimate GPS, este módulo no tiene la capacidad de conectar una antena externa; está diseñado para ser lo más pequeño posible para proyectos compactos.

Como con todos los breakouts de Adafruit, hemos hecho el trabajo para que este módulo GPS sea muy fácil de usar. Lo colocamos en una tarjeta breakout con el circuito de soporte y los conectores necesarios para facilitar su uso, y como ahora es tendencia, agregamos conectores STEMMA QT JST SH compatibles con SparkFun Qwiic que le permiten empezar sin necesidad de soldar. Solo use un cable adaptador STEMMA QT, conéctelo a su microcontrolador favorito o a una SBC compatible con Blinka ¡y estará listo! El cable QT no está incluido, pero tenemos una variedad en la tienda.

Incluye un módulo completamente ensamblado y probado, una tira de headers que puede soldarle para usarlo en protoboard y un portabaterías para batería de botón CR1220. La batería de botón CR1220 no está incluida, pero la tenemos en la tienda si desea usar el RTC del GPS

Tenemos una excelente biblioteca para el uso del GPS tanto en Arduino como en Python. También hay disponible un tutorial completo, con abundante información sobre el módulo, cómo usar el registrador de datos, código de ejemplo para CircuitPython y Arduino, y más

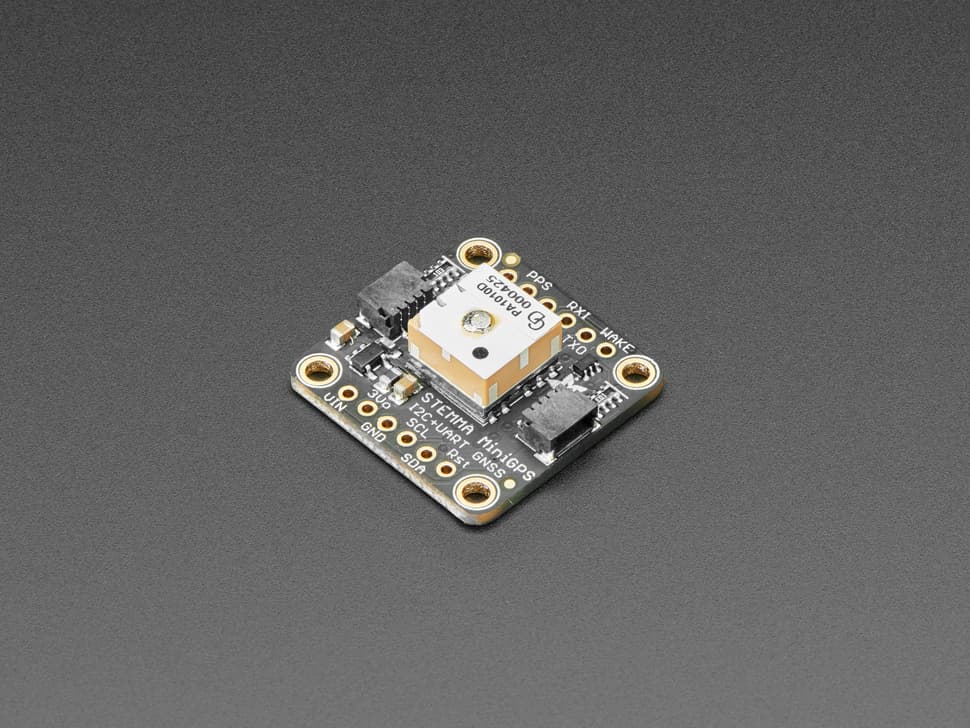

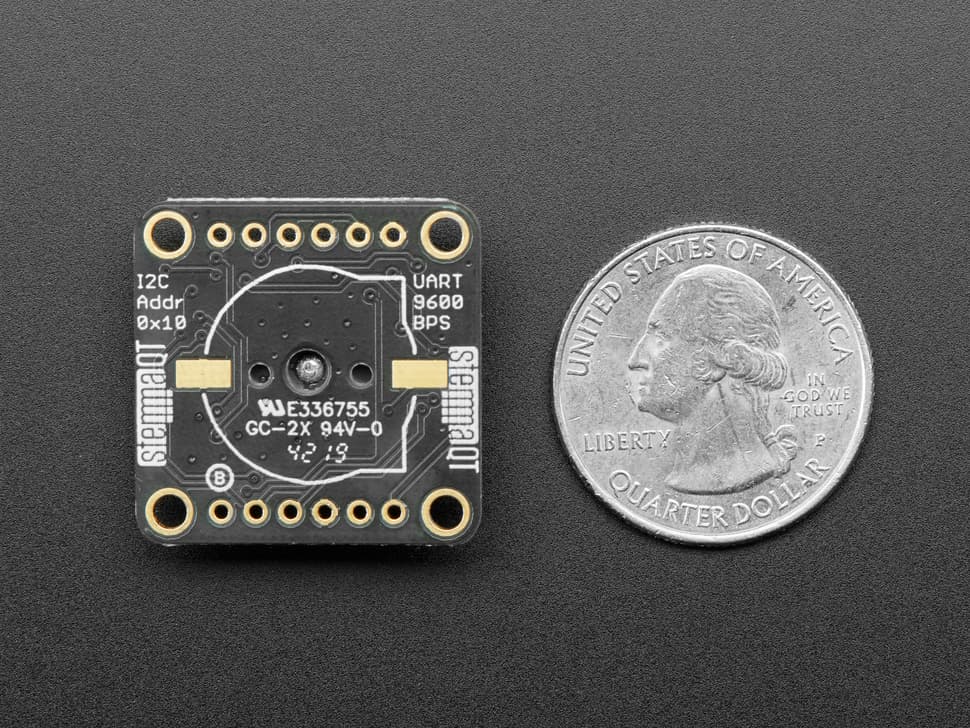

This miniature GPS breakout is only 1" x 1" (~ 25mm x 25mm) but houses a complete GPS/GNSS solution with both I2C and UART interfaces. There's even an antenna on top, so it's plug and play!

  • Support for GPS, GLONASS, GALILEO, QZSS
  • -165 dBm sensitivity, up to 10 Hz updates
  • Up to 210 PRN channels with 99 search channels and 33 simultaneous tracking channels
  • 5V friendly design and only 30mA current draw
  • Breadboard-able, with 4 mounting holes
  • UART and I2C interfaces, pick whichever you like most!
  • RTC battery-compatible
  • PPS output on fix ±20ns jitter
  • Internal patch antenna
  • Low-power and standby mode with WAKE pin

The breakout is built around the MTK3333 chipset, a reliable, high-quality GPS module that can handle up to 33 simultaneous tracking channels, has an excellent high-sensitivity receiver (-165 dBm tracking!), and a built-in antenna. It can do up to 10 location updates a second for high speed, high sensitivity logging or tracking. Power usage is incredibly low, only 30 mA during navigation.

Best of all, we added all the extra goodies you could ever want: an ultra-low dropout 3.3V regulator so you can power it with 3.3-5VDC in, 5V level safe inputs on UART and I2C, a footprint for optional CR1220 coin cell to keep the RTC running and allow warm starts, a green power LED and a tiny red PPS LED. The LED blinks at about 1Hz when a fix is found and is off when no fix.

Unlike our Ultimate GPS modules, this module does not have the ability to connect an external antenna, it's designed to be as small as possible for compact projects.

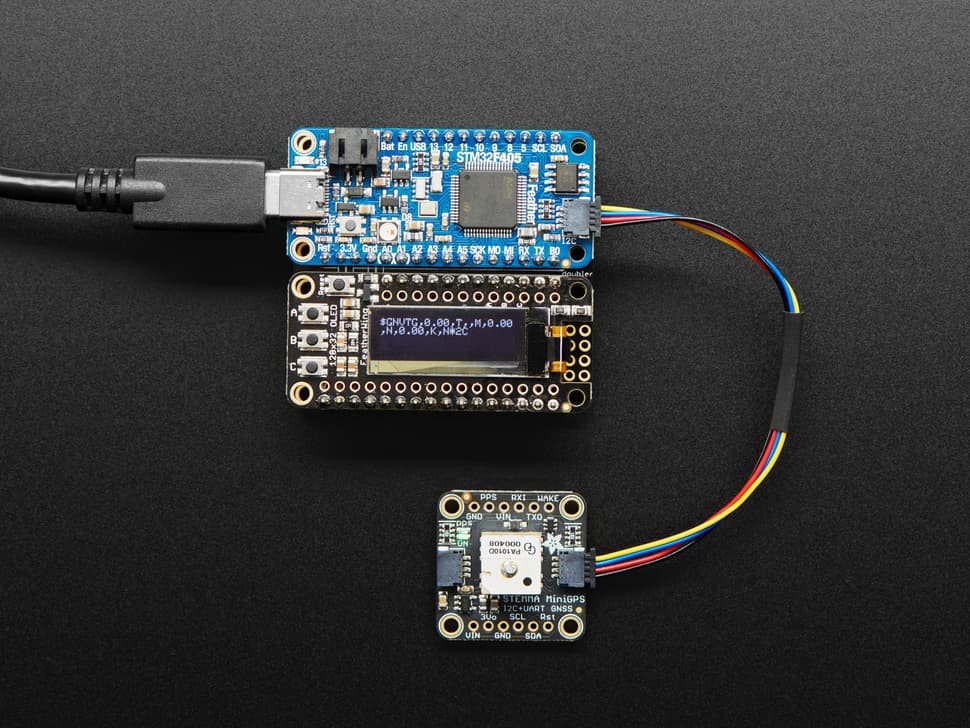

As with all Adafruit breakouts, we've done the work to make this GPS module super easy to use. We've put it on a breakout board with the required support circuitry and connectors to make it easy to work with, and is now a trend we've added SparkFun Qwiic compatible STEMMA QT JST SH connectors that allow you to get going without needing to solder. Just use a STEMMA QT adapter cable, plug it into your favorite micro or Blinka-supported SBC and you're ready to rock! QT Cable is not included, but we have a variety in the shop.

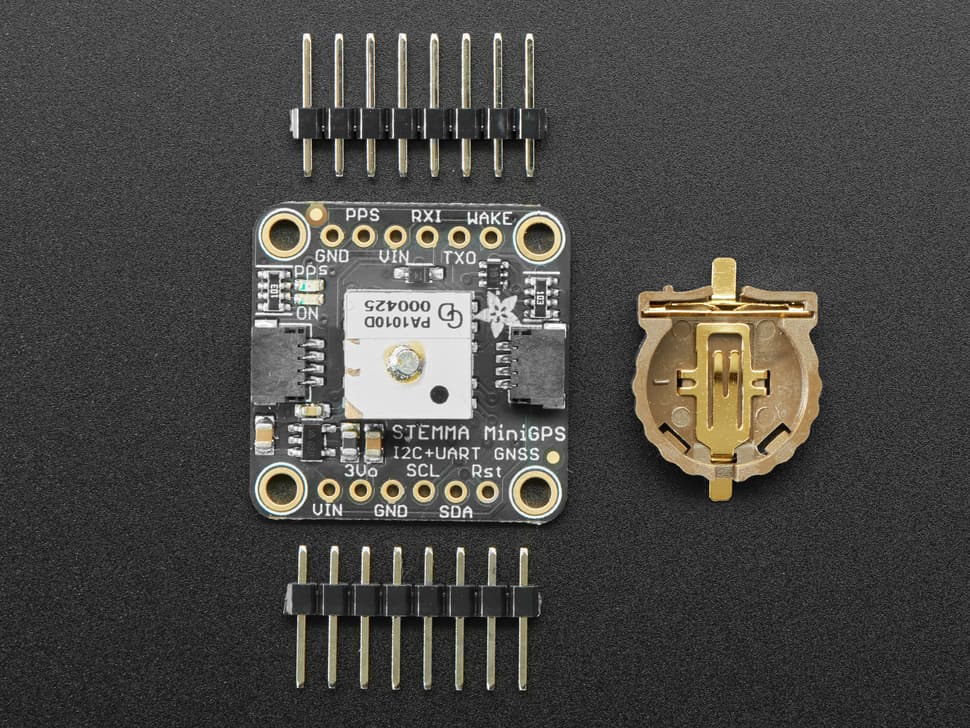

Comes with one fully assembled and tested module, a piece of header you can solder to it for breadboarding, and a CR1220 coin cell holder. A CR1220 coin cell is not included, but we have them in the shop if you'd like to use the GPS's RTC

We have a nice fancy library for GPS usage for both Arduino and Python usage. A full tutorial is also available, which has tons of information about the module, how to use the data logger, example code for both CircuitPython & Arduino, and more
