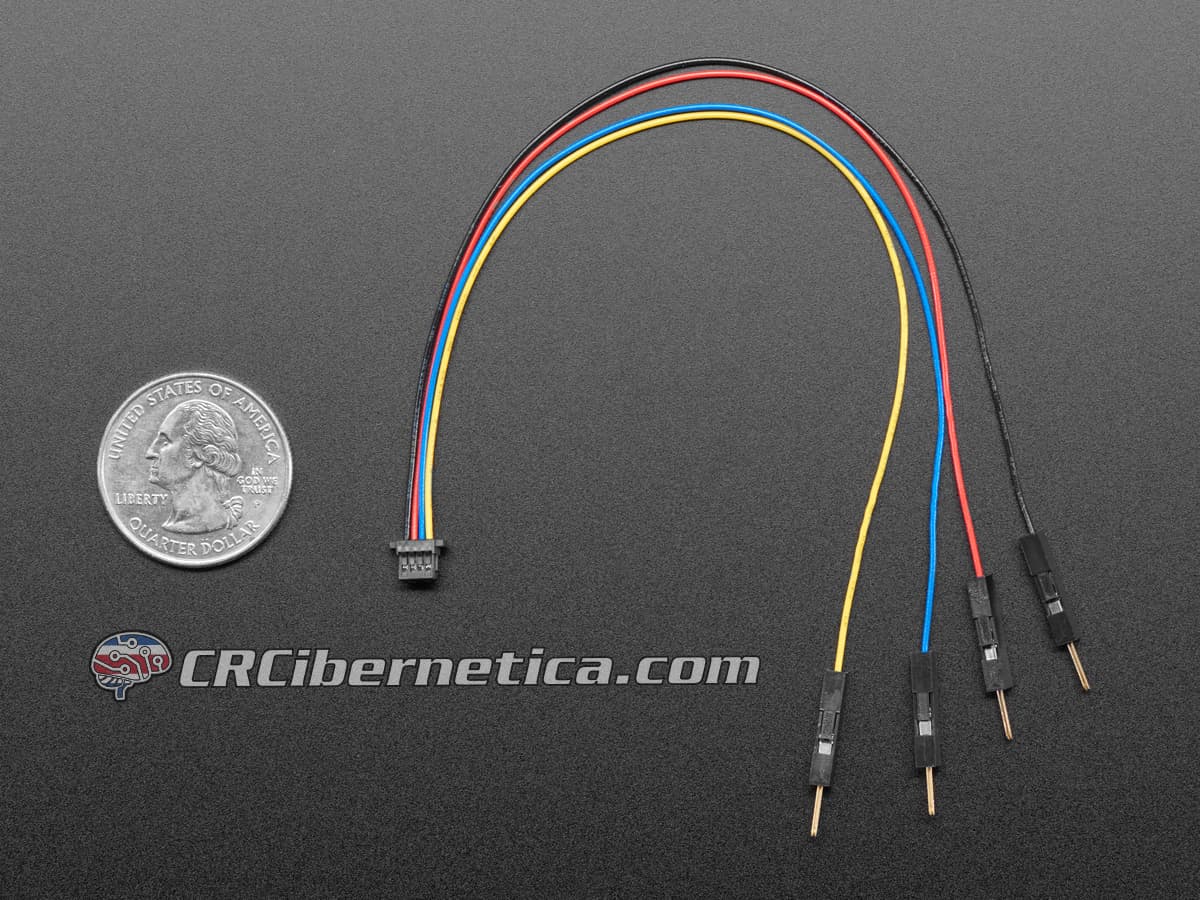

STEMMA QT / Qwiic JST SH 4-pin to Premium Male Headers Cable - 150mm · imagen 1
fotosphotos
Cables and Connectors

STEMMA QT / Qwiic JST SH 4-pin to Premium Male Headers Cable - 150mm

sku ADA-4209 · categoríacategory cables-and-connectors

$1.75+iva+VAT
precio en USD
factura o tiquete electrónicoprice in USD
electronic invoice or receipt

agotadosold out — envíos desde San José— ships from San José

antes de comprarbefore you buy
  • [✓] Envío desde San José, CR: por Correos de Costa Rica, o retiro en Centro Colón. Costo y plazo en el checkout.Ships from San José, CR: by Correos de Costa Rica, or pickup at Centro Colón. Cost and timing at checkout.
  • [✓] Envío gratis con Correos en pedidos desde $200.00 antes de IVA.Free shipping by Correos on orders of $200.00 or more before VAT.
  • [✓] Factura electrónica: pídala en el checkout con su cédula o la de su empresa.Electronic invoice: ask for it at checkout with your ID or your company's.
  • [✓] PagoPayment: Tarjeta de crédito o débito (Tilopay)Credit or debit card (Tilopay) · Compra-Click (enlace de pago por correo)Compra-Click (payment link by email) · Pagar al retirar en Centro Colón (datáfono)Pay at pickup in Centro Colón (card terminal) · SINPE MóvilSINPE Móvil · Depósito o transferencia bancariaBank deposit or transfer.
  • [✓] CuentaAccount: para comprar se inicia sesión.needed to check out. Crear cuentaCreate an account
  • [✓] ¿Dudas?Questions? contacto y soportecontact and support
specs

$ cat specs.txt

longitudlength
150mm / 6"150mm / 6"
número de hilosnumber of wires
44
conector 1connector 1
JST-SH hembra de 4 pines4-pin female JST-SH
conector 2connector 2
Headers macho Dupont premiumPremium Dupont male headers
paso del conector jst-shjst-sh connector pitch
1mm1mm
compatibilidadcompatibility
Qwiic, STEMMA QTQwiic, STEMMA QT
interfazinterface
I2CI2C
alimentaciónpower
3.3VDC3.3VDC
código de colorescolor code
Rojo 3.3VDC, Negro GND, Azul SDA, Amarillo SCLRed 3.3VDC, Black GND, Blue SDA, Yellow SCL

a agregar al carritoadd to cart← → fotosphotosg c ir al carritogo to cart

cat README.md

Este cable de 4 hilos mide un poco más de 150mm / 6" de largo y tiene conectores JST-SH hembra de 4 pines en un extremo y headers macho Dupont premium en el otro. En comparación con los JST-PH, más voluminosos, estos tienen un paso de 1mm en lugar de 2mm, pero aun así ofrecen una agradable sensación de enganche, además de ser fáciles de insertar y retirar.

Este cable se puede usar con tarjetas Qwiic, para conectar fácilmente sensores y drivers a tarjetas con headers hembra de 0.1" o a protoboards sin soldadura. También puede soldar directamente a los extremos de los headers. Cuando se usa con Qwiic, los colores son:

  • Rojo - Alimentación de 3.3VDC
  • Negro - Tierra
  • Azul - I2C SDA Datos
  • Amarillo - I2C SCL Reloj

Para más información sobre los conectores JST SH, visite el sitio web de JST

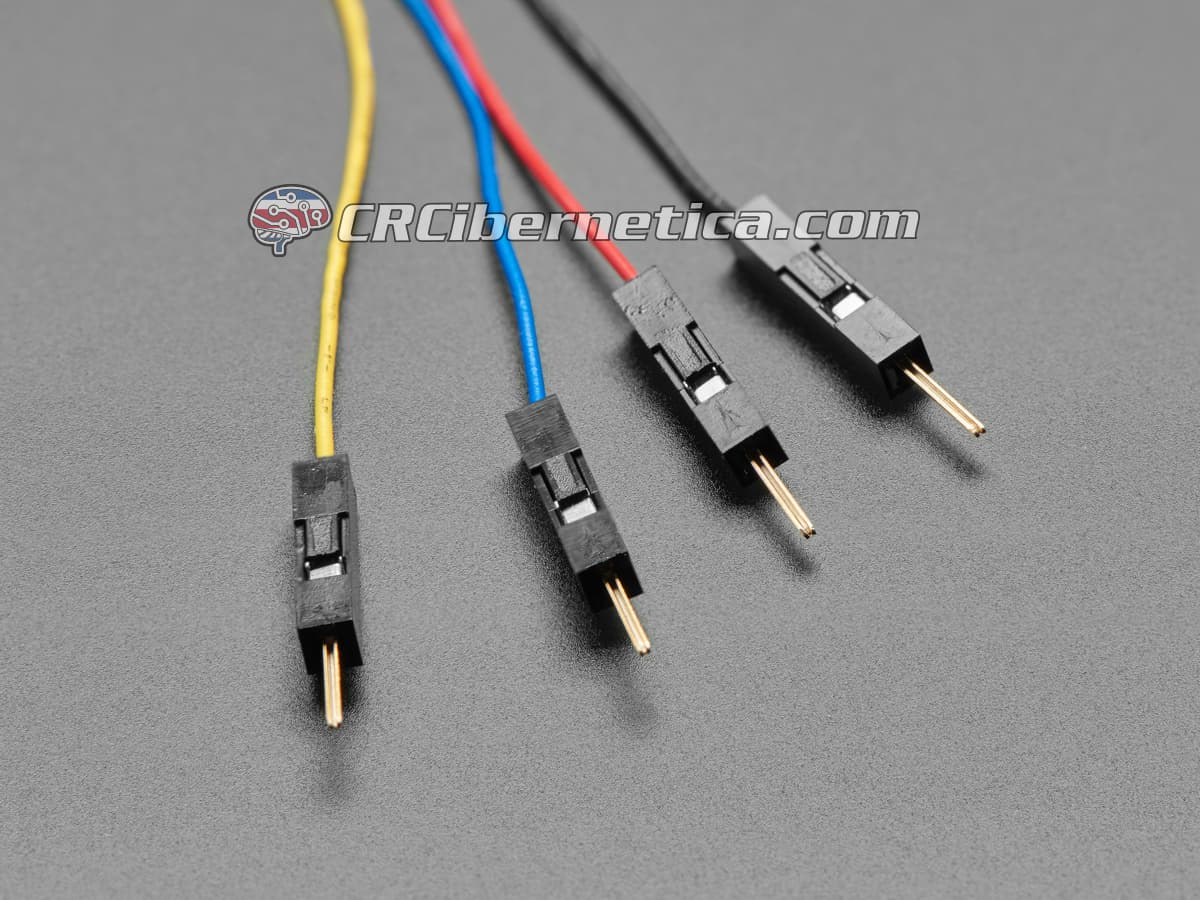

This 4-wire cable is a little over 150mm / 6" long and fitted with JST-SH female 4-pin connectors on one end and premium Dupont male headers on the other. Compared with the chunkier JST-PH these are 1mm pitch instead of 2mm, but still have a nice latching feel, while being easy to insert and remove.

This cable can be used with Qwiic boards, to easily connect sensors and drivers to board with 0.1" socket headers or to solder-less breadboards. Or you can always solder to the header ends directly as well. When used with Qwiic the colors are:

  • Red - 3.3VDC Power
  • Black - Ground
  • Blue - I2C SDA Data
  • Yellow - I2C SCL Clock

For more information about JST SH connectors, visit the JST website
