Displays

Micro OLED Breakout

sku LCD-13003 · categoríacategory displays

$18.95+iva+VAT
precio en USD
factura o tiquete electrónicoprice in USD
electronic invoice or receipt

quedan 55 left — envíos desde San José— ships from San José

cantidadquantity

antes de comprarbefore you buy
  • [✓] Envío desde San José, CR: por Correos de Costa Rica, o retiro en Centro Colón. Costo y plazo en el checkout.Ships from San José, CR: by Correos de Costa Rica, or pickup at Centro Colón. Cost and timing at checkout.
  • [✓] Envío gratis con Correos en pedidos desde $200.00 antes de IVA.Free shipping by Correos on orders of $200.00 or more before VAT.
  • [✓] Factura electrónica: pídala en el checkout con su cédula o la de su empresa.Electronic invoice: ask for it at checkout with your ID or your company's.
  • [✓] PagoPayment: Tarjeta de crédito o débito (Tilopay)Credit or debit card (Tilopay) · Compra-Click (enlace de pago por correo)Compra-Click (payment link by email) · Pagar al retirar en Centro Colón (datáfono)Pay at pickup in Centro Colón (card terminal) · SINPE MóvilSINPE Móvil · Depósito o transferencia bancariaBank deposit or transfer.
  • [✓] CuentaAccount: para comprar se inicia sesión.needed to check out. Crear cuentaCreate an account
  • [✓] ¿Dudas?Questions? contacto y soportecontact and support
specs

$ cat specs.txt

voltaje de operaciónoperating voltage
3.3V3.3V
corrientecurrent
10mA (20mA máx.)10mA (20mA max.)
resoluciónresolution
64x48 píxeles64x48 pixels
tamaño de pantallascreen size
0.66"0.66"
tipo de pantalladisplay type
OLED monocromática azul sobre negroMonochrome blue-on-black OLED
interfazinterface
SPI o I2C (paralela opcional)SPI or I2C (parallel optional)
pines expuestosexposed pins
1616

a agregar al carritoadd to cart← → fotosphotosg c ir al carritogo to cart

cat README.md

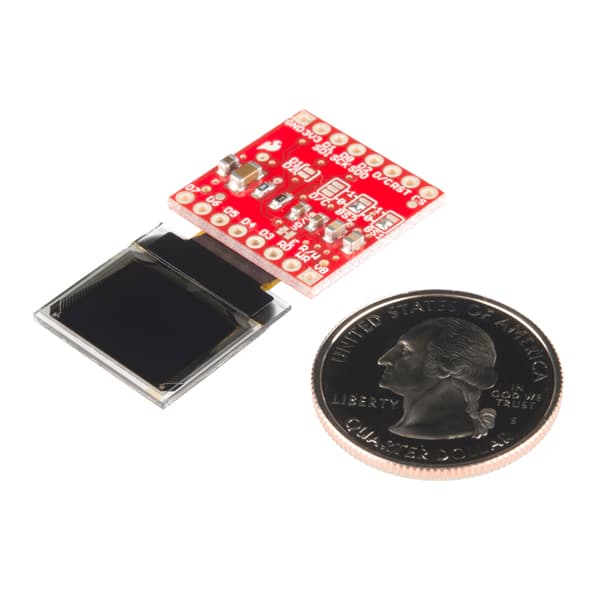

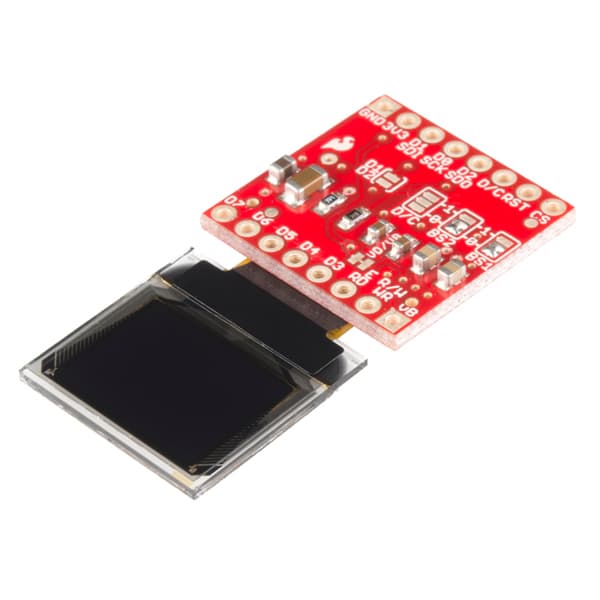

La SparkFun Micro OLED Breakout Board expone una pequeña pantalla OLED monocromática, azul sobre negro. Es “micro”, pero aun así es muy capaz – la pantalla OLED es nítida y en ella cabe una cantidad de gráficos sorprendentemente grande. Este breakout es perfecto para agregar gráficos a su próximo proyecto con Arduino, mostrar información de diagnóstico sin recurrir a la salida serial y enseñar un poco de teoría de juegos mientras crea un divertido videojuego basado en Arduino. Sin embargo, lo más importante de todo es que la Micro OLED es fácil de controlar mediante una interfaz SPI o I2C.

Quizás se esté preguntando: “¿Por qué esta tarjeta se ve tan familiar?” Sí, esta es básicamente una MicroView sin la parte de Arduino. Entendemos que a veces solo se necesita un breakout, una puerta abierta para explorar las posibilidades de una pantalla OLED súper pequeña. Hablando de eso, la pantalla de este breakout mide apenas 64 píxeles de ancho y 48 píxeles de alto, con 0.66" de diagonal.

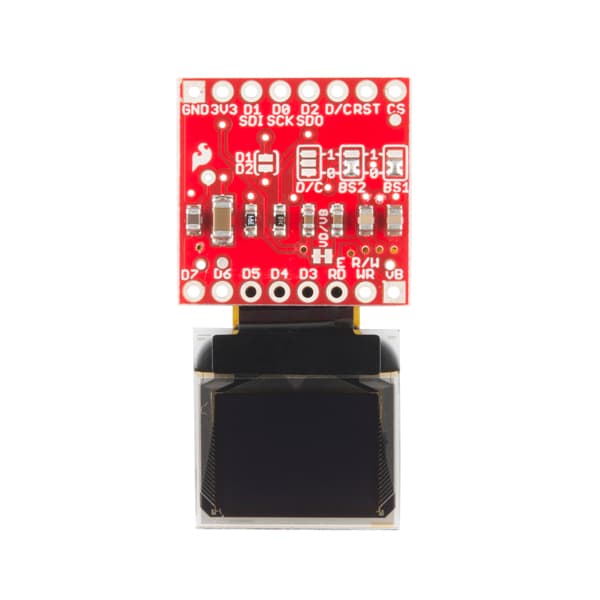

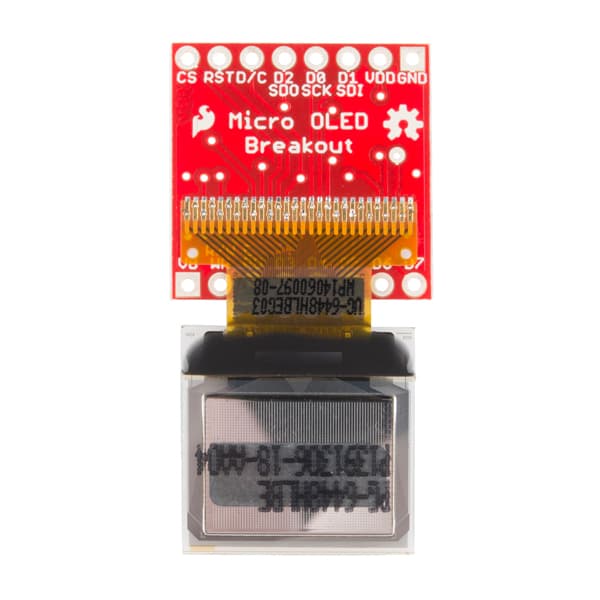

En total, la Micro OLED Breakout brinda acceso a 16 de los pines de la OLED. Afortunadamente, solo necesitará aproximadamente la mitad de ellos para que la pantalla funcione. La fila superior de pines (GND-CS) expone todo lo necesario para comunicarse con la OLED mediante una interfaz SPI o I2C. Los pines de la parte inferior (D7-vB) se usan principalmente solo si necesita controlar la pantalla mediante una interfaz paralela. Esta tarjeta opera a 3.3V con una corriente de 10mA (20mA máx.).

Características:

  • Voltaje de operación: 3.3V
  • Tamaño de pantalla: 64x48 píxeles (0.66" de diagonal)
  • Monocromática azul sobre negro
  • Interfaz SPI o I2C

Documentos:

The SparkFun Micro OLED Breakout Board breaks out a small monochrome, blue-on-black OLED. It’s “micro”, but it still packs a punch – the OLED display is crisp, and you can fit a deceivingly large amount of graphics on there. This breakout is perfect for adding graphics to your next Arduino project, displaying diagnostic information without resorting to serial output, and teaching a little game theory while creating a fun, Arduino-based video game. Most important of all, though, is the Micro OLED is easy to control over either an SPI or I2C interface.

You may be asking yourself, “Why does this board look so familiar?” Yes, this is essentially a MicroView without the Arduino portion. We understand that sometimes you just need a breakout, an open door for you to explore the possibilities of a super small OLED screen. Speaking of, the screen on this breakout is only 64 pixels wide and 48 pixels tall, measuring 0.66" across.

In total, the Micro OLED Breakout provides access to 16 of the OLED’s pins. Fortunately, though, you’ll only need about half of them to make the display work. The top row of pins (GND-CS) breaks out everything you’d need to interface with the OLED over an SPI or I2C interface. The pins on the bottom (D7-vB) are mostly only used if you need to control the display over a parallel interface. This board operates at 3.3V with a current of 10mA (20mA max).

Features:

  • Operating Voltage: 3.3V
  • Screen Size: 64x48 pixels (0.66" Across)
  • Monochrome Blue-on-Black
  • SPI or I2C Interface

Documents:
