Micro:bit DRV8833 Motor Driver Expansion Board
sku ROB-CB0308 · categoríacategory shields
factura o tiquete electrónicoprice in USD
electronic invoice or receipt
agotadosold out — envíos desde San José— ships from San José
- [✓] Envío desde San José, CR: por Correos de Costa Rica, o retiro en Centro Colón. Costo y plazo en el checkout.Ships from San José, CR: by Correos de Costa Rica, or pickup at Centro Colón. Cost and timing at checkout.
- [✓] Envío gratis con Correos en pedidos desde $200.00 antes de IVA.Free shipping by Correos on orders of $200.00 or more before VAT.
- [✓] Factura electrónica: pídala en el checkout con su cédula o la de su empresa.Electronic invoice: ask for it at checkout with your ID or your company's.
- [✓] PagoPayment: Tarjeta de crédito o débito (Tilopay)Credit or debit card (Tilopay) · Compra-Click (enlace de pago por correo)Compra-Click (payment link by email) · Pagar al retirar en Centro Colón (datáfono)Pay at pickup in Centro Colón (card terminal) · SINPE MóvilSINPE Móvil · Depósito o transferencia bancariaBank deposit or transfer.
- [✓] CuentaAccount: para comprar se inicia sesión.needed to check out. Crear cuentaCreate an account
- [✓] ¿Dudas?Questions? contacto y soportecontact and support
$ cat specs.txt
- controlador de motormotor driver
- DRV8833 (DRV8833CPWP)DRV8833 (DRV8833CPWP)
- voltaje de entradainput voltage
- DC 5-10.8VDC 5-10.8V
- corriente de operaciónoperating current
- ≤700mA≤700mA
- configuración de salidaoutput configuration
- Doble puente HDual H-bridge
- frecuencia pwmpwm frequency
- Hasta 100 kHzUp to 100 kHz
- reguladores de voltajevoltage regulators
- 3.3V y 5V3.3V and 5V
- temperatura de trabajooperating temperature
- 0°C ~50°C0°C ~50°C
- tamañosize
- 70mm*58mm70mm*58mm
- compatibilidadcompatibility
- micro:bitmicro:bit
- pines de controlcontrol pins
- A1, A2, B2, B1 controlados por P13, P12, P15, P16A1, A2, B2, B1 controlled by P13, P12, P15, P16
- interfacesinterfaces
- Serial para módulos BT, interfaces de 3 pines para sensoresSerial for BT modules, 3-pin interfaces for sensors
a agregar al carritoadd to cart← → fotosphotosg c ir al carritogo to cart

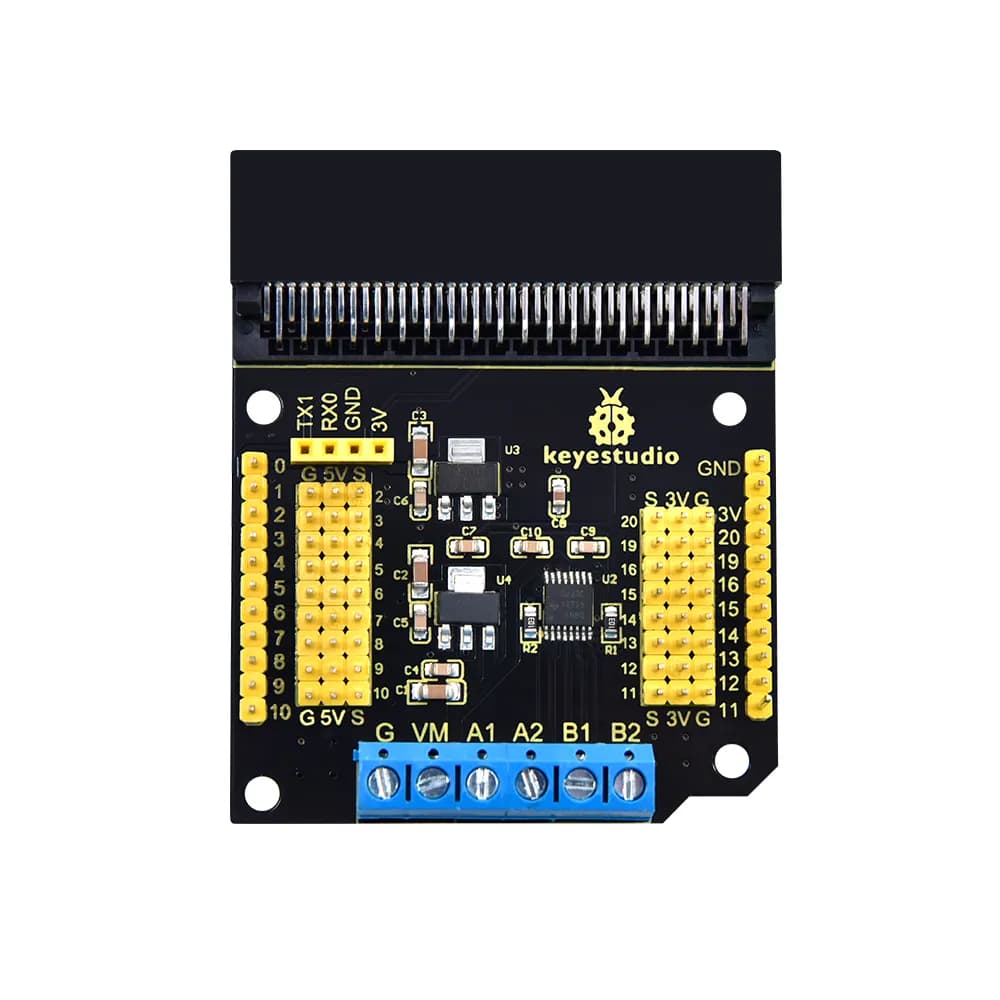

Para aprovechar el controlador de motores DC con su micro:bit, keyestudio diseñó esta tarjeta de expansión. La tarjeta integra chips reguladores de voltaje de 3.3V y 5V, una interfaz de comunicación serial para conectar módulos BT y un chip DRV8833CPWP que entrega una corriente máxima de 700mA. También cuenta con cuatro modos de control del motor: rotación en sentido horario/rotación en sentido antihorario/arranque/paro. El PWM admite frecuencias de hasta 100 kHz. Esta tarjeta también tiene interfaces de 3 pines que se pueden conectar a otros sensores.

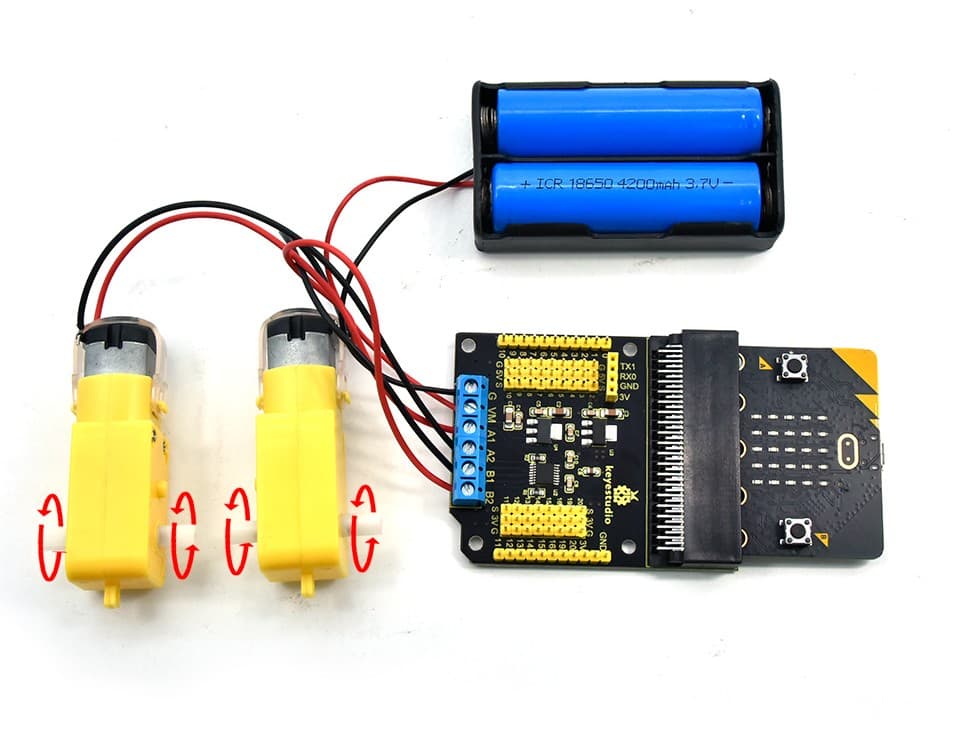

Los pines de motor A1, A2, B2 y B1 de la tarjeta de expansión están controlados por P13, P12, P15 y P16 de la tarjeta micro:bit.
Especificaciones
- Controlador de motor: DRV8833
- Voltaje de entrada: DC 5-10.8V
- Corriente de operación de la etapa de potencia: ≤700mA
- Configuración de salida del motor: doble puente H
- Temperatura de trabajo: 0°C ~50°C
- Tamaño: 70mm*58mm
Documentación
Incluye:
- 1 Micro:bit DRV8833 Motor Driver Expansion Board
To take advantage of the driver DC motor using your micro:bit, keyestudio designe this expansion board. The board integrates 3.3V and 5V voltage regulator chips, serial communication interface for connecting BT modules and a DRV8833CPWP chip which outputs the maximum 700mA current. It also has four motor control modes: clockwise rotation/anticlockwise rotation/boot/stop. PWM supports frequencies up to 100 kHz. This board also has 3-pin interfaces which can be connected to other sensors.
The motor pin A1, A2, B2 and B1 of the expansion board are controlled by P13, P12, P15 and P16 of the micro:bit board.
Specifications
- Motor Drive: DRV8833
- Input voltage: DC 5-10.8V
- Operating current of driving part: ≤700mA
- Motor output configuration: double h-bridge
- Working temperature: 0°C ~50°C
- Size: 70mm*58mm
Documentation
Include:
- 1 Micro:bit DRV8833 Motor Driver Expansion Board
