FeatherWing OLED - 128x32 OLED Add-on For All Feather Boards

sku ADA-2900 · categoríacategory shields

$20.95+iva+VAT
precio en USD
factura o tiquete electrónicoprice in USD
electronic invoice or receipt

en stockin stock — envíos desde San José— ships from San José

cantidadquantity

antes de comprarbefore you buy
  • [✓] Envío desde San José, CR: por Correos de Costa Rica, o retiro en Centro Colón. Costo y plazo en el checkout.Ships from San José, CR: by Correos de Costa Rica, or pickup at Centro Colón. Cost and timing at checkout.
  • [✓] Envío gratis con Correos en pedidos desde $200.00 antes de IVA.Free shipping by Correos on orders of $200.00 or more before VAT.
  • [✓] Factura electrónica: pídala en el checkout con su cédula o la de su empresa.Electronic invoice: ask for it at checkout with your ID or your company's.
  • [✓] PagoPayment: Tarjeta de crédito o débito (Tilopay)Credit or debit card (Tilopay) · Compra-Click (enlace de pago por correo)Compra-Click (payment link by email) · Pagar al retirar en Centro Colón (datáfono)Pay at pickup in Centro Colón (card terminal) · SINPE MóvilSINPE Móvil · Depósito o transferencia bancariaBank deposit or transfer.
  • [✓] CuentaAccount: para comprar se inicia sesión.needed to check out. Crear cuentaCreate an account
  • [✓] ¿Dudas?Questions? contacto y soportecontact and support
specs

$ cat specs.txt

resoluciónresolution
128x32128x32
tipo de pantalladisplay type
OLED monocromática, píxeles blancosMonochrome OLED, white pixels
diagonaldiagonal
~1.0" (~25.8mm)~1.0" (~25.8mm)
interfazinterface
I2CI2C
botonesbuttons
3 botones de usuario (A, B, C) + reset3 user buttons (A, B, C) + reset
dimensiones de la pcbpcb dimensions
22.9mm x 50.9mm / 0.9" x 2"22.9mm x 50.9mm / 0.9" x 2"
pesoweight
4.8g4.8g
compatibilidadcompatibility
Feather 32u4, M0 y ESP8266Feather 32u4, M0 and ESP8266
controlador oledoled controller
UG-2832HSWEG02UG-2832HSWEG02
pines de botones (32u4/m0)button pins (32u4/m0)
A, B, C → 9, 6, 5A, B, C → 9, 6, 5
pines de botones (huzzah esp8266)button pins (huzzah esp8266)
A, B, C → 0, 16, 2A, B, C → 0, 16, 2

a agregar al carritoadd to cart← → fotosphotosg c ir al carritogo to cart

cat README.md

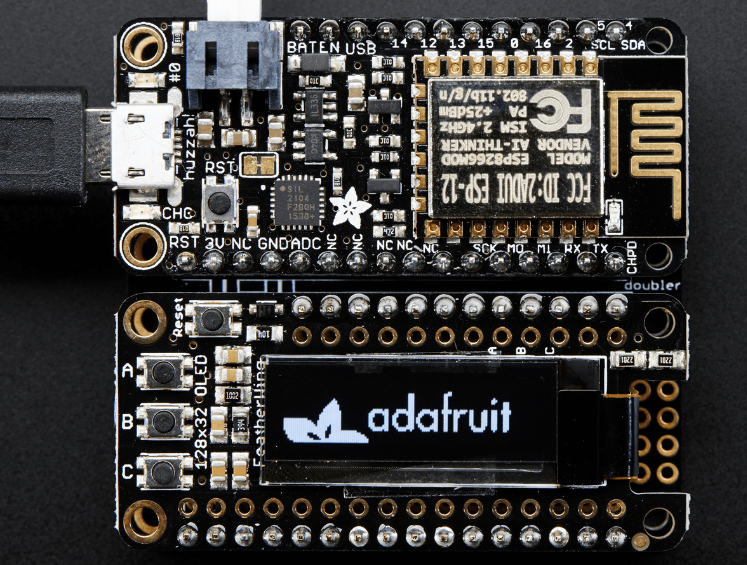

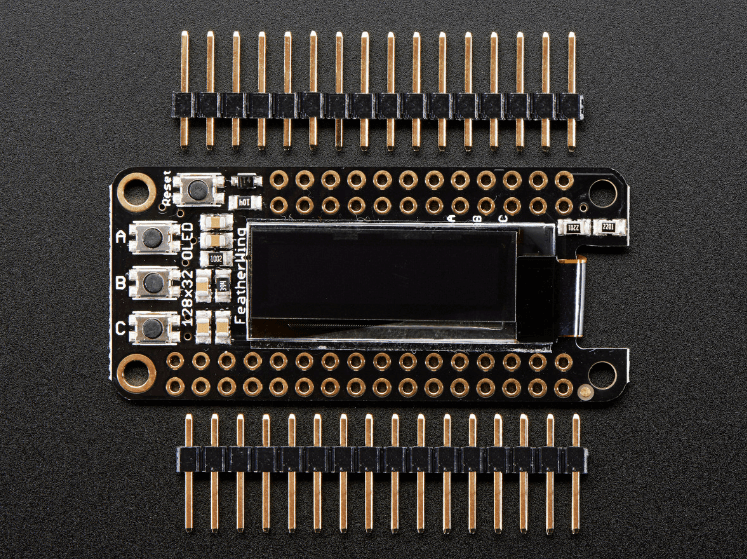

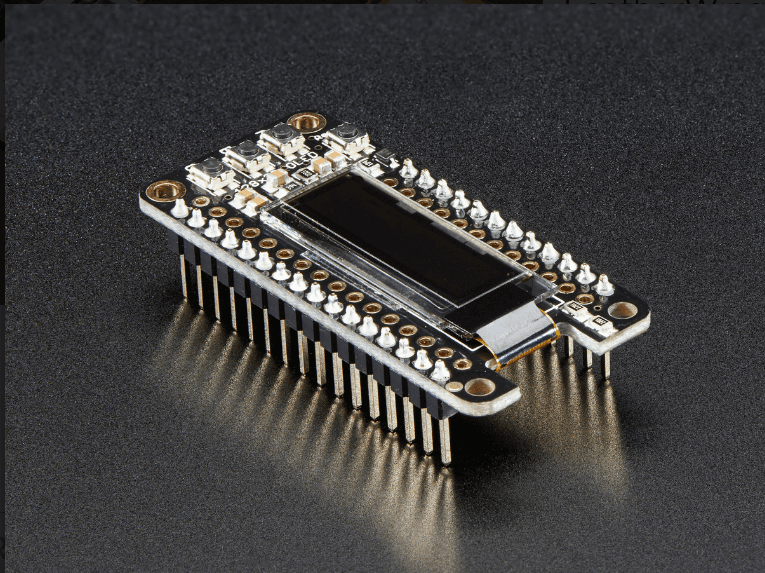

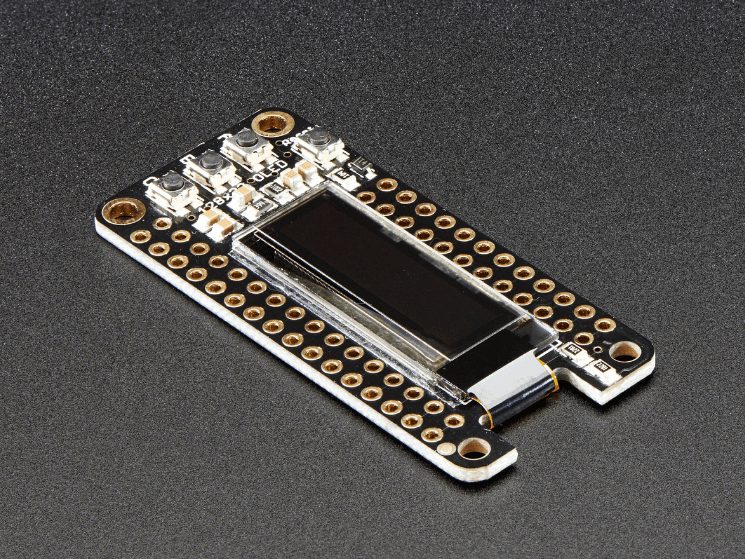

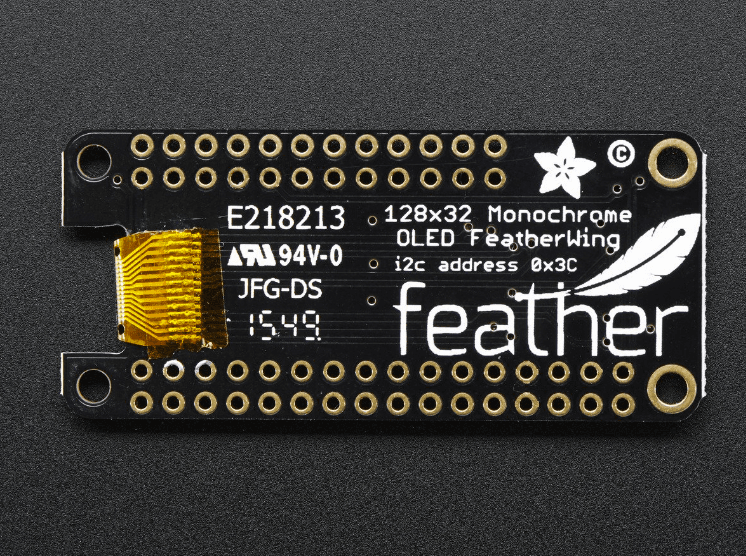

¡Una tarjeta Feather sin ambición es una tarjeta Feather sin FeatherWings! Este es elFeatherWing OLED: agrega una pantalla OLED monocromática de 128x32 más 3 botones de usuario a cualquier tarjeta principal Feather.

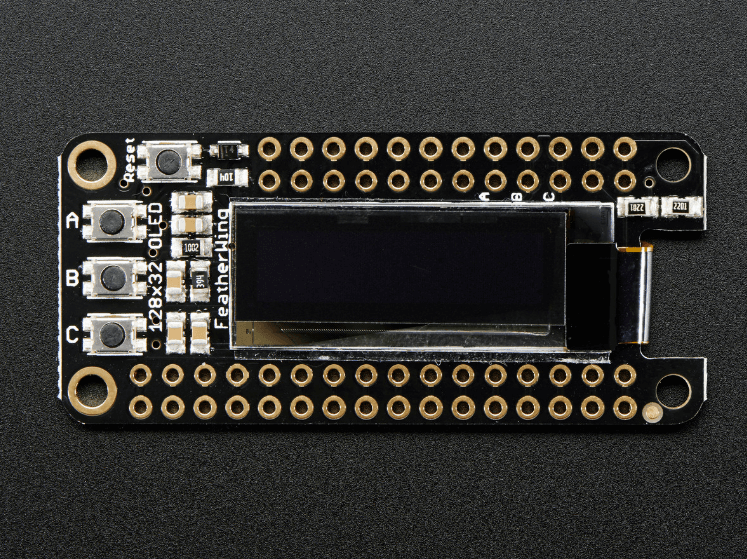

Estas pantallas son pequeñas, de apenas 1" de diagonal aproximadamente, pero muy legibles gracias al alto contraste de una pantalla OLED. Esta pantalla está formada por 128x32 píxeles OLED blancos individuales y, como la pantalla genera su propia luz, no requiere retroiluminación. Esto reduce la energía necesaria para operar la OLED y es la razón por la que la pantalla tiene un contraste tan alto; ¡nos encanta esta pantalla miniatura por su nitidez! También incluimos un botón de reset y tres mini botones táctiles llamados A B y C para que pueda agregar una pequeña interfaz de usuario a su Feather.

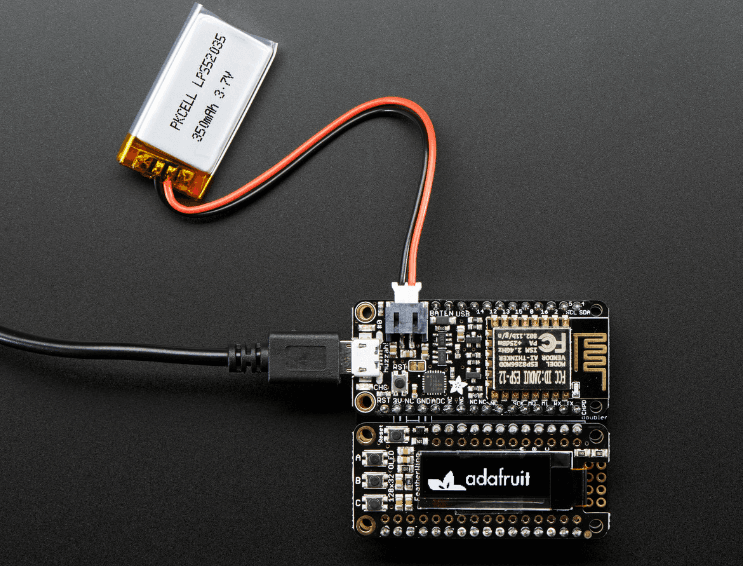

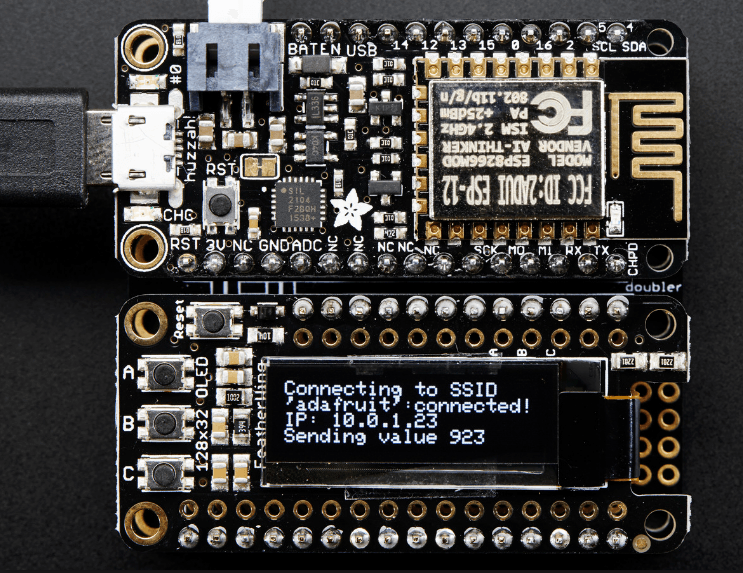

Probada  y funcional con nuestras tarjetas Feather 32u4, M0 y ESP8266. La OLED usa solamente los dos pines I2C de la Feather, y prácticamente puede apilarla con cualquier otro FeatherWing, incluso los que usan I2C, ya que es un bus compartido. Para usarla, simplemente siga nuestro tutorial para instalar nuestra biblioteca de Arduino, es básicamente una versión con forma de Feather del breakout OLED I2C de 128x32

  • Dimensiones de la PCB: 22.9mm x 50.9mm / 0.9" x 2"
  • Área de pantalla: ~25.8mm / ~1.0"
  • Peso: 4.8g
  • En las Feather 32u4 o M0, los botones A, B y C se conectan a 9, 6, 5 respectivamente
  • En la Feather Huzzah ESP8266, los botones A, B y C se conectan a 0, 16, 2 respectivamente

Documentos

A Feather board without ambition is a Feather board without FeatherWings! This is theFeatherWing OLED: it adds a 128x32 monochrome OLED plus 3 user buttons to any Feather main board.

These displays are small, only about 1" diagonal, but very readable due to the high contrast of an OLED display. This screen is made of 128x32 individual white OLED pixels and because the display makes its own light, no backlight is required. This reduces the power required to run the OLED and is why the display has such high contrast; we really like this miniature display for its crispness! We also toss on a reset button and three mini tactile buttons called A B and C so you can add a mini user interface to your feather.

Tested  and works with our Feather 32u4, M0 and ESP8266 boards. The OLED uses only the two I2C pins on the Feather, and you can pretty much stack it with any other FeatherWing, even ones that use I2C since that is a shared bus. To use, simply follow our tutorial to install our Arduino library, its basically a Feather-shaped version of the 128x32 I2C OLED breakout

  • PCB dimensions: 22.9mm x 50.9mm / 0.9" x 2"
  • Display area: ~25.8mm / ~1.0"
  • Weight: 4.8g
  • On 32u4 or M0 Feathers, buttons A, B & C connect to 9, 6, 5 respectively
  • On Huzzah ESP8266 Feather, buttons A, B & C connect to 0, 16, 2 respectively
