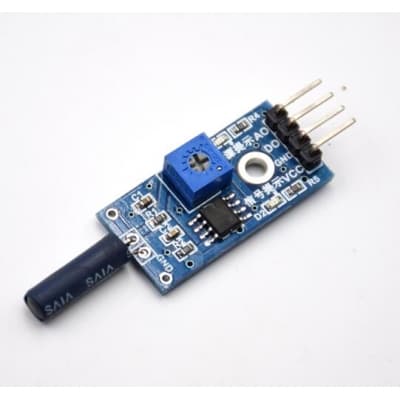

Vibration Sensor Module · imagen 1
Sensors

Vibration Sensor Module

sku SEN-CB0059 · categoríacategory sensors

$1.95+iva+VAT
precio en USD
factura o tiquete electrónicoprice in USD
electronic invoice or receipt

en stockin stock — envíos desde San José— ships from San José

cantidadquantity

antes de comprarbefore you buy
  • [✓] Envío desde San José, CR: por Correos de Costa Rica, o retiro en Centro Colón. Costo y plazo en el checkout.Ships from San José, CR: by Correos de Costa Rica, or pickup at Centro Colón. Cost and timing at checkout.
  • [✓] Envío gratis con Correos en pedidos desde $200.00 antes de IVA.Free shipping by Correos on orders of $200.00 or more before VAT.
  • [✓] Factura electrónica: pídala en el checkout con su cédula o la de su empresa.Electronic invoice: ask for it at checkout with your ID or your company's.
  • [✓] PagoPayment: Tarjeta de crédito o débito (Tilopay)Credit or debit card (Tilopay) · Compra-Click (enlace de pago por correo)Compra-Click (payment link by email) · Pagar al retirar en Centro Colón (datáfono)Pay at pickup in Centro Colón (card terminal) · SINPE MóvilSINPE Móvil · Depósito o transferencia bancariaBank deposit or transfer.
  • [✓] CuentaAccount: para comprar se inicia sesión.needed to check out. Crear cuentaCreate an account
  • [✓] ¿Dudas?Questions? contacto y soportecontact and support
specs

$ cat specs.txt

sensorsensor
SW-18010PSW-18010P
comparadorcomparator
LM393LM393
voltaje de alimentaciónsupply voltage
3-5VDC3-5VDC
pinespins
Vcc, GROUND, DO, AOVcc, GROUND, DO, AO
salidasoutputs
Digital (DO) y analógica (AO)Digital (DO) and analog (AO)
tamaño de pcbpcb size
15x30 mm aprox15x30 mm approx
montajemounting
Agujero para tornillo de fijaciónFixing screw hole

a agregar al carritoadd to cart← → fotosphotosg c ir al carritogo to cart

cat README.md
Interruptor de vibración de alta sensibilidad SW-18010P.  También incluye un comparador de amplio rango de voltaje LM393 para limpiar la señal.

Los 4 pines son Vcc (3-5VDC), GROUND, DO (salida digital) y AO (salida analógica).

Usando el pin AO se puede leer, desde una entrada analógica de Arduino, un voltaje proporcional a la intensidad de la vibración.

Usando el pin DO, el potenciómetro ajusta el punto de referencia.  Si la vibración supera el punto de referencia, el nivel de DO pasa a LOW.

Especificaciones

  • Agujero para tornillo de fijación que facilita la instalación
  • Tamaño de la PCB: 15x30 mm aprox.
  • Utiliza el comparador de voltaje LM393



High sensitivity vibration switch SW-18010P.  It also includes a LM393 wide voltage comparator to clean signal.

The 4 pins are Vcc (3-5VDC), GROUND, DO (Digital Out), and AO (Analog Out).

Using the AO pin a voltage proportional to the vibration intensity can be read from an Arduino analog input.

Using the DO pin, the potentiometer adjusts the set point.  If the vibration exceeds the set point the DO level goes LOW.

Specifications

  • Fixed bolt hole for easy installation
  • PCB size: 15x30 mm aprox
  • It use LM393 voltage comparator
