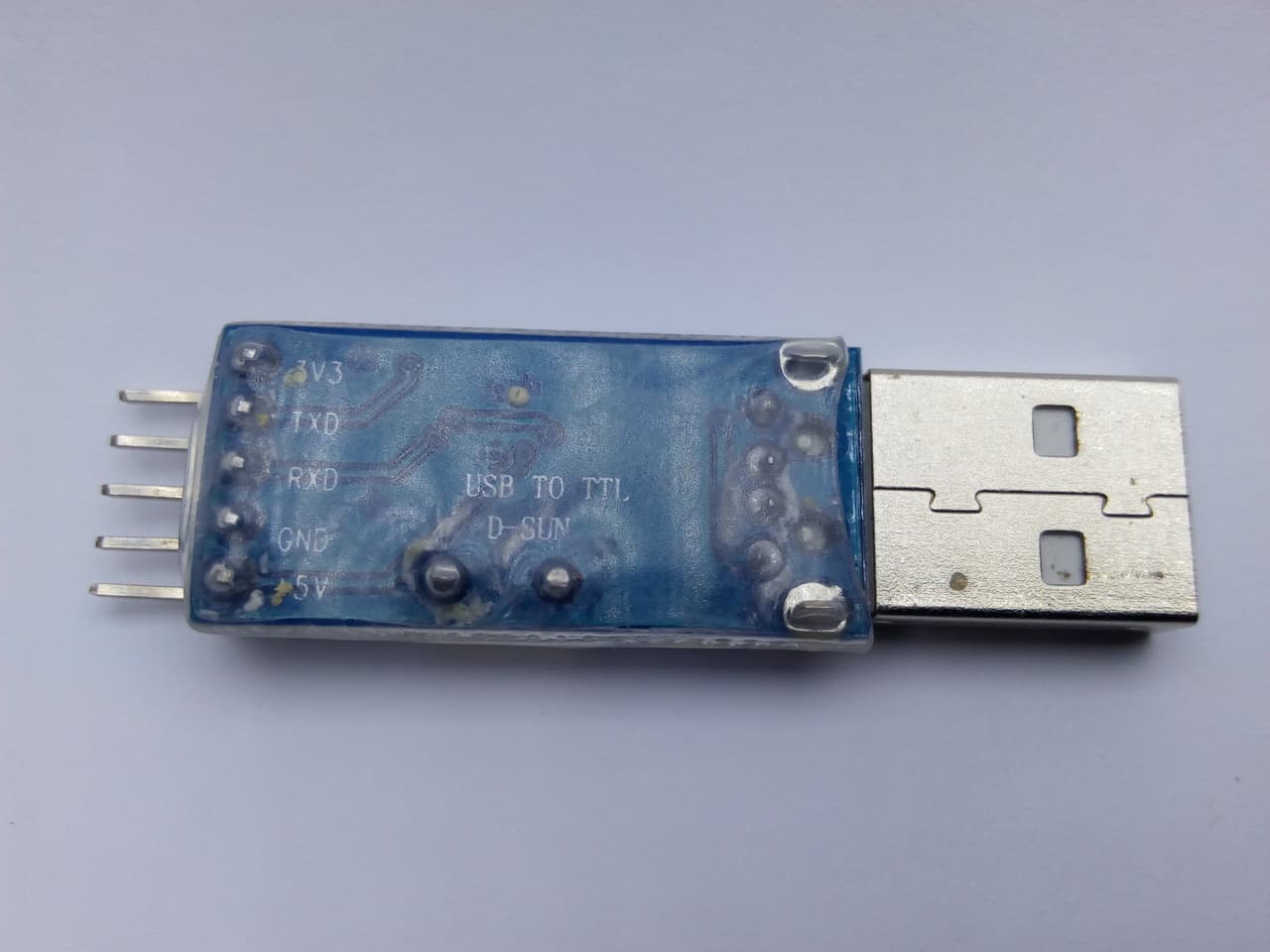

USB to TTL Converter (no DTR)
sku SEN-CB0152 · categoríacategory components
factura o tiquete electrónicoprice in USD
electronic invoice or receipt
en stockin stock — envíos desde San José— ships from San José
cantidadquantity
- [✓] Envío desde San José, CR: por Correos de Costa Rica, o retiro en Centro Colón. Costo y plazo en el checkout.Ships from San José, CR: by Correos de Costa Rica, or pickup at Centro Colón. Cost and timing at checkout.
- [✓] Envío gratis con Correos en pedidos desde $200.00 antes de IVA.Free shipping by Correos on orders of $200.00 or more before VAT.
- [✓] Factura electrónica: pídala en el checkout con su cédula o la de su empresa.Electronic invoice: ask for it at checkout with your ID or your company's.
- [✓] PagoPayment: Tarjeta de crédito o débito (Tilopay)Credit or debit card (Tilopay) · Compra-Click (enlace de pago por correo)Compra-Click (payment link by email) · Pagar al retirar en Centro Colón (datáfono)Pay at pickup in Centro Colón (card terminal) · SINPE MóvilSINPE Móvil · Depósito o transferencia bancariaBank deposit or transfer.
- [✓] CuentaAccount: para comprar se inicia sesión.needed to check out. Crear cuentaCreate an account
- [✓] ¿Dudas?Questions? contacto y soportecontact and support
$ cat specs.txt
- chipsetchipset
- PL2303HXAPL2303HXA
- salida de alimentaciónpower output
- 5V @ 500mA (desde el puerto USB)5V @ 500mA (from USB port)
- salida adicionaladditional output
- 3.3v3.3v
- nivel lógico rx/txrx/tx logic level
- 3.3V3.3V
- pinespins
- 3.3v, 5v, TXD, RXD, GND3.3v, 5v, TXD, RXD, GND
- dtr/rtsdtr/rts
- No incluidoNot included
- compatibilidad de driversdriver compatibility
- Windows, MAC, Linux (incluido en el kernel)Windows, MAC, Linux (included in kernel)
a agregar al carritoadd to cart← → fotosphotosg c ir al carritogo to cart
El adaptador USB a serial (ttl) se puede utilizar para conectarse al puerto de consola serial de su microcontrolador/Raspberry Pi/router WiFi. El pin de alimentación proporciona 5V @ 500mA directamente desde el puerto USB y los pines RX/TX tienen nivel de 3.3V para interactuar con los chipsets más comunes de nivel lógico de 3.3V. También cuenta con una salida de 3.3v para alimentar dispositivos de 3.3v.
El chipset es el PL2303HXA (vea los drivers más abajo). La hoja de datos se puede descargar aquí.
Este adaptador es ideal para alimentar y conectarse a la consola de depuración/inicio de sesión de la Raspberry Pi o la BeagleBone Black.
- Drivers para Windows
- Drivers para MAC
- Si usa Linux, los drivers ya vienen incluidos en el kernel, ¡no necesita instalar nada!
Este adaptador no sirve para reprogramar Arduino porque no tiene el cable DTR/RTS necesario para iniciar la secuencia de reinicio del bootloader. Para eso le sugerimos un Foca USB to Serial Converter.
PINOUT
- 3.3v
- 5v
- TXD
- RXD
- GND
The USB to serial (ttl) adapter can be used to connect to your microcontroller/Raspberry Pi/WiFi router serial console port. The power pin provides the 5V @ 500mA direct from the USB port and the RX/TX pins are 3.3V level for interfacing with the most common 3.3V logic level chipsets. There is also a 3.3v output to power 3.3v devices.
The chipset is the PL2303HXA (see drivers below). The datasheet can be downloaded here.
This adapter is ideal for powering and connecting up to the debug/login console on the Raspberry Pi or BeagleBone Black.
- Windows Drivers
- MAC Drivers
- If you are running Linux, drivers are already included in the kernel, no need to install anything!
This adapter is not good for Arduino re-programming because it does not have the DTR/RTS wire necessary for initiating the bootloader reboot sequence. For that we suggest a Foca USB to Serial Converter.
PINOUT
- 3.3v
- 5v
- TXD
- RXD
- GND
