Universal USB / DC / Solar Lithium Ion/Polymer charger - bq24074
sku ADA-4755 · categoríacategory batteries
factura o tiquete electrónicoprice in USD
electronic invoice or receipt
en stockin stock — envíos desde San José— ships from San José
cantidadquantity
- [✓] Envío desde San José, CR: por Correos de Costa Rica, o retiro en Centro Colón. Costo y plazo en el checkout.Ships from San José, CR: by Correos de Costa Rica, or pickup at Centro Colón. Cost and timing at checkout.
- [✓] Envío gratis con Correos en pedidos desde $200.00 antes de IVA.Free shipping by Correos on orders of $200.00 or more before VAT.
- [✓] Factura electrónica: pídala en el checkout con su cédula o la de su empresa.Electronic invoice: ask for it at checkout with your ID or your company's.
- [✓] PagoPayment: Tarjeta de crédito o débito (Tilopay)Credit or debit card (Tilopay) · Compra-Click (enlace de pago por correo)Compra-Click (payment link by email) · Pagar al retirar en Centro Colón (datáfono)Pay at pickup in Centro Colón (card terminal) · SINPE MóvilSINPE Móvil · Depósito o transferencia bancariaBank deposit or transfer.
- [✓] CuentaAccount: para comprar se inicia sesión.needed to check out. Crear cuentaCreate an account
- [✓] ¿Dudas?Questions? contacto y soportecontact and support
$ cat specs.txt
- chip cargadorcharger chip
- bq24074bq24074
- baterías compatiblescompatible batteries
- LiIon / LiPoly 3.7V/4.2VLiIon / LiPoly 3.7V/4.2V
- voltaje de entradainput voltage
- 5-10V5-10V
- protección de entradainput protection
- 28V28V
- panel solarsolar panel
- 6-10V6-10V
- tasa de cargacharge rate
- 1000mA (ajustable a 500mA o 1.5A)1000mA (adjustable to 500mA or 1.5A)
- voltaje máximo de salida loadmaximum load output voltage
- 4.4V4.4V
- consumo máximo de cargamaximum load draw
- 1.5A1.5A
- puerto usbusb port
- USB Tipo CUSB Type C
- conector dcdc connector
- 2.1mm2.1mm
- conector de bateríabattery connector
- JST de 2 pines2-pin JST
- termistor opcionaloptional thermistor
- NTC 10K (no incluido)NTC 10K (not included)
- indicadoresindicators
- LEDs Power good y cargaPower good and charge LEDs
a agregar al carritoadd to cart← → fotosphotosg c ir al carritogo to cart
Este cargador es el único que necesita para mantener completamente cargadas todas sus baterías recargables de polímero de litio (LiPoly) o de iones de litio (LiIon). ¡Sin importar la fuente de energía que tenga a su disposición! El Adafruit Universal USB / DC / Solar Lithium Ion/Polymer Charger puede usar alimentación USB, DC o solar, ¡con un amplio rango de voltaje de entrada de 5-10V! El chip cargador es muy inteligente y reduce el consumo de corriente si el voltaje de entrada empieza a bajar de 4.5V, lo que lo convierte en un cargador solar casi MPPT ideal, que puede usar con una amplia variedad de paneles.
Aunque lo diseñamos pensando en energía solar, también es excelente como cargador USB o DC común: nos gusta que pueda usar cargadores de 5V o 9V sin preocupaciones, y la alta tasa de carga es ideal para cargar rápidamente esos paquetes de baterías grandes.
- Puerto USB Tipo C para computadoras y cargadores modernos
- Tasa de carga de hasta 1.5A
- Voltaje de entrada de hasta 10V, protegido hasta 28V
- La salida de carga está regulada para nunca superar 4.4V, por lo que es segura para reguladores de 3.3V o convertidores elevadores de 5V
- No requiere capacitor de estabilización (¡aunque puede agregar uno si lo desea!)
- Mismo reparto de carga, de modo que DC/USB/solar tiene prioridad sobre la batería cuando está disponible, para evitar que la batería entre en ciclos
- LED de Power Good que le indica que el cargador está funcionando
- Bajo costo
Este cargador es muy fácil de usar en proyectos solares: consiga cualquiera de nuestras muchas baterías LiIon de 3.7V/4.2V y un panel solar de 6V. Conecte la batería al puerto BATT usando un cable JST de 2 pines y el panel solar al conector DC usando un cable adaptador de 2.1mm. Coloque el panel solar afuera (y mantenga la batería fuera del sol, ¡debe mantenerse fresca!) para empezar a cargar. Puede alimentar otro proyecto al mismo tiempo conectándolo al puerto de salida LOAD, que nunca superará 4.4V.
El bq24074 en el que se basa este diseño es excelente para carga solar y toma automáticamente la mayor corriente posible del panel en cualquier condición de luz. Aunque no es un MPPT (seguidor del punto de máxima potencia) 'verdadero', tiene un desempeño casi idéntico sin el costo adicional de un convertidor reductor (buck). Nuestro tutorial detallado sobre este cargador incluye un documento de diseño que explica cómo funciona todo.
¡Solo para uso con baterías Lipoly/LiIon de Adafruit! Otras baterías pueden tener diferente voltaje, química, polaridad o distribución de pines.
Incluye la tarjeta del cargador ensamblada y headers.
Características:
- Cargador de baterías de iones de litio o polímero de litio de 3.7V/4.2V
- Carga con DC de 5-10V, USB o panel solar de 6-10V; puede tener USB y DC conectados al mismo tiempo, y se usará la fuente de mayor voltaje.
- Seguimiento automático de la corriente de carga para un uso de alta eficiencia de paneles solares de cualquier potencia
- Use cualquier panel solar de 6-10V
- LEDs indicadores de dos colores - Power good y carga
- Configurado para una tasa de carga máxima de 1000mA; puede ajustarse a 500mA o 1.5A cerrando un jumper con soldadura
- Siempre tomará la mayor corriente posible de una celda solar - ¡hasta la tasa de carga máxima!
- Reparto inteligente de carga que usa automáticamente la energía de entrada cuando está disponible, para evitar que la batería se cargue y descargue constantemente, con un consumo de hasta 1.5A. La salida de carga está regulada a no más de 4.4V
- Monitoreo opcional de temperatura de la batería soldando un termistor NTC de 10K (no incluido) - recomendado para proyectos en exteriores donde la batería puede calentarse (50°C) o enfriarse (0°C).
This charger is the only one you need to keep all your Lithium Polymer (LiPoly) or Lithium Ion (LiIon) rechargeable batteries topped up. No matter the power source at your disposal! The Adafruit Universal USB / DC / Solar Lithium Ion/Polymer Charger can use USB, DC or Solar power, with a wide 5-10V input voltage range! The charger chip is super smart, and will reduce the current draw if the input voltage starts to dip under 4.5V, making it a perfect near-MPPT solar charger that you can use with a wide range of panels.
Even though we designed it with solar in mind, it's also great as a plain USB or DC charger - we like that you can use 5V or 9V chargers without worry, and the high charge rate is great for quickly charging up those large battery packs!

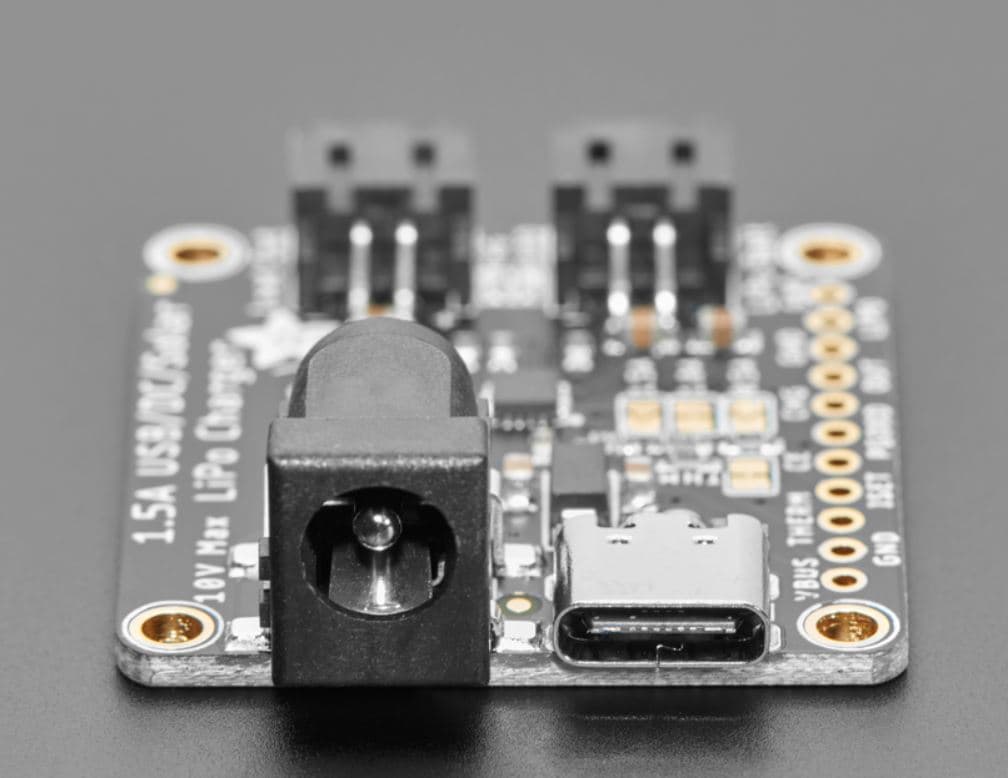

- USB Type C port for modern computers and chargers
- Up to 1.5A charge rate
- Up to 10V input voltage, 28V protected
- Load output is regulated to never be over 4.4V so it's safe for 3.3V regulators or 5V boost converters
- No stabilization capacitor needed (although you can add one if you like!)
- Same load sharing so that DC/USB/Solar is prioritized over battery power when available, to keep the battery from cycling
- Power Good LED lets you know that the charger is working
- Low cost

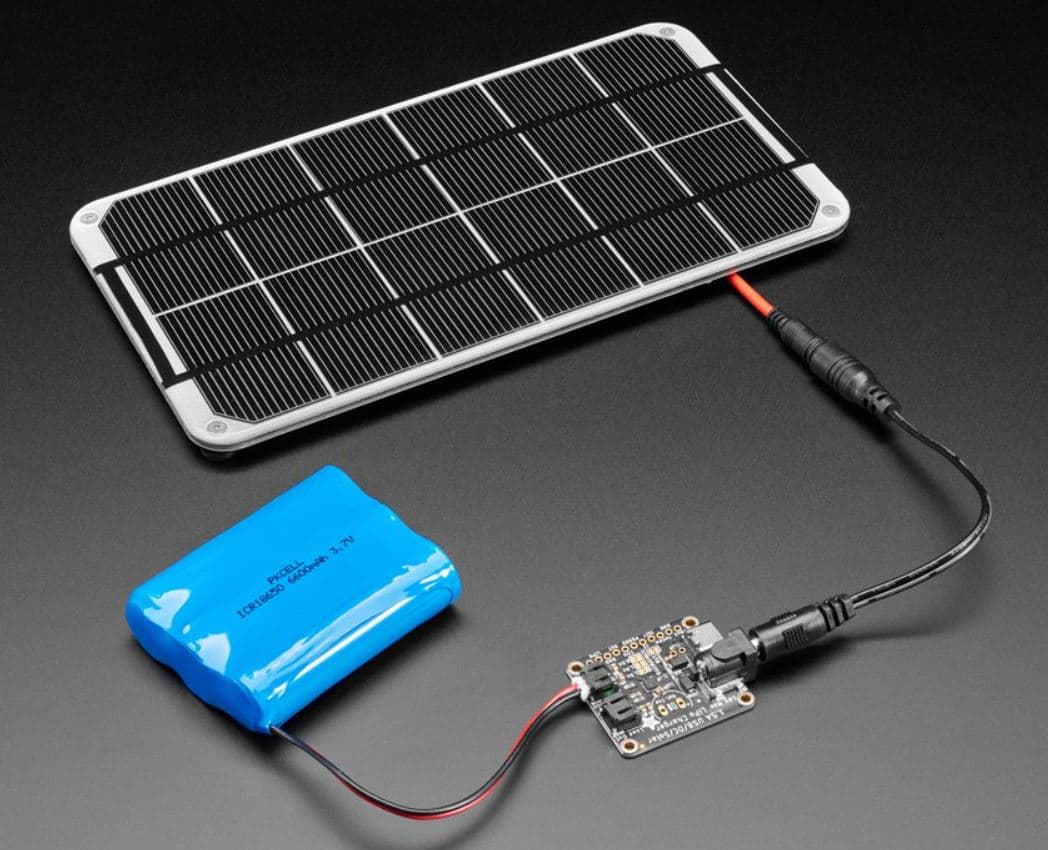

This charger is a breeze to use for solar projects: pick up any of our many 3.7V/4.2V LiIon batteries, and a 6V solar panel. Plug the battery into the BATT port using a 2-pin JST cable and the solar panel into the DC jack using a 2.1mm adapter cable Put the solar panel outside (and keep the battery out of the sun, it needs to be kept cool!) to start charging. You can power another project at the same time by connecting to the LOAD output port, which will never go above 4.4V.
The bq24074 which powers this design is great for solar charging, and will automatically draw the most current possible from the panel in any light condition Even thought it isn't a 'true' MPPT (max power point tracker), it has near-identical performance without the additional cost of a buck-converter. Our detailed tutorial on this charger includes a design document explaining how it all works.
For use with Adafruit Lipoly/LiIon batteries only! Other batteries may have different voltage, chemistry, polarity or pinout.

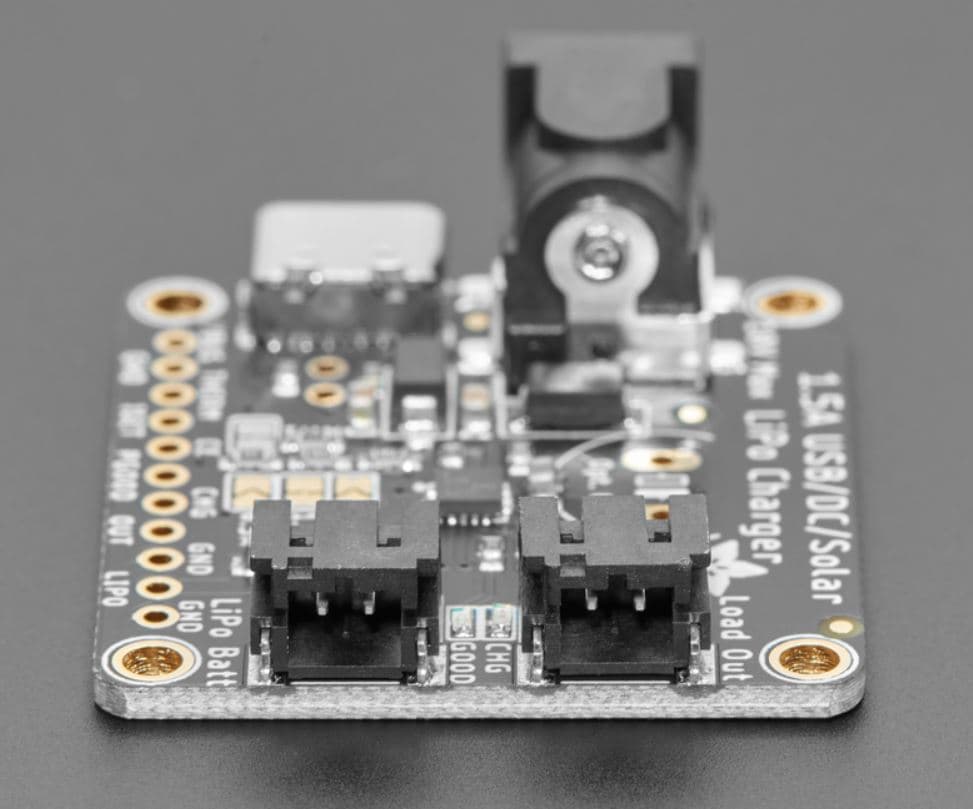

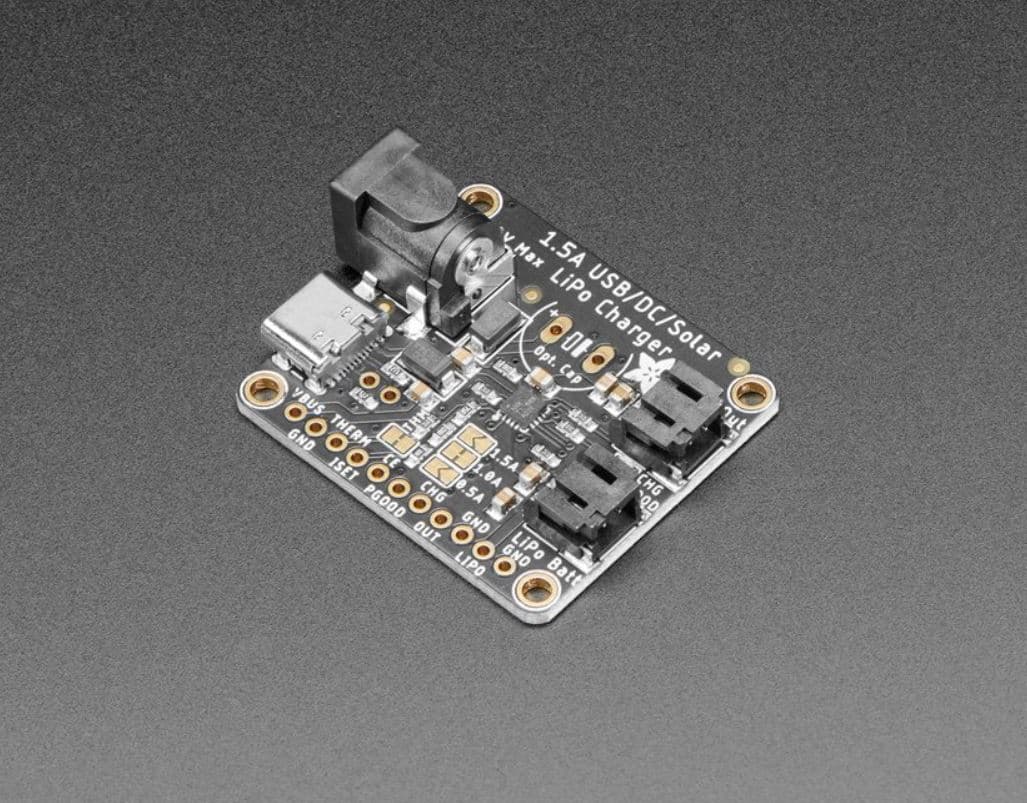

Comes with an assembled charger board and headers.
Features:
- 3.7V/4.2V Lithium Ion or Lithium Polymer battery charger
- Charge with 5-10V DC, USB or 6-10V solar panel, can have both USB and DC plugged in at the same time, higher voltage source will be used.
- Automatic charging current tracking for high efficiency use of any wattage solar panel
- Use any 6-10V solar panel
- Two color indicator LEDs - Power good and Charging

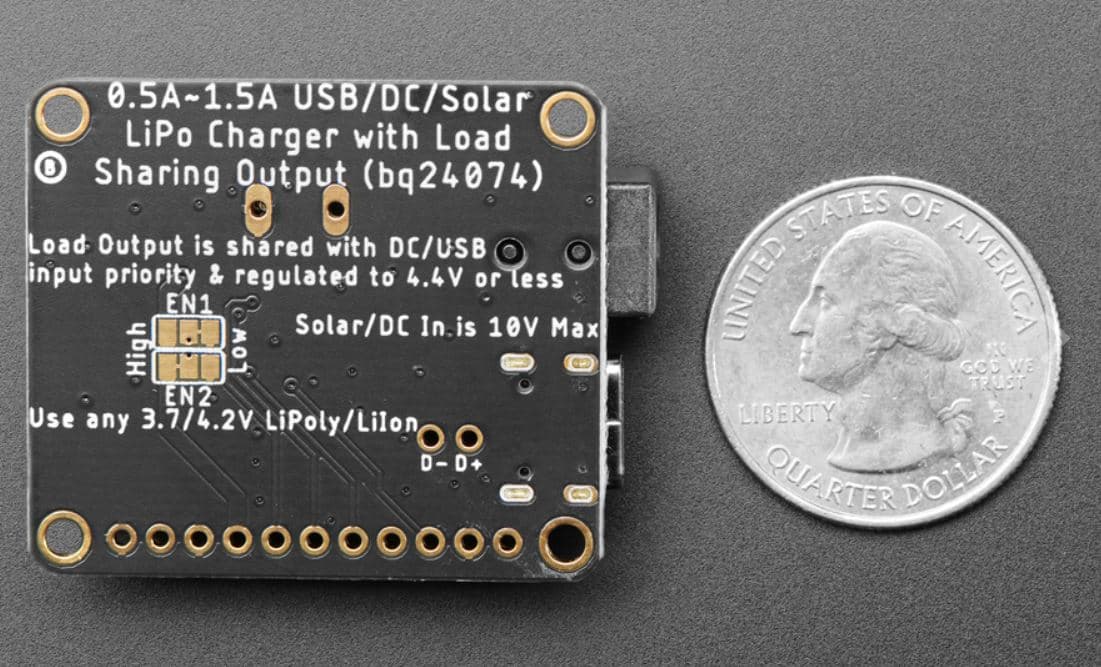

- Set for 1000mA max charge rate, can be adjusted to 500mA or 1.5A by soldering closed a jumper
- Will always draw the most current possible from a solar cell - up to the max charge rate!
- Smart load sharing automatically uses the input power when available, to keep battery from constantly charging/discharging, up to 1.5A draw. Load output is regulated to no-more-than 4.4V
- Optional Temperature monitoring of battery by soldering in a 10K NTC thermistor (not included) - suggested for outdoor projects where the battery may get hot (50°C) or cold (0°C).
