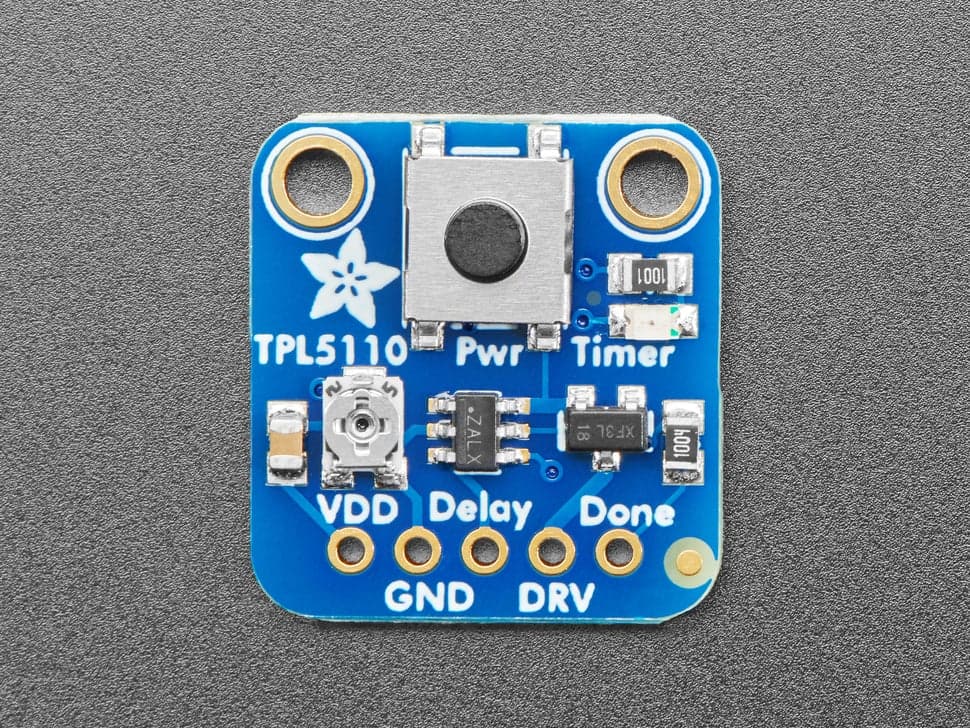

TPL5110 Low Power Timer Breakout · imagen 1
fotosphotos
Components

TPL5110 Low Power Timer Breakout

sku ADA-3435 · categoríacategory components

$7.95+iva+VAT
precio en USD
factura o tiquete electrónicoprice in USD
electronic invoice or receipt

en stockin stock — envíos desde San José— ships from San José

cantidadquantity

antes de comprarbefore you buy
  • [✓] Envío desde San José, CR: por Correos de Costa Rica, o retiro en Centro Colón. Costo y plazo en el checkout.Ships from San José, CR: by Correos de Costa Rica, or pickup at Centro Colón. Cost and timing at checkout.
  • [✓] Envío gratis con Correos en pedidos desde $200.00 antes de IVA.Free shipping by Correos on orders of $200.00 or more before VAT.
  • [✓] Factura electrónica: pídala en el checkout con su cédula o la de su empresa.Electronic invoice: ask for it at checkout with your ID or your company's.
  • [✓] PagoPayment: Tarjeta de crédito o débito (Tilopay)Credit or debit card (Tilopay) · Compra-Click (enlace de pago por correo)Compra-Click (payment link by email) · Pagar al retirar en Centro Colón (datáfono)Pay at pickup in Centro Colón (card terminal) · SINPE MóvilSINPE Móvil · Depósito o transferencia bancariaBank deposit or transfer.
  • [✓] CuentaAccount: para comprar se inicia sesión.needed to check out. Crear cuentaCreate an account
  • [✓] ¿Dudas?Questions? contacto y soportecontact and support
specs

$ cat specs.txt

chipchip
TPL5110TPL5110
voltaje de alimentaciónsupply voltage
1.8 V a 5.5 V1.8 V to 5.5 V
consumo de corriente (típico)current consumption (typical)
35 nA a 2.5 V35 nA at 2.5 V
consumo medido en esperameasured standby consumption
20uA aprox.approx. 20uA
intervalos de tiempotime intervals
100 ms a 7200 s100 ms to 7200 s
precisión del temporizadortimer accuracy
1% (típica)1% (typical)
ajuste de intervalointerval adjustment
Trimpot o resistenciaTrimpot or resistor
alimentación del proyecto en usoproject power supply in use
3-5V3-5V
dimensionesdimensions

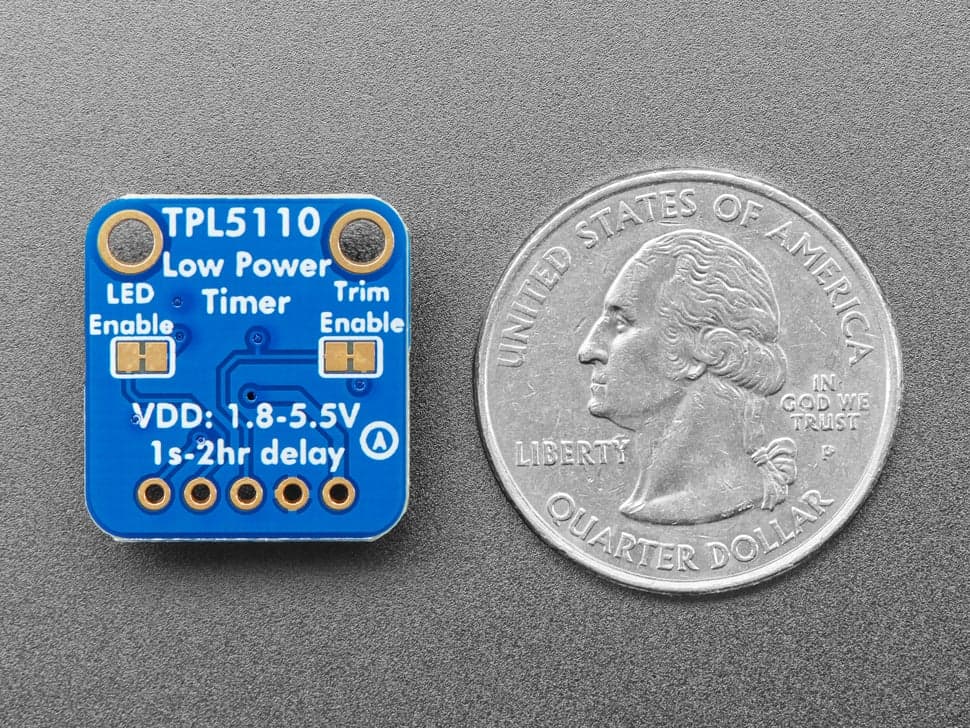

19.3mm x 18.0mm x 4.5mm / 0.8" x 0.7" x 0.2"19.3mm x 18.0mm x 4.5mm / 0.8" x 0.7" x 0.2"
pesoweight
1.3g1.3g
pinespins
VDD, Drive, Done, DelayVDD, Drive, Done, Delay

a agregar al carritoadd to cart← → fotosphotosg c ir al carritogo to cart

cat README.md

En algunas tarjetas de desarrollo, el bajo consumo de energía es algo secundario. Especialmente cuando el precio y la facilidad de uso son el principal atractivo. Entonces, ¿qué debe hacer cuando llega el momento de hacer que su proyecto funcione con batería o energía solar? Claro que podría intentar desoldar ese regulador con aire caliente, o podría improvisar un relé. ¿O usar un 555? Uf, las opciones no son muy buenas.

El Adafruit TPL5110 Power Timer es un breakout independiente que convertirá cualquier circuito electrónico en uno de bajo consumo. Se encarga de encender y apagar su proyecto mediante un temporizador integrado que puede variar desde una vez cada 100ms hasta una vez cada dos horas. Básicamente, el TPL se activa periódicamente, con un intervalo ajustable mediante potenciómetro o resistencia, y enciende la alimentación de su proyecto. Luego espera hasta recibir una señal del proyecto que le indique al TPL que puede apagar la alimentación de forma segura. Si el TPL no recibe la señal dentro del tiempo establecido, reiniciará el dispositivo como un watchdog timer.

Su uso es sencillo. Primero, configure el retardo deseado ajustando el trimpot integrado: casi completamente a la izquierda es "una vez cada 100ms" y completamente a la derecha es "una vez cada 2 horas". Luego, conecte VDD a su fuente de poder de 3-5V y la entrada de alimentación de su proyecto al pin Drive. Finalmente, conecte un pin de señal de su proyecto al pin Done. En el código o diseño de su proyecto, solo asegúrese de que ponga el pin Done en alto una vez que haya completado su tarea. ¡Eso es todo!

Mientras el TPL5110 está funcionando (pero el resto del proyecto está sin alimentación), el consumo de corriente es de aproximadamente 20uA (según nuestro Monsoon Power Meter).

Si desea encender el dispositivo manualmente, también puede activar el TPL presionando el interruptor táctil integrado (o conectar su propio interruptor al pin Delay). ¿Ve? ¡Sus problemas de energía quedaron resueltos!

Aunque hemos usado este breakout con el Huzzah ESP8266 Feather con éxito, otras personas han dicho que no les funciona. Por lo tanto, no se garantiza su uso con ESP8266.

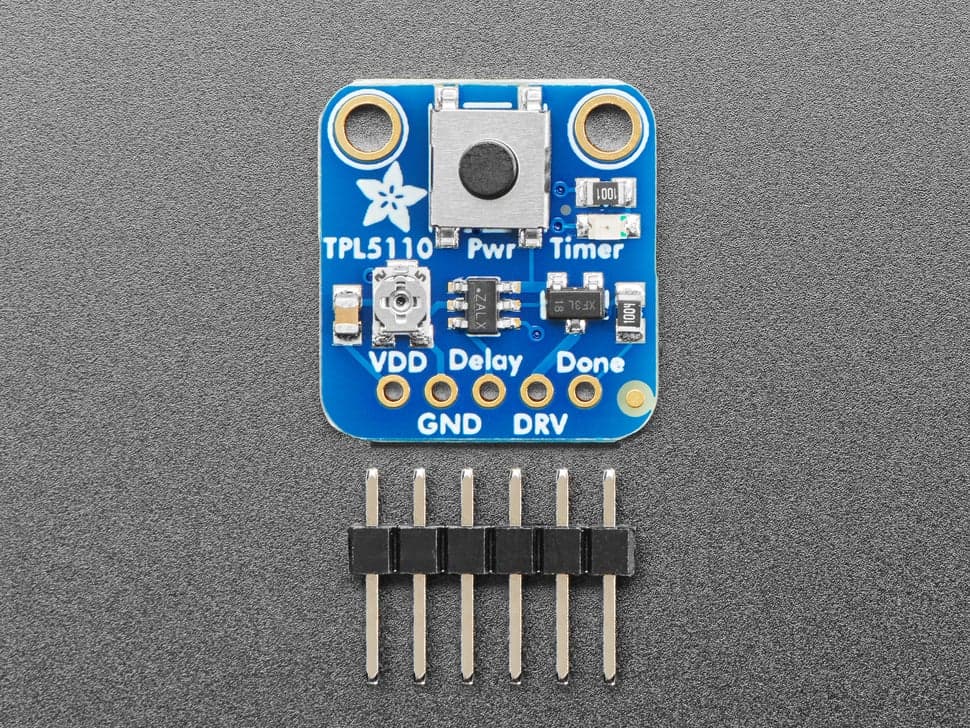

Se entrega como una tarjeta breakout completamente ensamblada con un chip TPL5110, todos los componentes integrados y algunos headers. Se requiere un poco de soldadura sencilla para prepararla para su uso en protoboard.

 Especificaciones

  • Voltaje de alimentación de 1.8 V a 5.5 V
  • Consumo de corriente a 2.5 V y 35 nA (típico)
  • Intervalos de tiempo seleccionables: 100 ms a 7200 s
  • Precisión del temporizador: 1% (típica)
  • Intervalo de tiempo seleccionable por resistencia
  • Encendido manual del MOSFET
  • Función One-Shot

  • Dimensiones del producto: 19.3mm x 18.0mm x 4.5mm / 0.8" x 0.7" x 0.2"

  • Peso del producto: 1.3g / 0.0oz

Documentos:

With some development boards, low power usage is an afterthought. Especially when price and usability is the main selling point. So what should you do when it's time to turn around and make that project of yours run on a battery or solar? Sure you could try to hot-air that regulator off, or you could jerry-rig a relay. Or, use a 555? Ugh, the options aren't that great.

The Adafruit TPL5110 Power Timer is a stand-alone breakout that will turn any electronics into low-power electronics! It will take care of turning your project on/off using a built in timer that can vary from once every 100ms up to once every two hours. Basically, the TPL will turn on periodically, adjustable by potentiometer or resistor, and turn on your project's power. It will then wait until a signal is received from the project to tell the TPL that it can safely turn off the power. If the TPL does not receive a signal by the set time-out, it will reset the device like a watchdog timer.

Usage is easy. First, set your desired delay by adjusting the on-board trim pot: nearly-all-the-way-to-the-left is "once per 100ms" and all-the-way-to-the-right is "once every 2 hours". Then, connect VDD up to your 3-5V power supply and then your project's power-in to the Drive pin. Finally, select a signal pin from your project to the Done pin. In your project's code or design, just make sure that it sets the Done pin high once it is completed with its task. That's it!

While the TPL5110 is running (but the remainder of the project is de-powered) the current draw is about 20uA (according to our Monsoon Power Meter).

If you want to turn the device on by hand, you can also activate the TPL by pressing the onboard tactile switch (or wire your own switch to the Delay pin). See? Your power problems just got solved!

While we've used this breakout with Huzzah ESP8266 Feather successfully - other people have said it doesn't work for them. So use with ESP8266 is not guaranteed.

Comes as a fully assembled breakout board with a TPL5110 chip, all components on-board, and some header. A little light soldering is required to put it together for breadboard use.

 Specifications

  • Supply Voltage From 1.8 V to 5.5 V
  • Current Consumption at 2.5 V and 35 nA (Typical)
  • Selectable Time Intervals: 100 ms to 7200 s
  • Timer Accuracy: 1% (Typical)
  • Resistor Selectable Time Interval
  • Manual MOSFET Power On
  • One-Shot Feature

  • Product Dimensions: 19.3mm x 18.0mm x 4.5mm / 0.8" x 0.7" x 0.2"

  • Product Weight: 1.3g / 0.0oz
