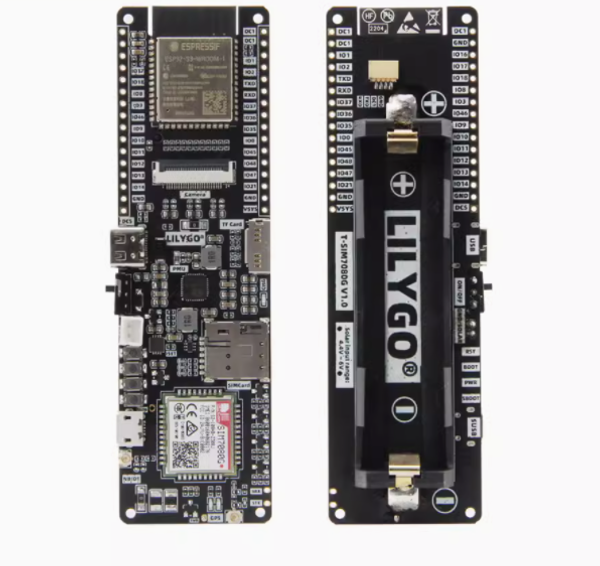

T-SIM7080G-S3 Development Board

sku WIR-CB5754 · categoríacategory wireless

$85.95+iva+VAT
precio en USD
factura o tiquete electrónicoprice in USD
electronic invoice or receipt

agotadosold out — envíos desde San José— ships from San José

antes de comprarbefore you buy
  • [✓] Envío desde San José, CR: por Correos de Costa Rica, o retiro en Centro Colón. Costo y plazo en el checkout.Ships from San José, CR: by Correos de Costa Rica, or pickup at Centro Colón. Cost and timing at checkout.
  • [✓] Envío gratis con Correos en pedidos desde $200.00 antes de IVA.Free shipping by Correos on orders of $200.00 or more before VAT.
  • [✓] Factura electrónica: pídala en el checkout con su cédula o la de su empresa.Electronic invoice: ask for it at checkout with your ID or your company's.
  • [✓] PagoPayment: Tarjeta de crédito o débito (Tilopay)Credit or debit card (Tilopay) · Compra-Click (enlace de pago por correo)Compra-Click (payment link by email) · Pagar al retirar en Centro Colón (datáfono)Pay at pickup in Centro Colón (card terminal) · SINPE MóvilSINPE Móvil · Depósito o transferencia bancariaBank deposit or transfer.
  • [✓] CuentaAccount: para comprar se inicia sesión.needed to check out. Crear cuentaCreate an account
  • [✓] ¿Dudas?Questions? contacto y soportecontact and support
specs

$ cat specs.txt

mcumcu
ESP32-S3ESP32-S3
módemmodem
SIM7080G (CAT-M y NB-IoT)SIM7080G (CAT-M and NB-IoT)
velocidad de relojclock speed
240Mhz240Mhz
memoria flashflash memory
16MB16MB
psrampsram
8MB8MB
conectividad inalámbricawireless connectivity
Wi-Fi IEEE 802.11 b/g/n, Bluetooth 5, Bluetooth meshWi-Fi IEEE 802.11 b/g/n, Bluetooth 5, Bluetooth mesh
interfaces de periféricosperipheral interfaces
I2C, SPI, UART, SDIO, I2S, CANI2C, SPI, UART, SDIO, I2S, CAN
gnssgnss
GPS, GLONASS, BD y GalileoGPS, GLONASS, BD and Galileo
voltaje de alimentaciónsupply voltage
3.4 ~ 4.2V3.4 ~ 4.2V
voltaje de tarjeta simsim card voltage
1.8V / 3.0V1.8V / 3.0V
celda solarsolar cell
4.4-6V4.4-6V
bateríabattery
18650 Li-Ion18650 Li-Ion
transferencia cat-mcat-m transfer
Subida 1119Kbps, Bajada 589KbpsUpload 1119Kbps, Download 589Kbps
transferencia cat-nbcat-nb transfer
Subida 150Kbps, Bajada 136KbpsUpload 150Kbps, Download 136Kbps
dimensiones del sim7080gsim7080g dimensions
17.6 × 15.7 × 2.4mm17.6 × 15.7 × 2.4mm

a agregar al carritoadd to cart← → fotosphotosg c ir al carritogo to cart

cat README.md

La T-SIM7080G-S3 de Lilygo es una tarjeta de desarrollo para Internet de las Cosas (IoT) basada en el chip ESP32-S3 y utiliza el chip módem SIM7080G de SIMCom. La tarjeta es compatible con Cat-M, NB-IoT, WIFI y Bluetooth 5.0 con GPS y cuenta con 16 MB de memoria flash y 8 MB de PSRAM2. Puede controlarse mediante diversas interfaces como UART, I2C o SPI. La tarjeta es ideal para aplicaciones IoT como hogar inteligente, ciudad inteligente, agricultura inteligente y automatización industrial. En la parte trasera tiene un compartimiento preinstalado para una batería 18650 de Li-Ion que permite el funcionamiento autónomo. Si la energía no es suficiente, se puede conectar además una celda solar de 4.4-6V para cargar la batería.

Nota:

  • Recomendada solo para usuarios avanzados.
  • Nosotros usamos esta tarjeta con la red de Claro; en nuestras pruebas no funciona con kolbi.
  • El SIM7080G es compatible con NB-IoT y Cat-M en bandas de frecuencia globales, pero no es compatible con 2G/3G/4G. Confirme que la tarjeta SIM utilizada sea compatible con NB-IoT o Cat-M antes de usarla.
  • La tarjeta SIM debe insertarse antes de encender el SIM7080. Si la tarjeta SIM se inserta después de encender el SIM7080, el módem no podrá detectarla.

Especificaciones

  • Producto: T-SIM7080G-S3
  • MCU: ESP32-S3
  • CAT-M y NB-IoT: SIM7080G
  • Tarjeta SIM: ✔
  • Tarjeta TF: ✔
  • ESP32-S3
    • Velocidad de reloj: 240Mhz
    • Flash: 16MB
    • PSRAM: 8MB
    • Conectividad inalámbrica: Wi-Fi: compatible con IEEE 802.11 b/g/n, Bluetooth LE: Bluetooth 5, Bluetooth mesh
    • Interfaces de periféricos: I2C, SPI, UART, SDIO, I2S, CAN
  • SIM7080G
    • Formato: 77 PIN
    • REGIÓN: G: Global
    • Dimensiones: 17.6 × 15.7 × 2.4mm
  • Bandas de frecuencia CAT-M: B1/B2/B3/B4/B5/B8/B12/B13/B14/B18/B19/B20/B25/B26/B27/B28/B66/B85
  • Bandas de frecuencia CAT-NB: B1/B2/B3/B4/B5/B8/B12/B13/B18/B19/B20/B25/B26/B28
  • Certificación: RoHS, REACH, ATE, Telec, Docomo, KDDI, Softbank, RCM, CE(RED), GCF, Deutsche Telekom, FCC, IC, PTCRB, AT&T, Verizon, T-Mobile, US Cellular
  • Transferencia de datos
    • CAT-M (Kbps): Subida: 1119Kbps, Bajada: 589Kbps
    • CAT-NB (Kbps): Subida: 150Kbps, Bajada: 136Kbps
  • GNSS: GPS, GLONASS, BD y Galileo
  • Protocolo: TCP/IP, IPV4, IPV6, DNS, Multi-PDP, FTP, FTPS, HTTP, HTTPS
  • Android RIL: Android 5.0/6.0/7.0/8.0/9.0
  • Controlador USB: Microsoft Windows 7/8/10, Linux, Android
  • Voltaje de alimentación: 3.4 ~ 4.2V
  • Tarjeta SIM: 1.8V / 3.0V

Asegúrese de seguir los pasos del repositorio oficial de Github si usa Arduino IDE y no olvide leer la sección "Tips".

Documentos:

The T-SIM7080G-S3 from Lilygo is an Internet of Things (IoT) development board based on the ESP32-S3 chip and uses the SIM7080G modem chip from SIMCom. The board supports Cat-M, NB-IoT, WIFI and Bluetooth 5.0 with GPS and has 16 MB flash memory and 8 MB PSRAM2. It can be controlled via various interfaces such as UART, I2C or SPI. The board is ideal for IoT applications like smart home, smart city, smart agriculture, and industrial automation. On the back there is a pre-installed 18650 battery compartment for a Li-Ion battery to enable autonomous operation. If the energy is not sufficient, a 4.4-6V solar cell can be connected in addition to charging the battery.

Note:

  • Recommended for advanced users only.
  • We use this board with Claro network, it does not work with kolbi for us.
  • SIM7080G supports NB-IoT and Cat-M in global frequency bands, but does not support 2G/3G/4G. Please confirm that the SIM card used supports NB-IoT or Cat-M before use.
  • The SIM card must be inserted first before starting the SIM7080. If the SIM card is inserted after the SIM7080 is turned on, the modem will not be able to detect the SIM card.

Specifications

  • Product: T-SIM7080G-S3
  • MCU: ESP32-S3
  • CAT-M & NB-IoT: SIM7080G
  • SIM Card: ✔
  • TF Card: ✔
  • ESP32-S3
    • Clock Speed: 240Mhz
    • Flash: 16MB
    • PSRAM: 8MB
    • Wireless Connectivity: Wi-Fi: IEEE 802.11 b/g/n-compliant, Bluetooth LE: Bluetooth 5, Bluetooth mesh
    • Peripheral Interfaces: I2C, SPI, UART, SDIO, I2S, CAN
  • SIM7080G
    • Form Factor: 77 PIN
    • REGION: G: Global
    • Dimensions: 17.6 × 15.7 × 2.4mm
  • CAT-M Frequency Bands: B1/B2/B3/B4/B5/B8/B12/B13/B14/B18/B19/B20/B25/B26/B27/B28/B66/B85
  • CAT-NB Frequency Bands: B1/B2/B3/B4/B5/B8/B12/B13/B18/B19/B20/B25/B26/B28
  • Certification: RoHS, REACH, ATE, Telec, Docomo, KDDI, Softbank, RCM, CE(RED), GCF, Deutsche Telekom, FCC, IC, PTCRB, AT&T, Verizon, T-Mobile, US Cellular
  • Data Transfer
    • CAT-M (Kbps): Uplink: 1119Kbps, Downlink: 589Kbps
    • CAT-NB (Kbps): Uplink: 150Kbps, Downlink: 136Kbps
  • GNSS: GPS, GLONASS, BD and Galileo
  • Protocol: TCP/IP, IPV4, IPV6, DNS, Multi-PDP, FTP, FTPS, HTTP, HTTPS
  • Android RIL: Android 5.0/6.0/7.0/8.0/9.0
  • USB Driver: Microsoft Windows 7/8/10, Linux, Android
  • Supply Voltage: 3.4 ~ 4.2V
  • SIM Card: 1.8V / 3.0V

Be sure to follow the official Github repository steps if you use Arduino IDE and don't forget to read "Tips" section.
