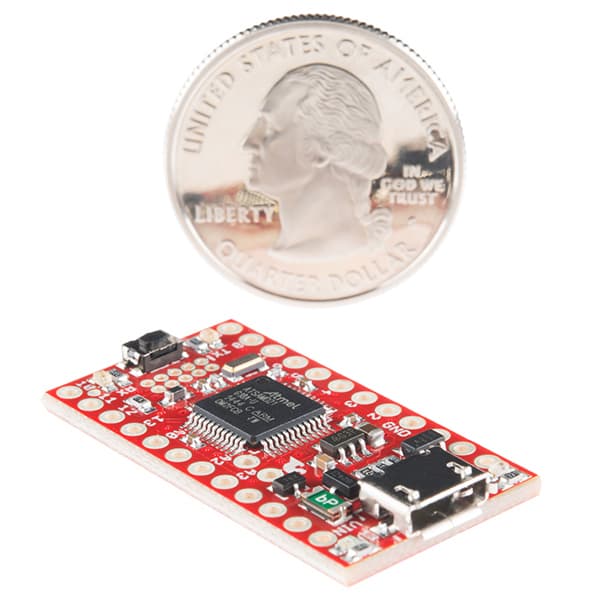

SparkFun SAMD21 Mini Breakout · imagen 1
fotosphotos
Microcontrollers and FPGA

SparkFun SAMD21 Mini Breakout

sku DEV-13664 · categoríacategory microcontrollers

$24.95+iva+VAT
precio en USD
factura o tiquete electrónicoprice in USD
electronic invoice or receipt

en stockin stock — envíos desde San José— ships from San José

cantidadquantity

antes de comprarbefore you buy
  • [✓] Envío desde San José, CR: por Correos de Costa Rica, o retiro en Centro Colón. Costo y plazo en el checkout.Ships from San José, CR: by Correos de Costa Rica, or pickup at Centro Colón. Cost and timing at checkout.
  • [✓] Envío gratis con Correos en pedidos desde $200.00 antes de IVA.Free shipping by Correos on orders of $200.00 or more before VAT.
  • [✓] Factura electrónica: pídala en el checkout con su cédula o la de su empresa.Electronic invoice: ask for it at checkout with your ID or your company's.
  • [✓] PagoPayment: Tarjeta de crédito o débito (Tilopay)Credit or debit card (Tilopay) · Compra-Click (enlace de pago por correo)Compra-Click (payment link by email) · Pagar al retirar en Centro Colón (datáfono)Pay at pickup in Centro Colón (card terminal) · SINPE MóvilSINPE Móvil · Depósito o transferencia bancariaBank deposit or transfer.
  • [✓] CuentaAccount: para comprar se inicia sesión.needed to check out. Crear cuentaCreate an account
  • [✓] ¿Dudas?Questions? contacto y soportecontact and support
specs

$ cat specs.txt

microcontroladormicrocontroller
ATSAMD21G18 ARM Cortex-M0+ 32 bitsATSAMD21G18 32-bit ARM Cortex-M0+
frecuenciafrequency
48MHz48MHz
memoria flashflash memory
256KB256KB
sramsram
32KB32KB
eepromeeprom
32KB (emulada en flash)32KB (emulated in flash)
pines gpiogpio pins
2222
canales adcadc channels
14, 12 bits14, 12-bit
voltaje de entrada (raw)input voltage (raw)
3.5V-6.0V3.5V-6.0V
regulador vccvcc regulator
600mA @3.3V600mA @3.3V
interfaces seriales sercomsercom serial interfaces
6 (UART, I2C, SPI)6 (UART, I2C, SPI)
conectorconnector
micro-B USBmicro-B USB
formatoform factor
Pro Mini/MicroPro Mini/Micro
compatibilidadcompatibility
Arduino IDE (Arduino Zero)Arduino IDE (Arduino Zero)

a agregar al carritoadd to cart← → fotosphotosg c ir al carritogo to cart

cat README.md

Si está listo para llevar su experiencia con Arduino más allá de los antiguos microcontroladores de 8 bits/16MHz, la SparkFun SAMD21 Mini Breakout es un excelente punto de partida. La SAMD21 Mini Breakout es un breakout del tamaño de una Pro Mini para el Atmel ATSAMD21G18, un procesador ARM Cortex-M0+ de 32 bits con 256KB de flash, 32KB de SRAM y una velocidad de operación de hasta 48MHz. Este mini breakout le ofrece una opción de hardware Arduino que resuelve los problemas de límites bajos de almacenamiento y desbordamientos de la pila de memoria dinámica que han afectado a las versiones anteriores de la familia Arduino. Así es, la SparkFun SAMD21 Mini Breakout incluso es totalmente compatible con el Arduino IDE y las bibliotecas para el Arduino Zero.

La SparkFun SAMD21 Mini Breakout cuenta con una interfaz USB para programación y alimentación, acompañada de un cristal RTC y un regulador de 3.3V y 600mA. Aprovechando el espacio adicional en la PCB de la Pro R3, hemos podido dejar lugar para algunos pines GPIO extra. Hemos distribuido los pines de la Mini Breakout para que coincidan, en la medida de lo posible, con nuestras fieles Pro Mini y Pro Micro. Las líneas de E/S y de voltaje están disponibles en un par de headers compatibles con protoboard. La tarjeta puede alimentarse y programarse a través del conector micro-B USB.

Una de las características más particulares del SAMD21 es SERCOM: un conjunto de seis interfaces seriales configurables que pueden funcionar como UART, maestro I2C, esclavo I2C, maestro SPI o esclavo SPI. Cada SERCOM ofrece gran flexibilidad: los puertos pueden multiplexarse, lo que le permite elegir qué tarea se asigna a cada pin.

La guía en línea SAMD21 Mini/Dev Breakout Hookup Guide (en la secciónDocumentos más abajo) contiene instrucciones paso a paso sobre cómo conectar su SparkFun SAMD21 Mini Breakout, así como algunos ejemplos de circuitos para probar. Se proporciona y explica el código de ejemplo completo, e incluso incluye consejos para solucionar problemas para que no tenga ningún inconveniente.

Nota: El breakout NO trae los headers instalados; deberá comprarlos y soldarlos usted mismo.

Características:

  • ATSAMD21G18 ARM Cortex-M0+ de 32 bits/48MHz
  • Memoria flash de 256KB
  • 32KB de SRAM
  • 32KB de EEPROM (emulada en flash)
  • 22 pines GPIO
  • 14 canales ADC con resolución de 12 bits
  • Convertidores analógico-digital y digital-analógico (ADC y DAC)
  • RAW: 3.5V-6.0V
  • VCC: 600mA @3.3V
  • Distribución Pro Mini/Micro
  • Controlador USB integrado

Documentos:

If you’re ready to step your Arduino game up from older 8-bit/16MHz microcontrollers, the SparkFun SAMD21 Mini Breakout is a great landing spot. The SAMD21 Mini Breakout is a Pro Mini-sized breakout for the Atmel ATSAMD21G18, a 32-bit ARM Cortex-M0+ processor with 256KB flash, 32KB SRAM, and an operating speed of up to 48MHz. This mini breakout provides you with an Arduino hardware option that solves the problems of low storage limits and dynamic memory stack overflows that have plagued the previous iterations of the Arduino family. Yes, the SparkFun SAMD21 Mini Breakout is even fully supported in the Arduino IDE and libraries for the Arduino Zero!

The SparkFun SAMD21 Mini Breakout has been equipped with a USB interface for programming and power, surrounded with an RTC crystal, and a 600mA 3.3V regulator. By utilizing the Pro R3’s extra PCB real-estate we’ve been able to leave room for a few extra GPIO pins. We’ve pinned the Mini Breakout to match – as much as possible – our faithful Pro Mini and Pro Micro. The I/O and voltage rails are all broken out to a pair of breadboard-compatible headers. Power can be supplied, and the board can be programmed, through the micro-B USB connector.

One of the most unique features of the SAMD21 is SERCOM – a set of six configurable serial interfaces that can be turned into either a UART, I2C master, I2C slave, SPI master, or SPI slave. Each SERCOM provides for a lot of flexibility: the ports can be multiplexed, giving you a choice of which task each pin is assigned.

The on-line SAMD21 Mini/Dev Breakout Hookup Guide (in theDocuments section below) contains step by step instructions of how to connect your SparkFun SAMD21 Mini Breakout as well as a few circuit examples to test out. Full example code is provided and explained and even includes troubleshooting tips to make make you have zero problems.

Note: The breakout does NOT have headers installed and will need to purchased and soldered on yourself.

Features:

  • ATSAMD21G18 32-bit/48MHz ARM Cortex-M0+
  • 256KB Flash Memory
  • 32KB SRAM
  • 32KB of EEPROM (emulated in Flash)
  • 22 GPIO Count
  • 14 ADC Channels at 12-bit Resolution
  • Analog-to-Digital and Digital-to-Analog Converters (ADC & DAC)
  • RAW: 3.5V-6.0V
  • VCC: 600mA @3.3V
  • Pro Mini/Micro Layout
  • Integrated USB Controller

Documents:
