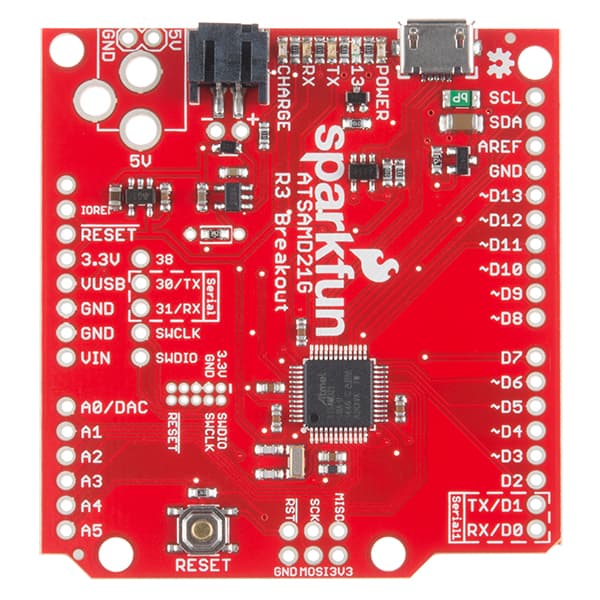

SparkFun SAMD21 Dev Breakout · imagen 1
fotosphotos
Microcontrollers and FPGA

SparkFun SAMD21 Dev Breakout

sku DEV-13672 · categoríacategory microcontrollers

$24.95+iva+VAT
precio en USD
factura o tiquete electrónicoprice in USD
electronic invoice or receipt

quedan 44 left — envíos desde San José— ships from San José

cantidadquantity

antes de comprarbefore you buy
  • [✓] Envío desde San José, CR: por Correos de Costa Rica, o retiro en Centro Colón. Costo y plazo en el checkout.Ships from San José, CR: by Correos de Costa Rica, or pickup at Centro Colón. Cost and timing at checkout.
  • [✓] Envío gratis con Correos en pedidos desde $200.00 antes de IVA.Free shipping by Correos on orders of $200.00 or more before VAT.
  • [✓] Factura electrónica: pídala en el checkout con su cédula o la de su empresa.Electronic invoice: ask for it at checkout with your ID or your company's.
  • [✓] PagoPayment: Tarjeta de crédito o débito (Tilopay)Credit or debit card (Tilopay) · Compra-Click (enlace de pago por correo)Compra-Click (payment link by email) · Pagar al retirar en Centro Colón (datáfono)Pay at pickup in Centro Colón (card terminal) · SINPE MóvilSINPE Móvil · Depósito o transferencia bancariaBank deposit or transfer.
  • [✓] CuentaAccount: para comprar se inicia sesión.needed to check out. Crear cuentaCreate an account
  • [✓] ¿Dudas?Questions? contacto y soportecontact and support
specs

$ cat specs.txt

microcontroladormicrocontroller
ATSAMD21G18 ARM Cortex-M0+ 32 bitsATSAMD21G18 32-bit ARM Cortex-M0+
velocidadspeed
48MHz48MHz
memoria flashflash memory
256KB256KB
sramsram
32KB32KB
eepromeeprom
32KB (emulada en flash)32KB (emulated in flash)
pines gpiogpio pins
3030
canales adcadc channels
14 a 12 bits14 at 12-bit
vinvin
4.2V-6.0V para cargador; 3.5V-6.0V en otro caso4.2V-6.0V for charger; 3.5V-6.0V otherwise
vbattvbatt
LiPo 3.7VLiPo 3.7V
reguladorregulator
600mA @3.3V600mA @3.3V
batería compatiblecompatible battery
LiPo de una celda 3.7-4.2VSingle-cell LiPo 3.7-4.2V
conector usbusb connector
micro-Bmicro-B
interfaces serialesserial interfaces
6 SERCOM (UART, I2C, SPI)6 SERCOM (UART, I2C, SPI)
distribuciónlayout
Arduino R3Arduino R3
compatibilidadcompatibility
Arduino IDE (Arduino Zero)Arduino IDE (Arduino Zero)

a agregar al carritoadd to cart← → fotosphotosg c ir al carritogo to cart

cat README.md

Si está listo para llevar sus proyectos con Arduino más allá de los antiguos microcontroladores de 8 bits/16MHz, la SparkFun SAMD21 Dev Breakout es un excelente punto de partida. La SparkFun SAMD21 Dev Breakout es una breakout de tamaño Arduino para el Atmel ATSAMD21G18, un procesador ARM Cortex-M0+ de 32 bits con 256KB de memoria flash, 32KB de SRAM y una velocidad de operación de hasta 48MHz. Esta breakout de desarrollo le ofrece una opción de hardware Arduino que resuelve los problemas de límites bajos de almacenamiento y desbordamientos de la pila de memoria dinámica que han afectado a las versiones anteriores de la familia Arduino. ¡Así es, la SparkFun SAMD21 Dev Breakout incluso es totalmente compatible con el Arduino IDE y las bibliotecas del Arduino Zero!

La SparkFun SAMD21 Dev Breakout está equipada con una interfaz USB para programación y alimentación, un cristal RTC y un regulador de 3.3V y 600mA. Aprovechando el espacio adicional en la PCB de la Pro R3, hemos podido dejar lugar para algunos pines GPIO adicionales y un cargador LiPo integrado. Para alimentar la tarjeta SAMD21 Breakout, simplemente conéctela a un puerto USB de su computadora mediante el puerto micro-B de la breakout. ¿No tiene un puerto USB cerca? No hay problema, la SparkFun SAMD21 Dev Breakout también cuenta con un conector para batería LiPo (para una batería de polímero de litio de una celda de 3.7-4.2V) y una entrada de alimentación sin poblar para que suelde su propio PTH Barrel Jack. Si ha usado cualquier Arduino antes, esta distribución de pines no le sorprenderá: el diseño cumple con el estándar de huella Arduino 1.0, incluyendo un header SPI separado y un header I2C adicional.

Una de las características más particulares del SAMD21 es SERCOM: un conjunto de seis interfaces seriales configurables que pueden funcionar como UART, maestro I2C, esclavo I2C, maestro SPI o esclavo SPI. Cada SERCOM ofrece mucha flexibilidad: los puertos se pueden multiplexar, lo que le permite elegir qué tarea se asigna a cada pin.

La guía en línea SAMD21 Mini/Dev Breakout Hookup Guide (en la secciónDocumentos más abajo) contiene instrucciones paso a paso sobre cómo conectar su SparkFun SAMD21 Dev Breakout, así como algunos ejemplos de circuitos para probar. Se proporciona y explica el código de ejemplo completo, e incluso incluye consejos de solución de problemas para que no tenga ningún inconveniente.

Nota: La breakout NO tiene headers instalados; deberá comprarlos y soldarlos usted mismo.

Características:

  • ATSAMD21G18 ARM Cortex-M0+ de 32 bits/48MHz
  • Memoria flash de 256KB
  • 32KB de SRAM
  • 32KB de EEPROM (emulada en flash)
  • 30 pines GPIO
  • 14 canales ADC con resolución de 12 bits
  • Convertidores analógico-digital y digital-analógico (ADC y DAC)
  • Vin: 4.2V-6.0V para el cargador; de lo contrario 3.5V-6.0V
  • VBATT: LiPo de 3.7V
  • VCC: 600mA @3.3V
  • Distribución Arduino R3
  • Controlador USB integrado

Documentos:

If you’re ready to step your Arduino game up from older 8-bit/16MHz microcontrollers, the SparkFun SAMD21 Dev Breakout is a great landing spot. The SparkFun SAMD21 Dev Breakout is an Arduino-sized breakout for the Atmel ATSAMD21G18, a 32-bit ARM Cortex-M0+ processor with 256KB flash, 32KB SRAM, and an operating speed of up to 48MHz. This dev breakout provides you with an Arduino hardware option that solves the problems of low storage limits and dynamic memory stack overflows that have plagued the previous iterations of the Arduino family. Yes, the SparkFun SAMD21 Dev Breakout is even fully supported in the Arduino IDE and libraries for the Arduino Zero!

The SparkFun SAMD21 Dev Breakout has been equipped with a USB interface for programming and power, surrounded with an RTC crystal, and a 600mA 3.3V regulator. By utilizing the Pro R3’s extra PCB real-estate we’ve been able to leave room for a few extra GPIO pins and an integrated LiPo charger. To power the SAMD21 Breakout board, just plug it into a USB port on your computer via the micro-B port on the breakout. Not near a USB port? No problem, the SparkFun SAMD21 Dev Breakout is also equipped with a LiPo Battery connector (for a single-cell 3.7-4.2V litium-polymer battery) and unpopluated supply input to solder on your own PTH Barrel Jack. If you’ve used any Arduino before, this pinout shouldn’t surprise you – the layout meets the Arduino 1.0 footprint standard, including a separate SPI header and additional I2C header.

One of the most unique features of the SAMD21 is SERCOM – a set of six configurable serial interfaces that can be turned into either a UART, I2C master, I2C slave, SPI master, or SPI slave. Each SERCOM provides for a lot of flexibility: the ports can be multiplexed, giving you a choice of which task each pin is assigned.

The on-line SAMD21 Mini/Dev Breakout Hookup Guide (in theDocuments section below) contains step by step instructions of how to connect your SparkFun SAMD21 Dev Breakout as well as a few circuit examples to test out. Full example code is provided and explained and even includes troubleshooting tips to make make you have zero problems.

Note: The breakout does NOT have headers installed and will need to purchased and soldered on yourself.

Features:

  • ATSAMD21G18 32-bit/48MHz ARM Cortex-M0+
  • 256KB Flash Memory
  • 32KB SRAM
  • 32KB of EEPROM (emulated in Flash)
  • 30 GPIO Count
  • 14 ADC Channels at 12-bit Resolution
  • Analog-to-Digital and Digital-to-Analog Converters (ADC & DAC)
  • Vin: 4.2V-6.0V for charger - otherwise 3.5V-6.0V
  • VBATT: 3.7V Lipo
  • VCC: 600mA @3.3V
  • Arduino R3 Layout
  • Integrated USB Controller
