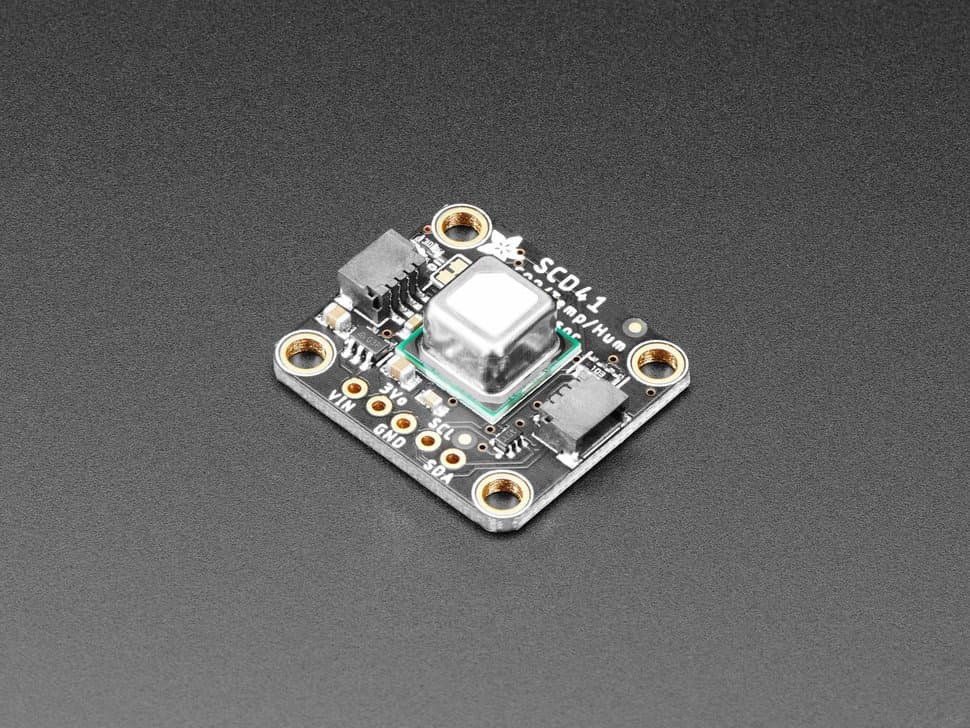

SCD-41 - True CO2 Temperature and Humidity Sensor - STEMMA QT / Qwiic · imagen 1
fotosphotos
Sensors

SCD-41 - True CO2 Temperature and Humidity Sensor - STEMMA QT / Qwiic

sku ADA-5190 · categoríacategory sensors

$79.95+iva+VAT
precio en USD
factura o tiquete electrónicoprice in USD
electronic invoice or receipt

agotadosold out — envíos desde San José— ships from San José

antes de comprarbefore you buy
  • [✓] Envío desde San José, CR: por Correos de Costa Rica, o retiro en Centro Colón. Costo y plazo en el checkout.Ships from San José, CR: by Correos de Costa Rica, or pickup at Centro Colón. Cost and timing at checkout.
  • [✓] Envío gratis con Correos en pedidos desde $200.00 antes de IVA.Free shipping by Correos on orders of $200.00 or more before VAT.
  • [✓] Factura electrónica: pídala en el checkout con su cédula o la de su empresa.Electronic invoice: ask for it at checkout with your ID or your company's.
  • [✓] PagoPayment: Tarjeta de crédito o débito (Tilopay)Credit or debit card (Tilopay) · Compra-Click (enlace de pago por correo)Compra-Click (payment link by email) · Pagar al retirar en Centro Colón (datáfono)Pay at pickup in Centro Colón (card terminal) · SINPE MóvilSINPE Móvil · Depósito o transferencia bancariaBank deposit or transfer.
  • [✓] CuentaAccount: para comprar se inicia sesión.needed to check out. Crear cuentaCreate an account
  • [✓] ¿Dudas?Questions? contacto y soportecontact and support
specs

$ cat specs.txt

tecnologíatechnology
Sensor de CO2 fotoacústicoPhotoacoustic CO2 sensor
rango de mediciónmeasurement range
400 ppm – 5000 ppm400 ppm – 5000 ppm
precisiónaccuracy
±(40 ppm + 5 % de la lectura)±(40 ppm + 5 % of reading)
voltaje de alimentaciónsupply voltage
3.3 a 5V3.3 to 5V
consumo de corrientecurrent consumption
17 mA (tasa = 5 s) / 0.5 mA (tasa = 5 min)17 mA (rate = 5 s) / 0.5 mA (rate = 5 min)
interfazinterface
I2CI2C
dirección i2ci2c address
0x610x61
conectoresconnectors
STEMMA QT / QwiicSTEMMA QT / Qwiic
regulador integradoonboard regulator
3.3V3.3V
sensores adicionalesadditional sensors
Temperatura y humedadTemperature and humidity
tamaño del elemento sensorsensing element size
10.1mm x 10.1mm x 6.5 mm10.1mm x 10.1mm x 6.5 mm
dimensionesdimensions
25.5mm x 22.8mm x 7.7mm / 1.0" x 0.9" x 0.3"25.5mm x 22.8mm x 7.7mm / 1.0" x 0.9" x 0.3"
pesoweight
2.8g / 0.1oz2.8g / 0.1oz
softwaresoftware
Arduino y Python/CircuitPythonArduino and Python/CircuitPython

a agregar al carritoadd to cart← → fotosphotosg c ir al carritogo to cart

cat README.md

Respire profundo...ahora exhale lentamente. Mmm, ¿no es maravilloso? Todo ese aire que nos rodea, que llevamos a nuestros pulmones, del cual extraemos oxígeno y luego exhalamos dióxido de carbono. El CO2 es esencial para la vida en este planeta que llamamos Tierra: nosotros y las plantas nos turnamos para usar y emitir CO2 en una elegante simbiosis. Pero es importante mantener ese CO2 balanceado: no conviene tener demasiado alrededor, no es bueno para los humanos ni para nuestro planeta.

El SCD-41 es un sensor de CO2 'real' fotoacústico que le indica la composición de CO2 en PPM (partes por millón) del aire ambiente. A diferencia del SGP30, este sensor no lo aproxima a partir de la concentración de gases VOC - ¡realmente mide la concentración de CO2! Eso significa que es más grande y más caro, pero es la medición real. Perfecto para monitoreo ambiental, experimentos científicos, estudios de calidad del aire y ventilación, y más.

En comparación con el ilustre SCD-30, este sensor utiliza una técnica de medición diferente, lo que le permite ser mucho más pequeño. Sin embargo, la calidad general de los datos debería ser muy similar. Al igual que el SCD-30, este sensor entrega los datos por I2C, por lo que funciona muy bien con prácticamente cualquier microcontrolador o microcomputadora. Hay código tanto para Arduino como para Python/CircuitPython, así que puede empezar en un instante.

Hay dos variantes de este sensor: el SCD-40 y el SCD-41

  • El SCD-40 es de menor costo y es perfecto para mediciones de calidad del aire y CO2 en interiores/exteriores. Tiene un rango de 400~2000 ppm con una precisión de ±(50 ppm + 5% de la lectura)
  • El SCD-41 es más caro y, aunque definitivamente puede usarse para calidad del aire, su amplio rango hace que sea más adecuado para mediciones industriales o científicas de CO2 donde las ppm pueden llegar a ser muy altas. Tiene un rango de 400~5000 ppm con una precisión de ±(40 ppm + 5% de la lectura)

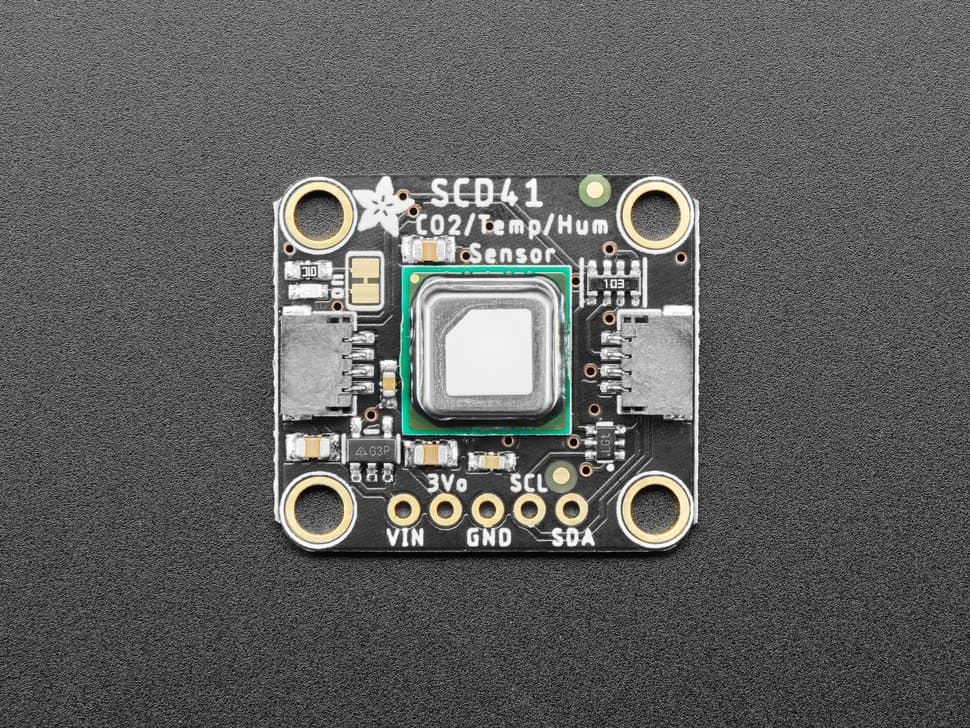

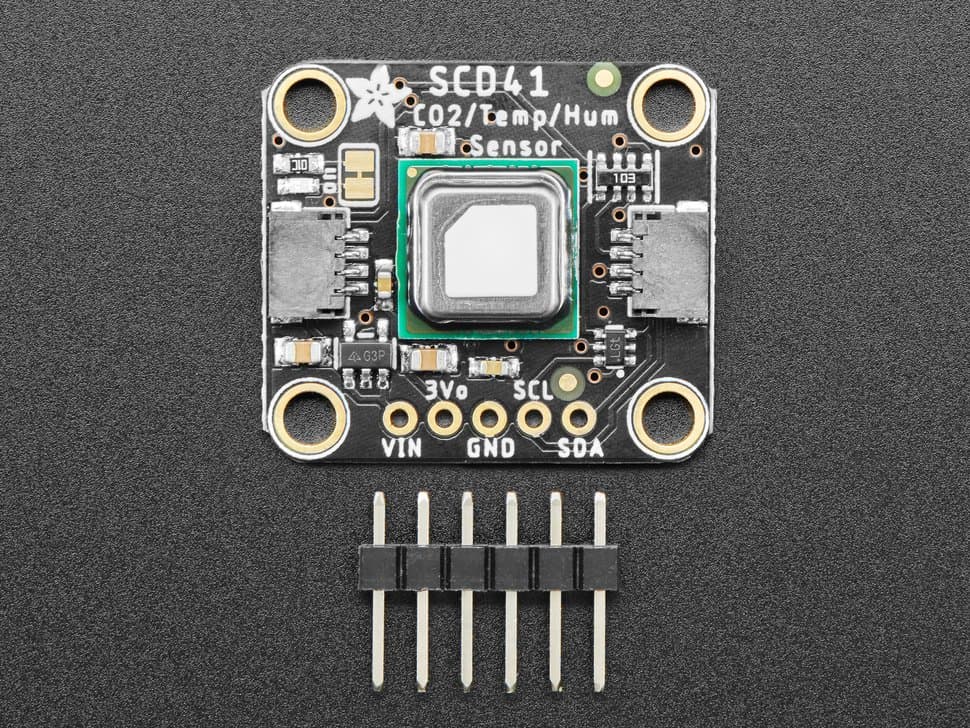

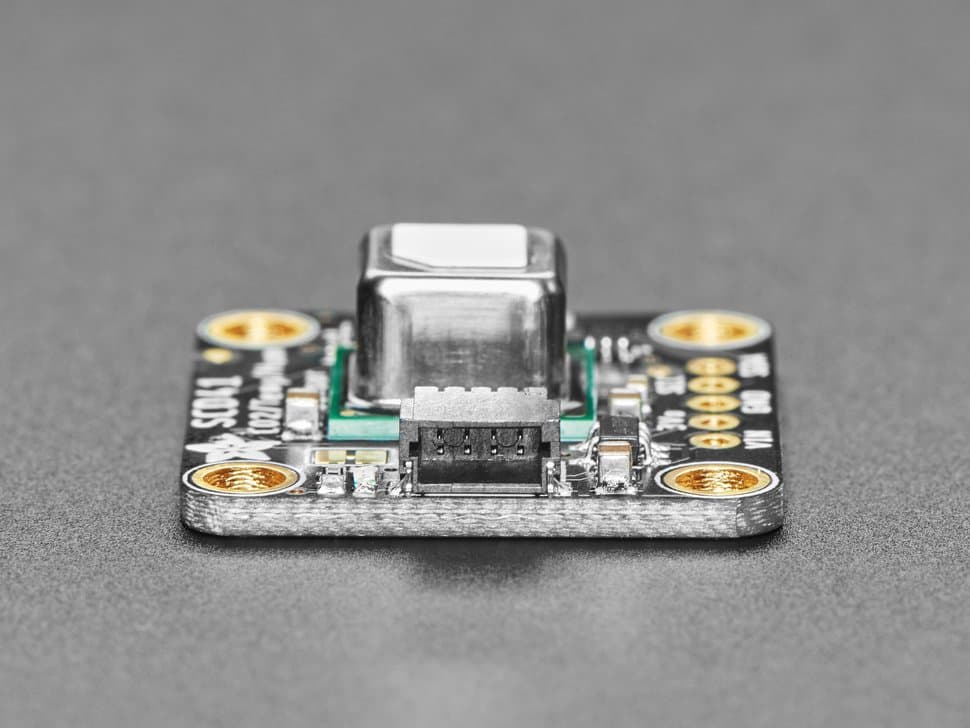

Buen sensor, ¿verdad? Por eso le facilitamos empezar de una vez con su próximo proyecto. El sensor está soldado en una PCB hecha a la medida en el factor de forma STEMMA QT , lo que facilita su conexión. Los conectores STEMMA QT a cada lado son compatibles con los conectores I2C SparkFun Qwiic. Esto le permite hacer conexiones sin soldadura entre su tarjeta de desarrollo y el SCD-4x, o encadenarlo con una amplia variedad de otros sensores y accesorios usando un cable compatible.

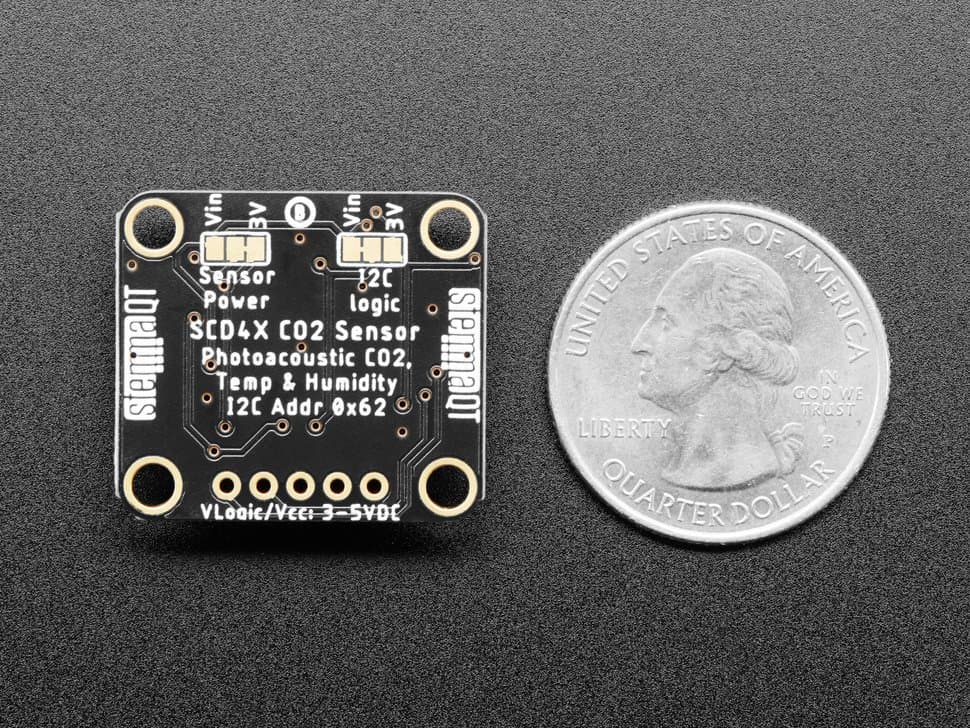

Este sensor puede funcionar de 3.3 a 5V, pero es más importante que tenga una fuente de poder limpia con bajo rizado que un voltaje en particular. Por esa razón, agregamos un regulador de 3.3V y convertidores de nivel: al conectarlo a un microcontrolador de 5V como un Arduino UNO, la alimentación de 5V a menudo se comparte con otros componentes electrónicos que agregan ruido. El regulador integrado mantendrá el voltaje limpio y estable. Los usuarios avanzados pueden cortar/soldar las pistas traseras para cambiar si el regulador está habilitado y qué nivel lógico I2C se desea.



Detalles técnicos

  • Tecnología de sensor de CO2 fotoacústico
  • Sensor de temperatura y humedad integrado
  • Rango de medición: 400 ppm – 5000 ppm
  • Precisión: ±(40 ppm + 5 % de la lectura)
  • Consumo de corriente: 17 mA (tasa de medición = 5 s) / 0.5 mA (tasa de medición = 5 min)
  • Completamente calibrado y linealizado
  • Interfaz digital I2C, dirección 0x61
  • Tamaño del elemento sensor: 10.1mm x 10.1mm x 6.5 mm
  • Dimensiones del producto: 25.5mm x 22.8mm x 7.7mm / 1.0" x 0.9" x 0.3"
  • Peso del producto: 2.8g / 0.1oz

Take a deep breath in...now slowly breathe out. Mmm isn't it wonderful? All that air around us, which we bring into our lungs, extracts oxygen from and then breathes out carbon dioxide. CO2 is essential for life on this planet we call Earth - we and plants take turns using and emitting CO2 in an elegant symbiosis. But it's important to keep that CO2 balanced - you don't want too much around, not good for humans and not good for our planet.

The SCD-41 is a photoacoustic 'true' CO2 sensor that will tell you the CO2 PPM (parts-per-million) composition of ambient air. Unlike the SGP30, this sensor isn't approximating it from VOC gas concentration - it really is measuring the CO2 concentration! That means it's bigger and more expensive, but it is the real thing. Perfect for environmental sensing, scientific experiments, air quality and ventilation studies, and more.

Compared to the illustrious SCD-30, this sensor uses a different measurement technique, which allows it to be much smaller. The overall data quality should be very similar, however. Like the SCD-30, this sensor has data read over I2C, so it works very nicely with just about any microcontroller or microcomputer. There's both Arduino and Python/CircuitPython code so you can get started in a jiffy.

There are two variants of this sensor - the SCD-40 and SCD-41

  • The SCD-40 is lower cost and is perfect for indoor/outdoor air quality and CO2 measurements. It has a range of 400~2000 ppm with an accuracy of ±(50 ppm + 5% of reading)
  • The SCD-41 is more expensive, and while it can definitely be used for air quality, it's wide range means it's best used for industrial or scientific CO2 measurements where the ppm can get very high. It has a range of 400~5000 ppm with an accuracy of ±(40 ppm + 5% of reading)

Nice sensor, right? So we made it easy for you to get right into your next project. The sensor is soldered onto a custom-made PCB in the STEMMA QT form factor, making them easy to interface with. The STEMMA QT connectors on either side are compatible with the SparkFun Qwiic I2C connectors. This allows you to make solderless connections between your development board and the SCD-4x or to chain it with a wide range of other sensors and accessories using a compatible cable.

This sensor can run from 3.3 to 5V but it's more important for it to have a quiet power supply with low ripple, than any particular voltage. For that reason, we've added a 3.3V regulator and level shifters: when connecting to a 5V microcontroller like an Arduino UNO the 5V supply is often shared with other electronic components that add noise. The onboard regulator will keep the voltage nice and quiet. For advanced hackers, they can cut/solder the backtraces to change whether the regulator is enabled and what I2C logic level is desired.



Technical Details

  • Photoacoustic CO2 sensor technology
  • Integrated temperature and humidity sensor
  • Measurement range: 400 ppm – 5000 ppm
  • Accuracy: ±(40 ppm + 5 % of reading)
  • Current consumption: 17 mA (meas. rate = 5 s) / 0.5 mA (meas. rate = 5 min)
  • Fully calibrated and linearized
  • I2C digital interface address 0x61
  • Sensor Element Size: 10.1mm x 10.1mm x 6.5 mm
  • Product Dimensions: 25.5mm x 22.8mm x 7.7mm / 1.0" x 0.9" x 0.3"
  • Product Weight: 2.8g / 0.1oz
