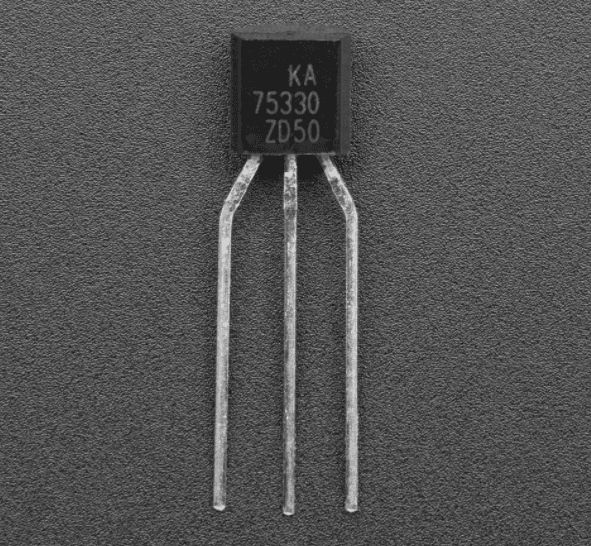

Reset / Enable Controller - KA75330 3.3V Voltage Detector
sku ADA-3428 · categoríacategory components
factura o tiquete electrónicoprice in USD
electronic invoice or receipt
quedan 55 left — envíos desde San José— ships from San José
cantidadquantity
- [✓] Envío desde San José, CR: por Correos de Costa Rica, o retiro en Centro Colón. Costo y plazo en el checkout.Ships from San José, CR: by Correos de Costa Rica, or pickup at Centro Colón. Cost and timing at checkout.
- [✓] Envío gratis con Correos en pedidos desde $200.00 antes de IVA.Free shipping by Correos on orders of $200.00 or more before VAT.
- [✓] Factura electrónica: pídala en el checkout con su cédula o la de su empresa.Electronic invoice: ask for it at checkout with your ID or your company's.
- [✓] PagoPayment: Tarjeta de crédito o débito (Tilopay)Credit or debit card (Tilopay) · Compra-Click (enlace de pago por correo)Compra-Click (payment link by email) · Pagar al retirar en Centro Colón (datáfono)Pay at pickup in Centro Colón (card terminal) · SINPE MóvilSINPE Móvil · Depósito o transferencia bancariaBank deposit or transfer.
- [✓] CuentaAccount: para comprar se inicia sesión.needed to check out. Crear cuentaCreate an account
- [✓] ¿Dudas?Questions? contacto y soportecontact and support
$ cat specs.txt
- modelomodel
- KA75330KA75330
- voltaje de deteccióndetection voltage
- 3.3V3.3V
- voltaje mínimo de operaciónminimum operating voltage
- 0.8V0.8V
- capacitores requeridosrequired capacitors
- al menos 2,2uF electrolíticos en entrada y salidaat least 2,2uF electrolytic on input and output
a agregar al carritoadd to cart← → fotosphotosg c ir al carritogo to cart
Un detector de voltaje es útil en proyectos donde usted quiere asegurarse de que su microcontrolador no funcione con un voltaje bajo. Por ejemplo, digamos que tiene una Feather Huzzah funcionando con una batería lipoly cada pocos minutos. Eventualmente la batería se descarga y baja de 3.3V, de modo que el voltaje hacia el núcleo ESP8266 es demasiado bajo y podría causar un bloqueo o datos corruptos. O tal vez su batería ya está descargada y usted está tratando de cargarla de nuevo, pero mientras intenta cargarla, la Huzzah se enciende y el pico de corriente descarga la batería de inmediato, por lo que nunca supera la etapa de carga lenta (trickle-charging).
Este pequeño chip es una solución sencilla: monitorea el voltaje en un pin de entrada (Input) y, cuando ese voltaje baja de 3.3V, pone en bajo el pin de salida (Output). Si conecta ese pin Output al pin Enable de la Feather, se asegurará de que la Huzzah no funcione si la batería baja demasiado.
El KA75330 comienza a funcionar con voltajes tan bajos como 0.8V, por lo que será lo primero en su circuito en arrancar. ¡Este pequeño ayudante realmente puede facilitar los problemas de arranque de la alimentación! Funciona mejor con microcontroladores y tarjetas que tengan un pin Enable que normalmente está en alto para habilitar el funcionamiento y conectado a tierra para deshabilitarlo.
Este regulador requiere al menos capacitores electrolíticos de 2,2uF tanto en la entrada como en la salida para su estabilidad; solo asegúrese de que su fuente de poder ya los tenga (¡casi con certeza los tiene)!
Documentos:
A voltage detector is handy for projects where you want to make sure your microcontroller doesn't run at a low voltage. For example, say you have a Feather Huzzah running on a lipoly battery every few minutes. Eventually the battery runs down, and goes below 3.3V, so the voltage to the ESP8266 core is too low, and could cause a lockup or corrupted data. Or maybe your battery is already drained and you're trying to charge it back up, but as you are trying to charge it up, the Huzzah turns on and the spike of current drains the battery immediately so it never gets through the trickle-charging stage.
This little chip is a simple solution: It monitors the voltage on one Input pin, and when that voltage goes below 3.3V, it will pull the Output pin low. If you connect that Output pin to the Enable pin on the Feather, it will make sure that the Huzzah does not run if the battery dips too low.
The KA75330 starts running at voltages as low as 0.8V so it'll be the first thing in your circuit that starts up. This little helper can really ease power start-up issues! Works best with microcontrollers and boards that have an Enable pin that is normally pulled high to enable function, and pulled to ground to disable.
This regulator requires at least 2,2uF electrolytic capacitors on both input and output for stability, just make sure your power supply already has those (it almost certainly does)!
