$ cat specs.txt
- circuito integradointegrated circuit
- NXP PCA9615NXP PCA9615
- voltaje de alimentación i2ci2c supply voltage
- 2.3-5.5V2.3-5.5V
- voltaje de alimentación diferencialdifferential supply voltage
- 3-5.5V3-5.5V
- alcance máximo del busmaximum bus range
- 100 pies100 feet
- interfazinterface
- I2C (Qwiic)I2C (Qwiic)
- conectores qwiicqwiic connectors
- 2x2x
- conectores de cablecable connectors
- RJ-45 (cable Ethernet)RJ-45 (Ethernet cable)
- separación de pinespin spacing
- 0.1"0.1"
- conector qwiicqwiic connector
- JST de 4 pines, paso de 1mm4-pin JST, 1mm pitch
a agregar al carritoadd to cart← → fotosphotosg c ir al carritogo to cart

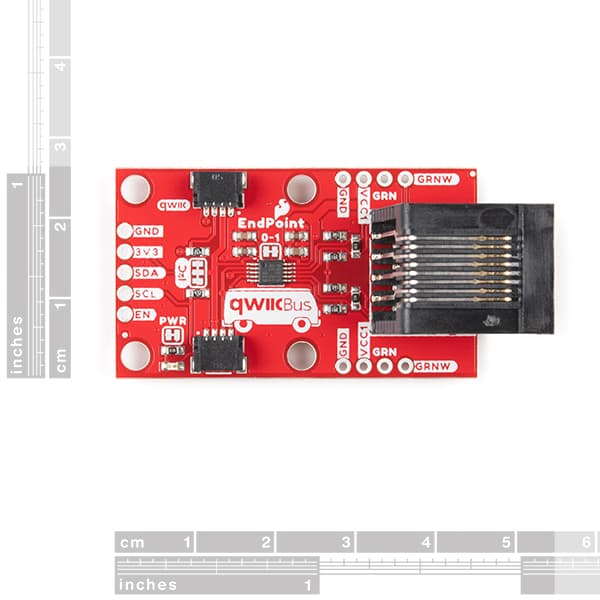

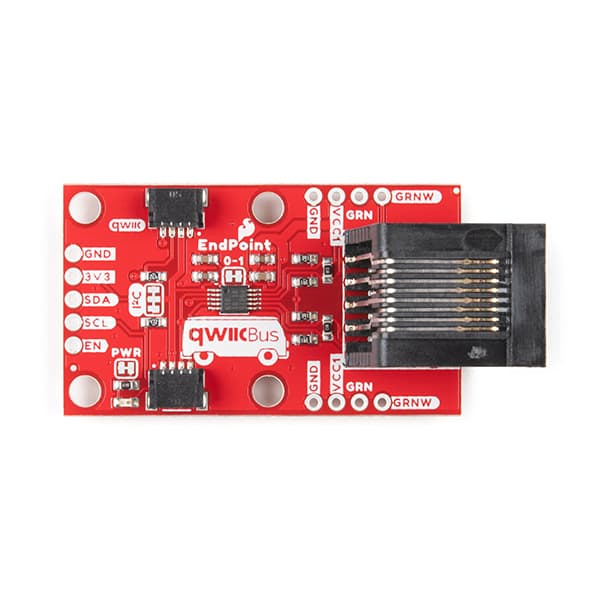

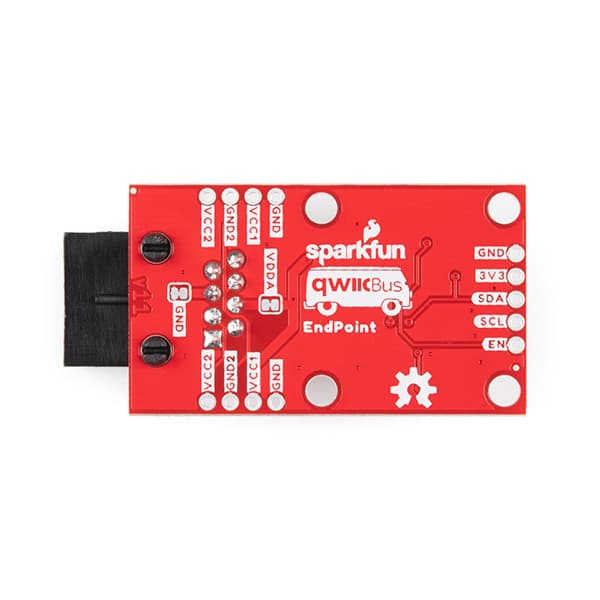

El SparkFun QwiicBus EndPoint es la forma más rápida y sencilla de extender el alcance de su bus de comunicación I2C. Este breakout utiliza el IC PCA9615 de NXP, que convierte las dos señales I2C predeterminadas en cuatro señales diferenciales, dos para SCL y dos para SDA. Las señales diferenciales se envían a través de un cable Ethernet, que se conecta al breakout mediante los conectores RJ-45 integrados en la tarjeta. La señalización diferencial permite que las señales I2C alcancen distancias de hasta 100ft. manteniendo la integridad de la señal. Para facilitar aún más la obtención de sus lecturas, toda la comunicación se realiza exclusivamente vía I2C, utilizando nuestro práctico sistema Qwiic, por lo que no se requiere soldar para conectarlo al resto de su sistema. Sin embargo, también se incluyen pines con separación de 0.1" en caso de que prefiera usar una protoboard.
La simplicidad del QwiicBus EndPoint es uno de sus mayores atractivos. Otros métodos de comunicación I2C requieren empaquetar la comunicación I2C en otro protocolo, ya sea RS-485 o 1-Wire. Sin embargo, el PCA9615 conserva el protocolo I2C mediante el uso de un transceptor diferencial.
Esta versión actualizada del Differential I2C Breakout agrega dos pines con separación de 0.1" conectados al par de hilos no utilizado de los conectores RJ-45, para que los usuarios puedan aprovechar fácilmente ese par libre para lo que deseen.
Ya sea que necesite extender el alcance de un sensor I2C en un vehículo autónomo afectado por el ruido de los motores o desee crear una amplia red de sensores en su hogar u oficina, el QwiicBus EndPoint es una excelente solución para extender la distancia y reducir la susceptibilidad al ruido.
El SparkFun Qwiic Connect System es un ecosistema de sensores, actuadores, shields y cables I2C que hacen que el prototipado sea más rápido y menos propenso a errores. Todas las tarjetas compatibles con Qwiic usan un conector JST común de 4 pines con paso de 1mm. Esto reduce el espacio requerido en el PCB, y las conexiones polarizadas garantizan que no pueda conectarlo de forma incorrecta.
CARACTERÍSTICAS
- Utiliza el IC buffer PCA9615
- Rango de voltaje de alimentación I2C: 2.3-5.5V
- Rango de voltaje de alimentación diferencial: 3-5.5V
- Múltiples configuraciones de alimentación según las necesidades de la aplicación
- Extiende el bus I2C hasta 100 pies
- 2x conectores Qwiic
DOCUMENTOS
The SparkFun QwiicBus EndPoint is the fastest and easiest way to extend the range of your I2C communication bus. The breakout uses NXP’s PCA9615 IC, which converts the two default I2C signals into four differential signals, two for SCL and two for SDA. The differential signals are sent over an Ethernet cable, which attaches to the breakout through the on-board RJ-45 connectors. The differential signaling allows the I2C signals to reach distances of up to 100ft. while still maintaining their signal integrity! To make it even easier to get your readings, all communication is enacted exclusively via I2C, utilizing our handy Qwiic system so no soldering is required to connect it to the rest of your system. However, we still have broken out 0.1"-spaced pins in case you prefer to use a breadboard.
The simplicity of the QwiicBus EndPoint is one of its biggest appeals. Other I2C communication methods require packetizing I2C communication into another protocol, be it RS-485 or 1-Wire. However, the PCA9615 keeps the I2C protocol by utilizing a differential transceiver.
This updated version of the Differential I2C Breakout adds two 0.1" spaced pins connected to the unused pair of wires on the RJ-45 connectors so users can easily take advantage of the unused pair for whatever they would like.
Whether you need to extend the range of an I2C sensor on an autonomous vehicle plagued with noise from motors or want to create a vast sensor network in your home or office, the QwiicBus EndPoint is a great solution to extend distance and reduce noise susceptibility.
The SparkFun Qwiic Connect System is an ecosystem of I2C sensors, actuators, shields and cables that make prototyping faster and less prone to error. All Qwiic-enabled boards use a common 1mm pitch, 4-pin JST connector. This reduces the amount of required PCB space, and polarized connections mean you can’t hook it up wrong.
FEATURES
- Uses the PCA9615 buffer IC
- I2C Supply voltage range: 2.3-5.5V
- Differential Supply voltage range: 3-5.5V
- Multiple power configurations depending on application needs
- Extends I2C bus up to 100 feet
- 2x Qwiic Connectors
