PLC 20 I/Os RELAY 7.0 (Arduino Leonardo inside)

sku DEV-AB20REL · categoríacategory microcontrollers

$189.95+iva+VAT
precio en USD
factura o tiquete electrónicoprice in USD
electronic invoice or receipt

quedan 11 left — envíos desde San José— ships from San José

cantidadquantity

Solo queda 1.Only 1 left.

antes de comprarbefore you buy
  • [✓] Envío desde San José, CR: por Correos de Costa Rica, o retiro en Centro Colón. Costo y plazo en el checkout.Ships from San José, CR: by Correos de Costa Rica, or pickup at Centro Colón. Cost and timing at checkout.
  • [✓] Envío gratis con Correos en pedidos desde $200.00 antes de IVA.Free shipping by Correos on orders of $200.00 or more before VAT.
  • [✓] Factura electrónica: pídala en el checkout con su cédula o la de su empresa.Electronic invoice: ask for it at checkout with your ID or your company's.
  • [✓] PagoPayment: Tarjeta de crédito o débito (Tilopay)Credit or debit card (Tilopay) · Compra-Click (enlace de pago por correo)Compra-Click (payment link by email) · Pagar al retirar en Centro Colón (datáfono)Pay at pickup in Centro Colón (card terminal) · SINPE MóvilSINPE Móvil · Depósito o transferencia bancariaBank deposit or transfer.
  • [✓] CuentaAccount: para comprar se inicia sesión.needed to check out. Crear cuentaCreate an account
  • [✓] ¿Dudas?Questions? contacto y soportecontact and support
specs

$ cat specs.txt

controladorcontroller
Arduino LeonardoArduino Leonardo
entradas/salidasinputs/outputs
20 I/Os20 I/Os
entradasinputs
9x analógicas (0-10Vdc) / digitales (24Vdc); 1x digital PNP (24Vdc) optoaislada9x analog (0-10Vdc) / digital (24Vdc); 1x optoisolated PNP digital (24Vdc)
salidasoutputs
7x digitales (24Vdc) / analógicas (0-10Vdc) / PWM (24Vdc); 3x digitales PNP7x digital (24Vdc) / analog (0-10Vdc) / PWM (24Vdc); 3x PNP digital
comunicacionescommunications
USB, RS-485, RS-232, I2C, SPIUSB, RS-485, RS-232, I2C, SPI
expansiónexpansion
Hasta 127 módulos (2.540 I/Os) vía I2C maestro-esclavoUp to 127 modules (2,540 I/Os) via I2C master-slave
potenciapower
30W30W
memoria flashflash memory
32kB (0.5kB usados por el bootloader)32kB (0.5kB used by the bootloader)
sramsram
2kB2kB
eepromeeprom
1kB1kB
velocidad de relojclock speed
16MHz16MHz

a agregar al carritoadd to cart← → fotosphotosg c ir al carritogo to cart

cat README.md

PLC basado en Arduino.

Cuenta con 20 entradas / salidas digitales.

La familia de productos ARDBOX ofrece la posibilidad de comunicación entre dos equipos mediante I2C, obteniendo una conexión maestro-esclavo.

La familia Basic Controllers ofrece la posibilidad de comunicación entre dos equipos mediante I2C, obteniendo una conexión maestro-esclavo.

Conexión y programación inmediatas.
La familia Basic Controllers, al utilizar un Arduino LEONARDO, le permite programarlo a través del USB. Esta característica le brinda acceso inmediato para programarlo, darle mantenimiento y prepararlo para su puesta en marcha. Le permite controlar sus equipos sin límites.

Módulos estandarizados.
Los diferentes dispositivos de la familia ARDBOX se programan exactamente de la misma manera. Una vez que haya usado uno de ellos, los demás se pueden configurar con la misma metodología.

Expandible
Mediante la conexión I2C que tiene toda la familia Basic Controllers puede conectar hasta 127 módulos, lo que significa que puede tener hasta 2.540 entradas / salidas en conexión maestro-esclavo. NOTA: para I2C debe indicarnos ese requerimiento.

Flexible y dinámico
Todos los componentes son configurables, tanto para configurarlos como para que realicen sus tareas como maestro o esclavo cuando se usan en conexión maestro-esclavo mediante I2C.

DOCUMENTACIÓN

GUÍA DEL USUARIO

Entradas/ Salidas (20 I/Os) (Arduino Leonardo incluido)

  •  10 entradas:
    • (9x) Entradas analógicas (0-10Vdc) / digitales (24Vdc), configurables mediante jumpers1
    • (1x) Entrada digital PNP ( 24Vdc). (Optoaislada)
  •  10 salidas:
    • (7x) Salidas digitales (24Vdc) / analógicas (0-10Vdc) / PWM (24Vdc), configurables mediante jumpers1.
    • (3x) Salidas digitales PNP.

Comunicaciones

  • (1x) Puerto USB.
  • (1x) RS-485*
  • (1x) RS-232*
  • (1x) I2C*
  • (1x) SPI*

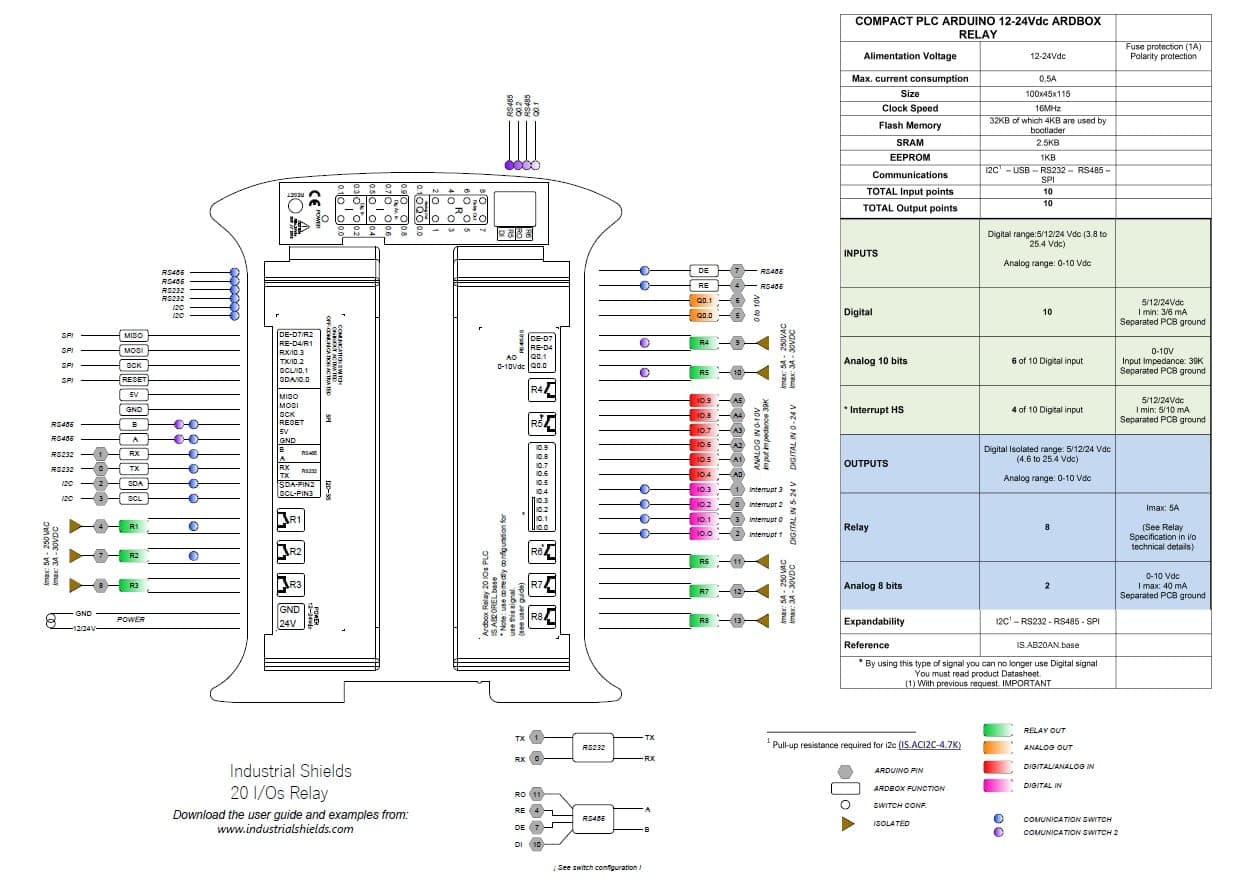

* Consulte el pinout para usar los puertos de comunicación, ya que la cantidad de entradas / salidas puede reducirse.

Otras especificaciones:

  • Potencia: 30W
  • Memoria flash: 32kB, de los cuales 0.5kB los usa el bootloader.
  • SRAM: 2kB
  • EEPROM: 1kB
  • Velocidad de reloj: 16MHz

Sitio web del fabricante



Arduino-based PLC.

It has 20 digital inputs / outputs.

ARDBOX product family offers the possibility of communication between two computers using I2C obtaining a master-slave connection.

Basic Controllers family offers the possibility of communication between two computers using I2C obtaining a master-slave connection.

Instant connection and programming.
The Basic Controllers family, as it uses an Arduino LEONARDO, lets you program it through the USB. This feature lets it an immediate access in order to program, mantain and prepare it for its set up. It lets you to control your equipmnent without no limits.

Standarised modules.
The different ARDBOX family devices are programmed exactly on the same way. Once you have used one of them, the rest can be configured on using the same methodology.

Expandable
Using the I2C connection which all the Basic Controllers family have you can connect up to 127 modules, which it means that you can have up to 2.540 Input / Ouputs in Master Slave connection. NOTE: for I2C you need to explain us that requirement.

Flexible and dynamic
All the components are configurable both configure like make your jobs as Master or Slave when used on Master-Slave connection through I2C.

DOCUMENTATION

USER GUIDE

Inputs/ Outputs (20 I/Os) (Arduino Leonardo included)

  •  10 Inputs:
    • (9x) Analog (0-10Vdc) / Digital (24Vdc) Inputs, configurable by jumpers1
    • (1x) Digital inputs PNP ( 24Vdc). (Opto-isolated)
  •  10 Outputs:
    • (7x) Digitals (24Vdc) / Analog (0-10Vdc) / PWM (24Vdc) outputs, configurables by Jumpers1.
    • (3x) Digital PNP outputs.

Comunicaciones

  • (1x) USB port.
  • (1x) RS-485*
  • (1x) RS-232*
  • (1x) I2C*
  • (1x) SPI*

* See pinout to use communications ports because the number of inputs / outputs can be reduced.

Other Specifications:

  • Power: 30W
  • Flash memory: 32kB of which 0.5kB used by bootloader.
  • SRAM: 2kB
  • EEPROM: 1kB
  • Clock Speed: 16MHz

Manufacture's website
