MSA311 Triple Axis Accelerometer - STEMMA QT / Qwiic
sku ADA-5309 · categoríacategory sensors
factura o tiquete electrónicoprice in USD
electronic invoice or receipt
quedan 11 left — envíos desde San José— ships from San José
cantidadquantity
Solo queda 1.Only 1 left.
- [✓] Envío desde San José, CR: por Correos de Costa Rica, o retiro en Centro Colón. Costo y plazo en el checkout.Ships from San José, CR: by Correos de Costa Rica, or pickup at Centro Colón. Cost and timing at checkout.
- [✓] Envío gratis con Correos en pedidos desde $200.00 antes de IVA.Free shipping by Correos on orders of $200.00 or more before VAT.
- [✓] Factura electrónica: pídala en el checkout con su cédula o la de su empresa.Electronic invoice: ask for it at checkout with your ID or your company's.
- [✓] PagoPayment: Tarjeta de crédito o débito (Tilopay)Credit or debit card (Tilopay) · Compra-Click (enlace de pago por correo)Compra-Click (payment link by email) · Pagar al retirar en Centro Colón (datáfono)Pay at pickup in Centro Colón (card terminal) · SINPE MóvilSINPE Móvil · Depósito o transferencia bancariaBank deposit or transfer.
- [✓] CuentaAccount: para comprar se inicia sesión.needed to check out. Crear cuentaCreate an account
- [✓] ¿Dudas?Questions? contacto y soportecontact and support
$ cat specs.txt
- ejesaxes
- 33
- resoluciónresolution
- 14 bits14 bits
- rango seleccionableselectable range
- ±2g/±4g/±8g/±16g±2g/±4g/±8g/±16g
- interfazinterface
- I2C o SPII2C or SPI
- dirección i2ci2c address
- 0x620x62
- conectoresconnectors
- STEMMA QT / QwiicSTEMMA QT / Qwiic
- voltaje de operaciónoperating voltage
- 3.3V o 5V3.3V or 5V
- tasa de datosdata rate
- 1 Hz a 500 Hz1 Hz to 500 Hz
- consumo en bajo consumolow-power consumption
- 2uA (solo el chip)2uA (chip only)
- deteccióndetection
- Toque, doble toque, orientación y caída libreTap, double tap, orientation and free fall
- salidaoutput
- InterrupciónInterrupt
- dimensionesdimensions
- 25.2mm x 17.7mm x 4.6mm25.2mm x 17.7mm x 4.6mm
- pesoweight
- 1.7g1.7g
- agujeros de montajemounting holes
- 44
- headerheader
- 0.1" estándarStandard 0.1"
a agregar al carritoadd to cart← → fotosphotosg c ir al carritogo to cart
El MSA311 es un acelerómetro de tres ejes súper pequeño y de bajo costo. Es económico, pero tiene casi todos los 'extras' que usted querría en un acelerómetro. La dirección I2C es 0x62
Este sensor se comunica por I2C o SPI (nuestro código de biblioteca es compatible con MSA311 y MS301), por lo que puede compartirlo con muchos otros sensores en el mismo bus I2C. Hay un pin de selección de dirección para que pueda tener dos acelerómetros compartiendo un bus I2C.

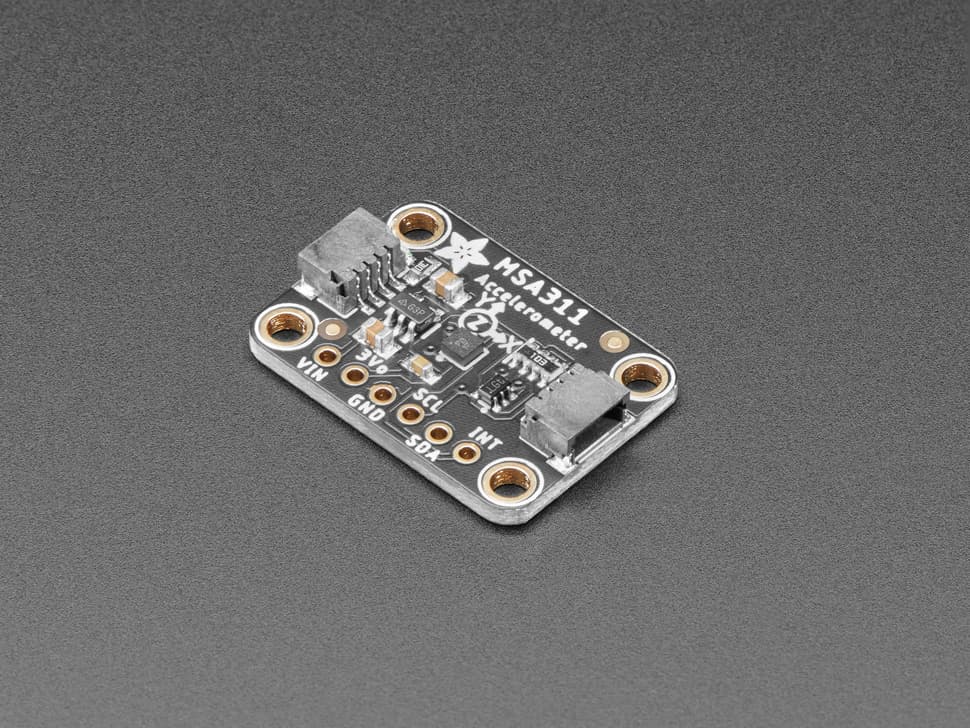

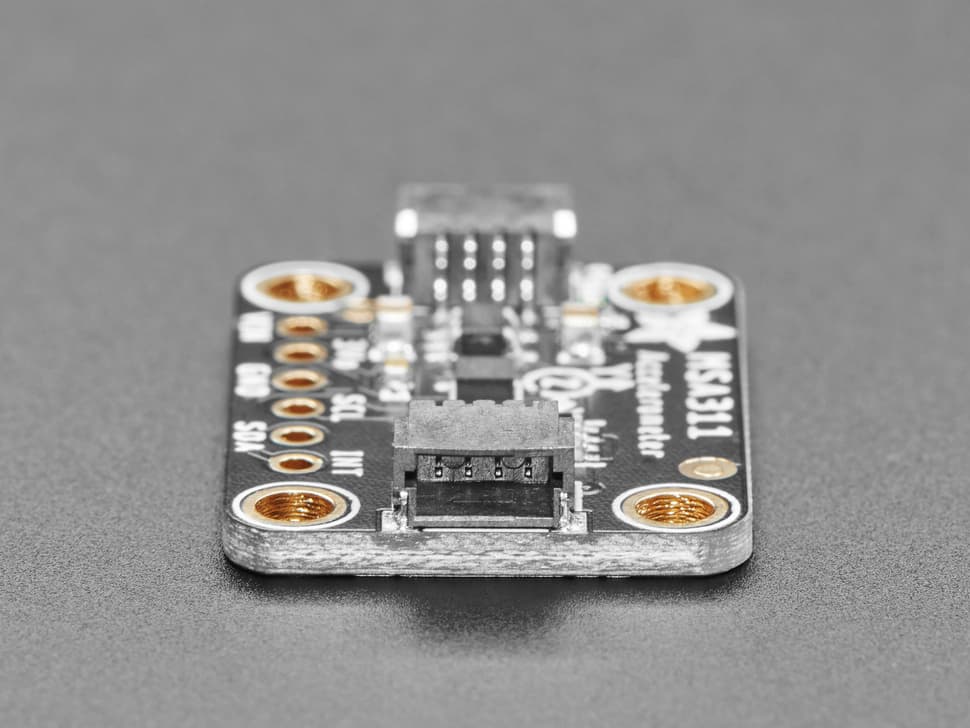

Para que pueda empezar rápido, diseñamos una PCB a la medida en el formato STEMMA QT, lo que facilita la conexión. Los conectores STEMMA QT a cada lado son compatibles con los conectores I2C SparkFun Qwiic. Esto le permite hacer conexiones sin soldadura entre su tarjeta de desarrollo y el MSA311, o encadenarlo con una amplia variedad de otros sensores y accesorios usando un cable compatible. El cable QT no está incluido, pero tenemos una variedad en la tienda
Por supuesto, sacamos todos los pines a headers estándar y agregamos un regulador de voltaje y conversión de nivel para que pueda usarlo con sistemas de 3.3V o 5V, como Raspberry Pi + la serie Feather o Arduino Uno, respectivamente.

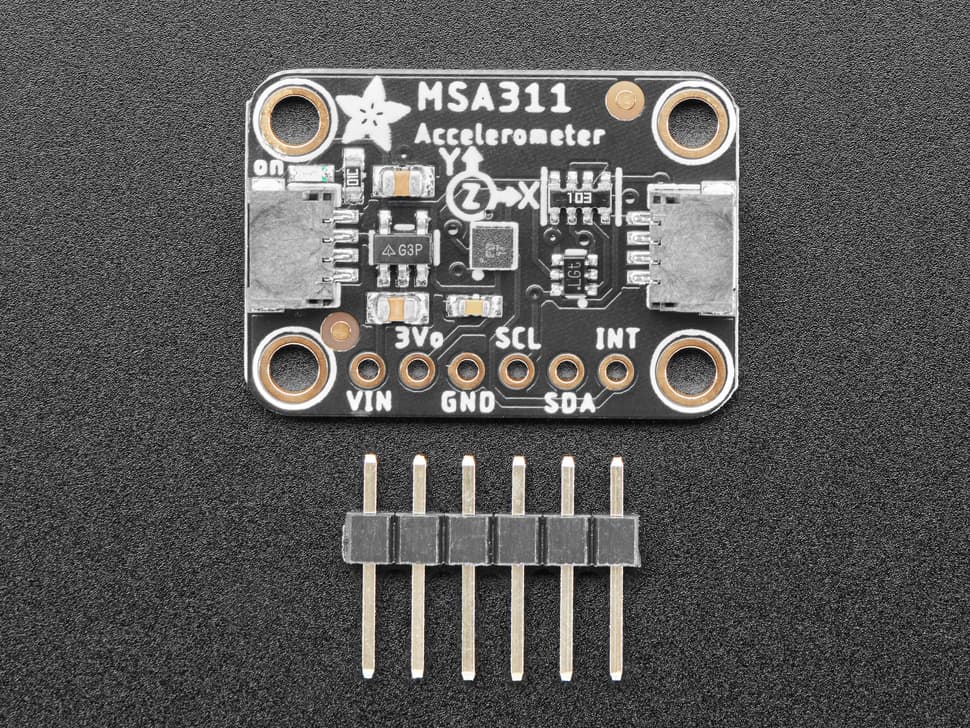

Incluye un poco de header estándar de 0.1" en caso de que quiera usarlo con una protoboard o perfboard. Cuatro agujeros de montaje para una fijación sencilla.
Detalles técnicos
- Detección en tres ejes, resolución de 14 bits
- Escala seleccionable de ±2g/±4g/±8g/±16g
- Interfaz I2C con dirección I2C fija 0x62
- Salida de interrupción
- Múltiples opciones de tasa de datos de 1 Hz a 500 Hz
- Consumo de corriente tan bajo como 2uA en modo de bajo consumo (solo el chip, sin incluir circuitería de soporte)
- Detección de toque, doble toque, orientación y caída libre
- Dimensiones del producto: 25.2mm x 17.7mm x 4.6mm / 1.0" x 0.7" x 0.2"
- Peso del producto: 1.7g / 0.1oz
Documentos
The MSA311 is a super small and low-cost triple-axis accelerometer. It's inexpensive, but has just about every 'extra' you'd want in an accelerometer. The I2C address is 0x62
This sensor communicates over I2C or SPI (our library code supports MSA311 and MS301) so you can share it with a bunch of other sensors on the same I2C bus. There's an address selection pin so you can have two accelerometers share an I2C bus.

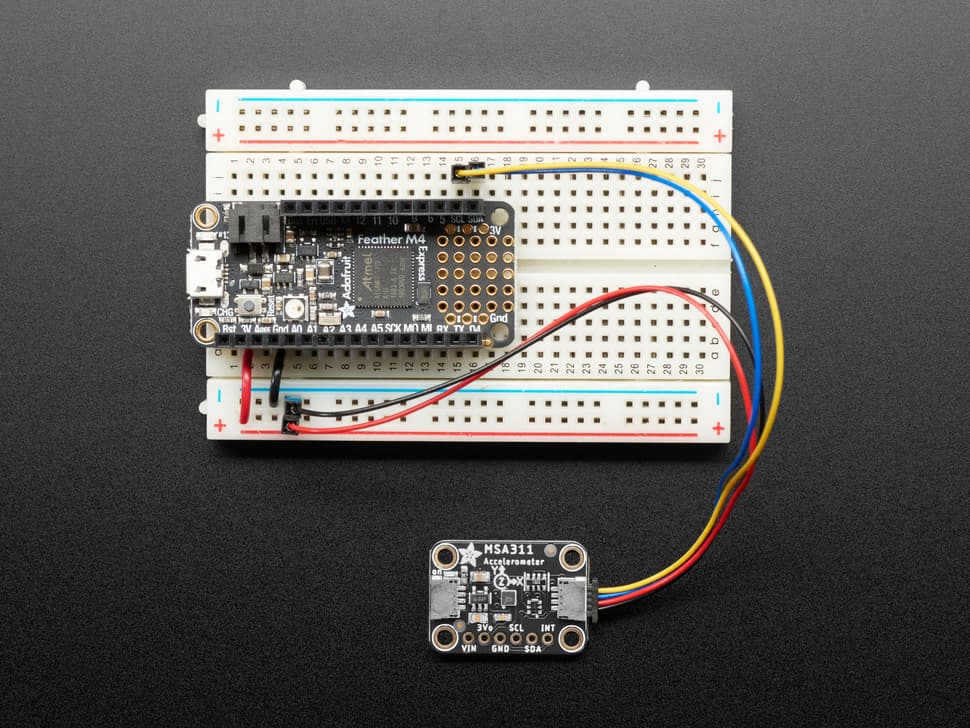

To get you going fast, we spun up a custom-made PCB in the STEMMA QT form factor, making them easy to interface with. The STEMMA QT connectors on either side are compatible with the SparkFun Qwiic I2C connectors. This allows you to make solderless connections between your development board and the MSA311 or to chain with a wide range of other sensors and accessories using a compatible cable. QT Cable is not included, but we have a variety in the shop
We’ve of course broken out all the pins to standard headers and added a voltage regulator and level shifting so allow you to use it with either 3.3V or 5V systems such as the Raspberry Pi + Feather series or Arduino Uno respectively.
Comes with a bit of 0.1" standard header in case you want to use it with a breadboard or perfboard. Four mounting holes for easy attachment.
Technical Details
- Three-axis sensing, 14-bit resolution
- ±2g/±4g/±8g/±16g selectable scaling
- I2C interface on fixed I2C address 0x62
- Interrupt output
- Multiple data rate options 1 Hz to 500 Hz
- As low as 2uA current draw in low power mode (just the chip itself, not including any supporting circuitry)
- Tap, Double-tap, orientation & freefall detection
- Product Dimensions: 25.2mm x 17.7mm x 4.6mm / 1.0" x 0.7" x 0.2"
- Product Weight: 1.7g / 0.1oz
