Momentary Rugged Metal Pushbutton - 16mm
sku ADA-481-RE · categoríacategory components
factura o tiquete electrónicoprice in USD
electronic invoice or receipt
elija una opciónchoose an option
Color
cantidadquantity
- [✓] Envío desde San José, CR: por Correos de Costa Rica, o retiro en Centro Colón. Costo y plazo en el checkout.Ships from San José, CR: by Correos de Costa Rica, or pickup at Centro Colón. Cost and timing at checkout.
- [✓] Envío gratis con Correos en pedidos desde $200.00 antes de IVA.Free shipping by Correos on orders of $200.00 or more before VAT.
- [✓] Factura electrónica: pídala en el checkout con su cédula o la de su empresa.Electronic invoice: ask for it at checkout with your ID or your company's.
- [✓] PagoPayment: Tarjeta de crédito o débito (Tilopay)Credit or debit card (Tilopay) · Compra-Click (enlace de pago por correo)Compra-Click (payment link by email) · Pagar al retirar en Centro Colón (datáfono)Pay at pickup in Centro Colón (card terminal) · SINPE MóvilSINPE Móvil · Depósito o transferencia bancariaBank deposit or transfer.
- [✓] CuentaAccount: para comprar se inicia sesión.needed to check out. Crear cuentaCreate an account
- [✓] ¿Dudas?Questions? contacto y soportecontact and support
$ cat specs.txt
- tipotype
- Pulsador momentáneoMomentary pushbutton
- diámetro del agujerohole diameter
- 16mm16mm
- capacidad del interruptorswitch rating
- 3A / 250VDC3A / 250VDC
- contactoscontacts
- 1 NO, 1 NC1 NO, 1 NC
- voltaje del ledled voltage
- 3 a 6V (nominal 6V)3 to 6V (6V nominal)
- color del ledled color
- AzulBlue
- materialmaterial
- Latón cromadoChrome-plated brass
- grosor del panelpanel thickness
- 1-13mm1-13mm
- resistencia de contactocontact resistance
- < 50 mOhm< 50 mOhm
- resistencia de aislamientoinsulation resistance
- > 1000 Mohm> 1000 Mohm
- temperatura de operaciónoperating temperature
- -20 C a +55 C-20 C to +55 C
- vida mecánicamechanical life
- > 500,000> 500,000
- vida eléctricaelectrical life
- > 50,000> 50,000
- fuerza de accionamientoactuation force
- 1.5 - 2.5 N1.5 - 2.5 N
- recorrido de accionamientoactuation travel
- 2mm2mm
a agregar al carritoadd to cart← → fotosphotosg c ir al carritogo to cart
Estos botones metálicos cromados son robustos ¡y se ven muy bien! Simplemente perfore un agujero de 16mm en cualquier material de hasta 1/2" de grosor y podrá colocarlos en su lugar; incluso traen un empaque de hule para evitar que entre agua al gabinete. En el frente del botón hay un actuador metálico plano, rodeado por un anillo LED azul de plástico. En la parte trasera hay 3 contactos para el botón (común, normalmente abierto y normalmente cerrado) y 2 para el anillo LED azul (+ y -). Conecte de 3 a 6V al LED para que se ilumine muy bien, ¡tiene una resistencia incorporada! Si desea usarlo con un voltaje mayor, por ejemplo 12V o 24V, simplemente agregue una resistencia de 470 ohm en serie con la conexión del LED para mantener la corriente del LED en aproximadamente 20mA.
Este botón es un pulsador momentáneo: cuando usted lo presiona, el contacto 'normalmente abierto' se pone en corto con el contacto común. Cuando lo suelta, los contactos se abren de nuevo.
El interruptor y el LED están separados, así que puede cablearlo para que se encienda al presionarlo, o al revés, ¡o como usted desee! ¡Revise los detalles técnicos para más información!
DETALLES TÉCNICOS
- Diámetro del agujero de perforación: 16mm
- Capacidad del interruptor: 3A / 250VDC
- Contactos del interruptor: 1 NO, 1 NC
- Material: latón cromado
- Resistencia de contacto: < 50 mOhm
- Resistencia de aislamiento: > 1000 Mohm
- Temperatura: -20 C a +55 C
- Vida mecánica: > 500,000
- Vida eléctrica: > 50,000
- Grosor del panel: 1-13mm
- Fuerza de accionamiento: 1.5 - 2.5 N
- Recorrido de accionamiento: 2mm
- Voltaje nominal de la lámpara: 6V

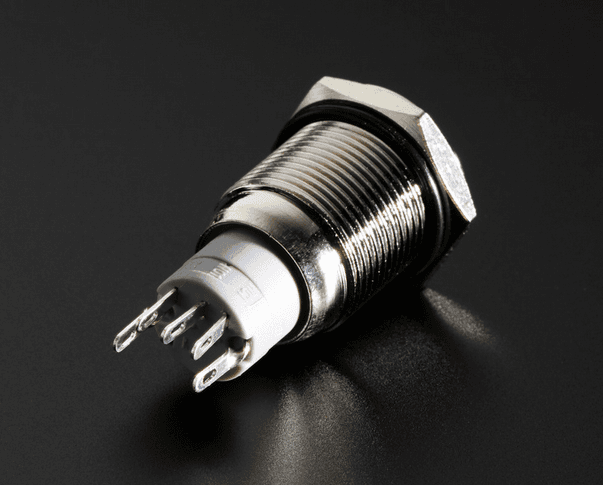

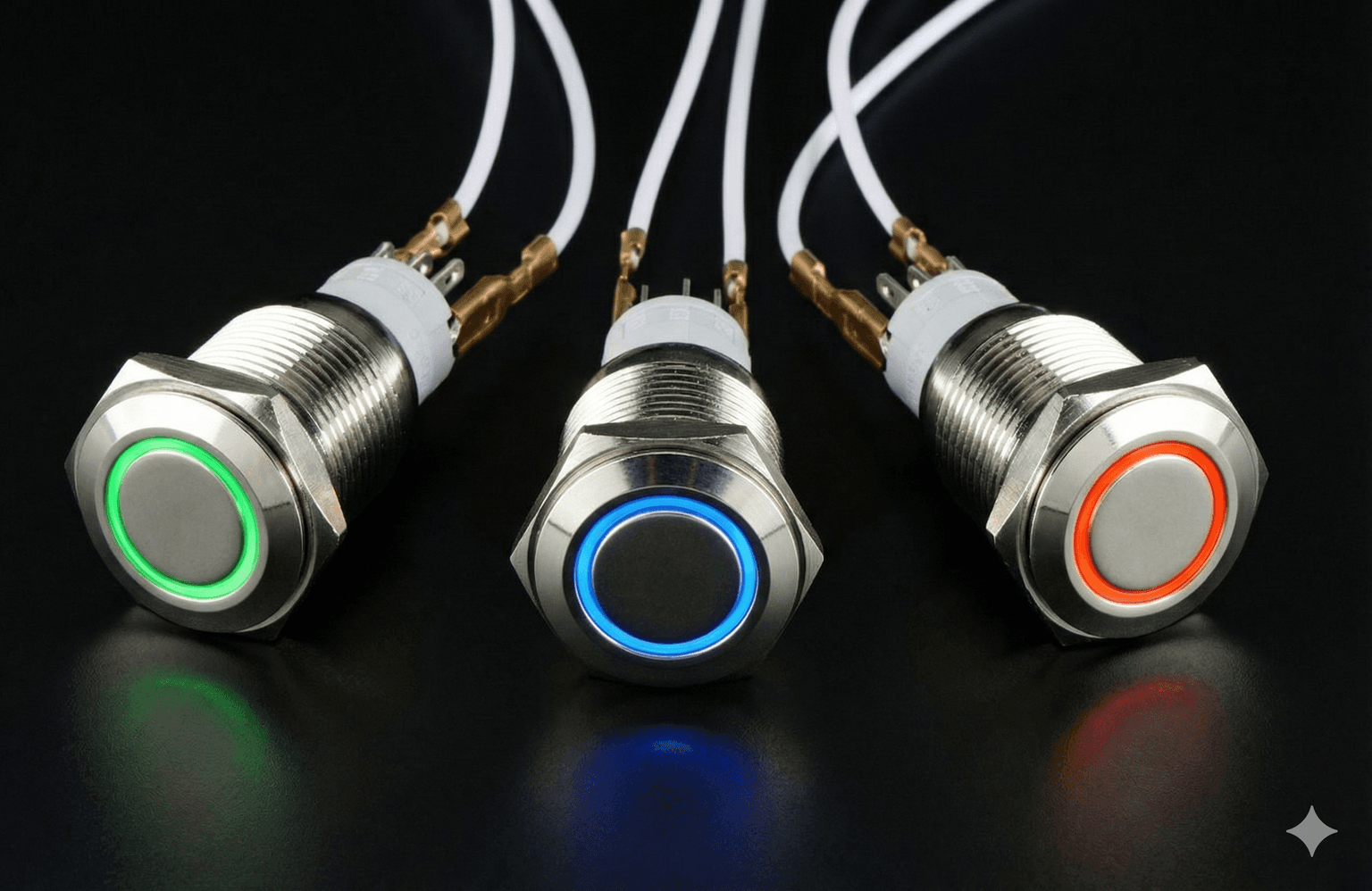

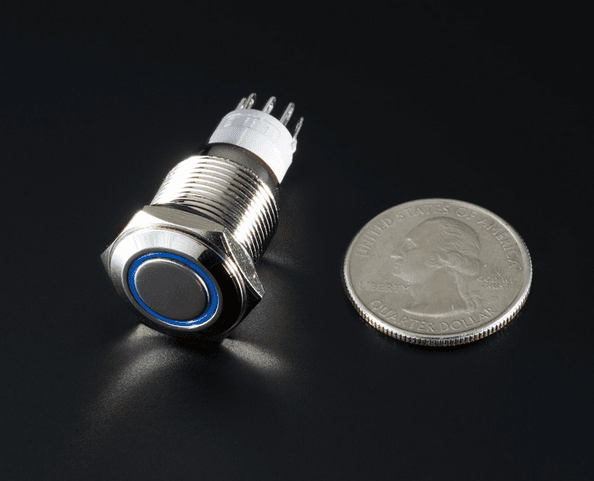

These chrome-plated metal buttons are rugged and look real good while doing it! Simply drill a 16mm hole into any material up to 1/2" thick and you can fit these in place, there's even a rubber gasket to keep water out of the enclosure. On the front of the button is a flat metal actuator, surrounded by a blue plastic LED ring. On the back there are 3 contacts for the button (common, normally-open and normally-closed) and 2 for the blue LED ring (+ and -). Connect 3 to 6V to the LED to have it light up nicely, there's a built in resistor! If you want to use this with a higher voltage, say 12V or 24V, simply add a 470 ohm resistor in series with the LED connection to keep the LED current at around 20mA.
This button is a momentary push button, when you press it the 'normally-open' contact shorts to the common contact. When you release it, the contacts open up again.
The switch and LED are separated, so you could wire it to turn on when pressed or vice versa or whatever you wish! Check the tech details for information!
TECHNICAL DETAILS
- Drill hole diameter: 16mm
- Switch rating: 3A / 250VDC
- Switch contacts: 1 NO, 1 NC
- Material: Chrome plated brass
- Contact resistance: < 50 mOhm
- Insulation resistance: > 1000 Mohm
- Temperature: -20 C to +55 C
- Mechanical life: > 500,000
- Electrical life: > 50,000
- Panel thickness: 1-13mm
- Operating pressure: 1.5 - 2.5 N
- Operating stroke: 2mm
- Lamp rated voltage: 6V
