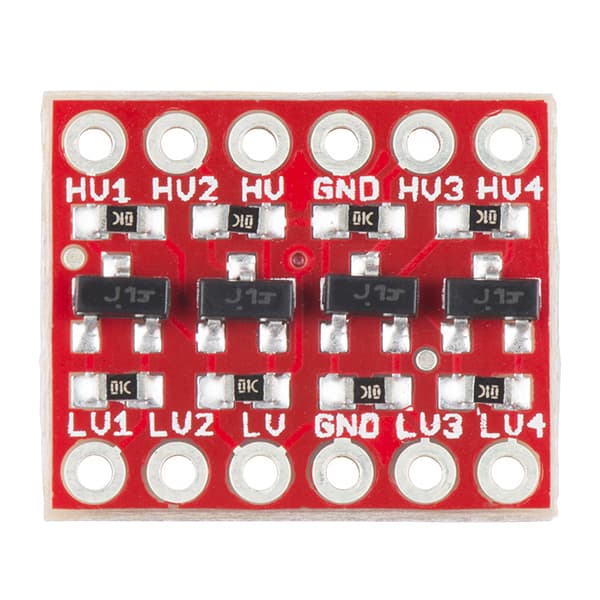

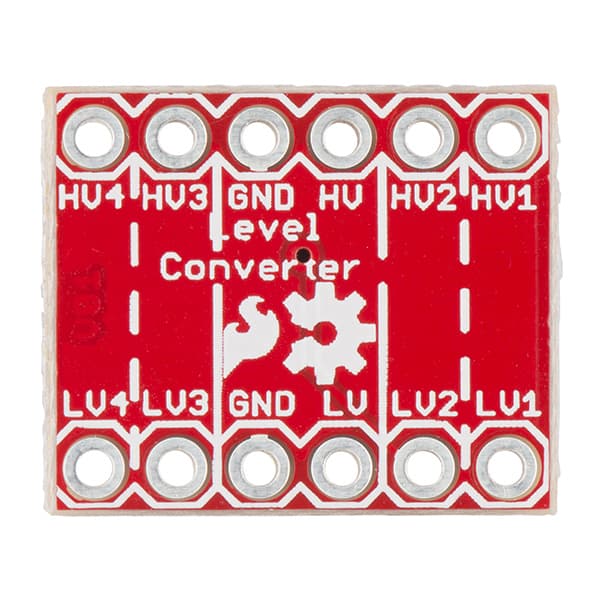

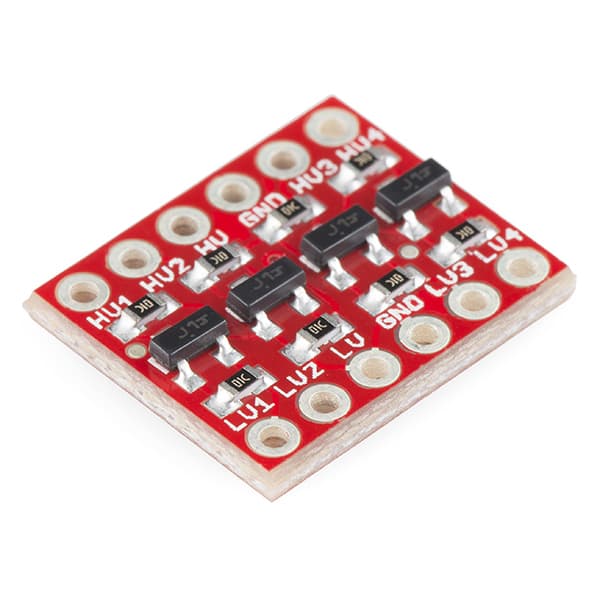

Logic Level Converter - Bi-Directional
sku BOB-12009 · categoríacategory components
factura o tiquete electrónicoprice in USD
electronic invoice or receipt
en stockin stock — envíos desde San José— ships from San José
cantidadquantity
- [✓] Envío desde San José, CR: por Correos de Costa Rica, o retiro en Centro Colón. Costo y plazo en el checkout.Ships from San José, CR: by Correos de Costa Rica, or pickup at Centro Colón. Cost and timing at checkout.
- [✓] Envío gratis con Correos en pedidos desde $200.00 antes de IVA.Free shipping by Correos on orders of $200.00 or more before VAT.
- [✓] Factura electrónica: pídala en el checkout con su cédula o la de su empresa.Electronic invoice: ask for it at checkout with your ID or your company's.
- [✓] PagoPayment: Tarjeta de crédito o débito (Tilopay)Credit or debit card (Tilopay) · Compra-Click (enlace de pago por correo)Compra-Click (payment link by email) · Pagar al retirar en Centro Colón (datáfono)Pay at pickup in Centro Colón (card terminal) · SINPE MóvilSINPE Móvil · Depósito o transferencia bancariaBank deposit or transfer.
- [✓] CuentaAccount: para comprar se inicia sesión.needed to check out. Crear cuentaCreate an account
- [✓] ¿Dudas?Questions? contacto y soportecontact and support
$ cat specs.txt
- tipotype
- Convertidor de nivel lógico bidireccionalBi-directional logic level converter
- conversiónconversion
- 5V a 3.3V y 3.3V a 5V5V to 3.3V and 3.3V to 5V
- voltajes bajos compatiblessupported low voltages
- 3.3V, 2.8V, 1.8V3.3V, 2.8V, 1.8V
- canaleschannels
- 4 pines lado alto a 4 pines lado bajo4 high-side pins to 4 low-side pins
- entradas/salidas por ladoinputs/outputs per side
- 2 entradas y 2 salidas2 inputs and 2 outputs
- pines de alimentaciónpower pins
- HV, LV, GNDHV, LV, GND
- transistortransistor
- BSS138BSS138
- dimensionesdimensions
- 0.63 x 0.52" (16.05 x 13.33mm)0.63 x 0.52" (16.05 x 13.33mm)
a agregar al carritoadd to cart← → fotosphotosg c ir al carritogo to cart
Si alguna vez ha intentado conectar un dispositivo de 3.3V a un sistema de 5V, sabe lo complicado que puede ser. El convertidor de nivel lógico bidireccional de SparkFun es un dispositivo pequeño que reduce de forma segura señales de 5V a 3.3V Y eleva señales de 3.3V a 5V al mismo tiempo. Este convertidor de nivel también funciona con dispositivos de 2.8V y 1.8V. Lo que realmente distingue a este convertidor de nivel lógico de nuestras versiones anteriores es que usted puede definir sus voltajes alto y bajo, y elevar y reducir entre ellos de forma segura en el mismo canal. Cada convertidor de nivel tiene la capacidad de convertir 4 pines del lado alto a 4 pines del lado bajo, con dos entradas y dos salidas en cada lado.
El convertidor de nivel es muy fácil de usar. La tarjeta debe alimentarse con las dos fuentes de voltaje (voltaje alto y voltaje bajo) que utiliza su sistema. El voltaje alto (5V, por ejemplo) va al pin ‘HV’, el voltaje bajo (3.3V, por ejemplo) a ‘LV’, y la tierra del sistema al pin ‘GND’.

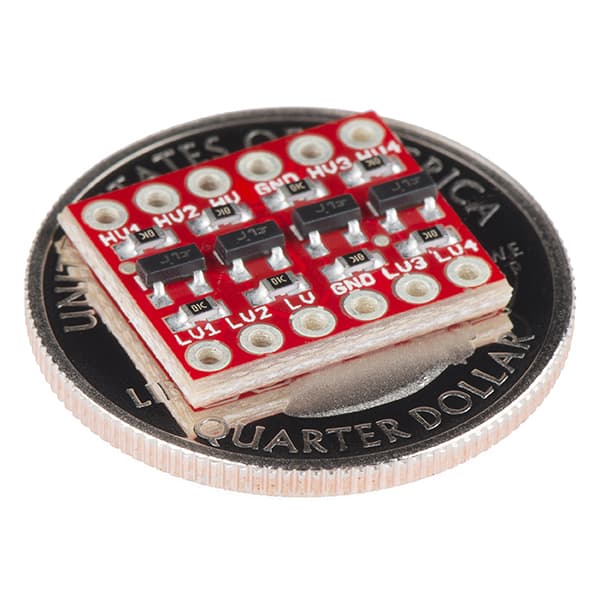

Dimensiones: 0.63 x 0.52" (16.05 x 13.33mm)
Documentos:
If you’ve ever tried to connect a 3.3V device to a 5V system, you know what a challenge it can be. The SparkFun bi-directional logic level converter is a small device that safely steps down 5V signals to 3.3V AND steps up 3.3V to 5V at the same time. This level converter also works with 2.8V and 1.8V devices. What really separates this Logic level converter from our previous versions is that you can successfully set your high and low voltages and step up and down between them safely on the same channel. Each level converter has the capability of converting 4 pins on the high side to 4 pins on the low side with two inputs and two outputs provided for each side.
The level converter is very easy to use. The board needs to be powered from the two voltages sources (high voltage and low voltage) that your system is using. High voltage (5V for example) to the ‘HV’ pin, low voltage (3.3V for example) to ‘LV’, and ground from the system to the ‘GND’ pin.
Dimensions: 0.63 x 0.52" (16.05 x 13.33mm)
Documents:
