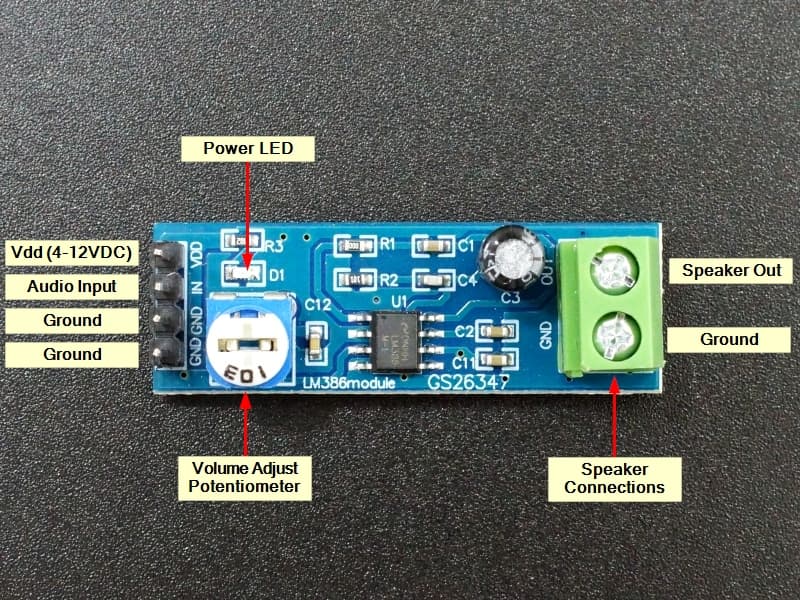

LM386 Audio Amplifier Module

sku COM-CB02147 · categoríacategory components

$2.95+iva+VAT
precio en USD
factura o tiquete electrónicoprice in USD
electronic invoice or receipt

en stockin stock — envíos desde San José— ships from San José

cantidadquantity

antes de comprarbefore you buy
  • [✓] Envío desde San José, CR: por Correos de Costa Rica, o retiro en Centro Colón. Costo y plazo en el checkout.Ships from San José, CR: by Correos de Costa Rica, or pickup at Centro Colón. Cost and timing at checkout.
  • [✓] Envío gratis con Correos en pedidos desde $200.00 antes de IVA.Free shipping by Correos on orders of $200.00 or more before VAT.
  • [✓] Factura electrónica: pídala en el checkout con su cédula o la de su empresa.Electronic invoice: ask for it at checkout with your ID or your company's.
  • [✓] PagoPayment: Tarjeta de crédito o débito (Tilopay)Credit or debit card (Tilopay) · Compra-Click (enlace de pago por correo)Compra-Click (payment link by email) · Pagar al retirar en Centro Colón (datáfono)Pay at pickup in Centro Colón (card terminal) · SINPE MóvilSINPE Móvil · Depósito o transferencia bancariaBank deposit or transfer.
  • [✓] CuentaAccount: para comprar se inicia sesión.needed to check out. Crear cuentaCreate an account
  • [✓] ¿Dudas?Questions? contacto y soportecontact and support
specs

$ cat specs.txt

chipchip
LM386LM386
voltaje de alimentaciónsupply voltage
4 V–12 V4 V–12 V
potencia máximamaximum power
325mW325mW
ganancia de voltajevoltage gain
20 a 20020 to 200
impedancia de cargaload impedance
4 Ohm – 32 Ohm4 Ohm – 32 Ohm
distorsióndistortion
0.2% (AV = 20, VS = 6 V, RL = 8 Ω, PO = 125 mW, f = 1 kHz)0.2% (AV = 20, VS = 6 V, RL = 8 Ω, PO = 125 mW, f = 1 kHz)
entradainput
Referenciada a tierraGround-referenced

a agregar al carritoadd to cart← → fotosphotosg c ir al carritogo to cart

cat README.md

El LM386 es un amplificador de audio de bajo voltaje y bajo consumo diseñado para aplicaciones de audio de baja potencia. Es un amplificador de audio de propósito general, comúnmente utilizado en proyectos electrónicos para amplificar señales de audio provenientes de fuentes como micrófonos, radios FM, reproductores de audio y dispositivos similares.

Al trabajar con el LM386, es importante seguir las especificaciones y recomendaciones de la hoja de datos proporcionada por el fabricante para asegurar un rendimiento óptimo y evitar posibles problemas. Además, tome en cuenta las recomendaciones de diseño del circuito y de distribución de componentes para minimizar la interferencia y mejorar la calidad del audio amplificado.

Características

  • Bajo voltaje de alimentación: puede operar con voltajes desde 4V, lo que lo hace adecuado para aplicaciones de bajo consumo.
  • Bajo consumo de energía: está diseñado para ser eficiente energéticamente, lo que lo hace ideal para dispositivos alimentados por baterías.
  • Ganancia ajustable: el módulo LM386 tiene una ganancia interna predeterminada, pero esta puede ajustarse conectando componentes externos.
  • Fácil de usar: tiene un diseño sencillo y puede utilizarse con un número mínimo de componentes externos.
  • Amplificador de potencia: aunque no es adecuado para aplicaciones de alta potencia, es capaz de amplificar señales de audio lo suficiente para muchos proyectos.
  • Bajo costo: es relativamente económico y fácil de conseguir, lo que lo hace popular entre los aficionados a la electrónica.

Especificaciones:

  • Funcionamiento con baterías
  • Mínimo de componentes externos
  • Amplio rango de voltaje de alimentación: 4 V–12 V
  • P máx = 325mW
  • Ganancias de voltaje de 20 a 200
  • Entrada referenciada a tierra
  • Carga: 4 Ohm – 32 Ohm
  • Voltaje de reposo de salida autocentrado
  • Baja distorsión: 0.2% (AV = 20, VS = 6 V, RL = 8 Ω, PO = 125 mW, f = 1 kHz)

Documentos:



The LM386 is a low-voltage, low-power audio amplifier designed for use in low-power audio applications. It is a general-purpose audio amplifier commonly used in electronic projects to amplify audio signals from sources such as microphones, FM radios, audio players, and similar devices.

When working with the LM386, it is important to follow the specifications and guidelines in the datasheet provided by the manufacturer to ensure optimal performance and avoid potential issues. Additionally, consider recommendations for circuit design and component layout to minimize interference and improve the quality of the amplified audio.

Features

  • Low supply voltage: It can operate with voltages as low as 4V, making it suitable for low-power applications.
  • Low power consumption: It is designed to be power-efficient, making it ideal for battery-powered devices.
  • Adjustable gain: The LM386 module has a default internal gain, but it can be adjusted by connecting external components.
  • Easy to use: It has a simple design and can be used with a minimal number of external components.
  • Power amplifier: While not suitable for high-power applications, it is capable of amplifying audio signals sufficiently for many projects.
  • Low cost: It is relatively inexpensive and easy to find, making it popular among electronics enthusiasts.

Specifications:

  • Battery Operation
  • Minimum External Parts
  • Wide Supply Voltage Range: 4 V–12 V
  • P max = 325mW
  • Voltage Gains from 20 to 200
  • Ground-Referenced Input
  • Load: 4 Ohm – 32 Ohm
  • Self-Centering Output Quiescent Voltage
  • Low Distortion: 0.2% (AV = 20, VS = 6 V, RL = 8 Ω, PO = 125 mW, f = 1 kHz)

Documents:
