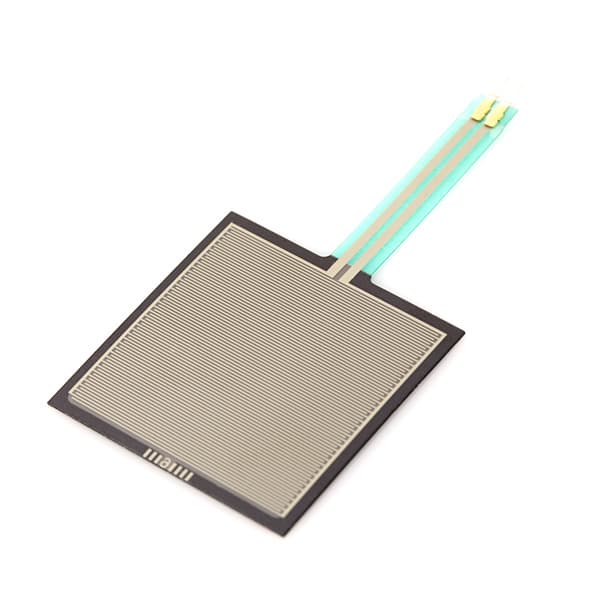

Force Sensitive Resistor - Square · imagen 1
fotosphotos
Sensors

Force Sensitive Resistor - Square

sku SEN-09376 · categoríacategory sensors

$19.95+iva+VAT
precio en USD
factura o tiquete electrónicoprice in USD
electronic invoice or receipt

en stockin stock — envíos desde San José— ships from San José

cantidadquantity

antes de comprarbefore you buy
  • [✓] Envío desde San José, CR: por Correos de Costa Rica, o retiro en Centro Colón. Costo y plazo en el checkout.Ships from San José, CR: by Correos de Costa Rica, or pickup at Centro Colón. Cost and timing at checkout.
  • [✓] Envío gratis con Correos en pedidos desde $200.00 antes de IVA.Free shipping by Correos on orders of $200.00 or more before VAT.
  • [✓] Factura electrónica: pídala en el checkout con su cédula o la de su empresa.Electronic invoice: ask for it at checkout with your ID or your company's.
  • [✓] PagoPayment: Tarjeta de crédito o débito (Tilopay)Credit or debit card (Tilopay) · Compra-Click (enlace de pago por correo)Compra-Click (payment link by email) · Pagar al retirar en Centro Colón (datáfono)Pay at pickup in Centro Colón (card terminal) · SINPE MóvilSINPE Móvil · Depósito o transferencia bancariaBank deposit or transfer.
  • [✓] CuentaAccount: para comprar se inicia sesión.needed to check out. Crear cuentaCreate an account
  • [✓] ¿Dudas?Questions? contacto y soportecontact and support
specs

$ cat specs.txt

rango de fuerzaforce range
100g-10kg100g-10kg
área de detecciónsensing area
1.75x1.5"1.75x1.5"
resistencia sin presiónunpressed resistance
>1MΩ>1MΩ
paso de pinespin pitch
0.1"0.1"
número de pinesnumber of pins
22
largo totaloverall length
3.5"3.5"
ancho totaloverall width
1.75"1.75"
montajemounting
Respaldo de hule autoadhesivoSelf-adhesive rubber backing

a agregar al carritoadd to cart← → fotosphotosg c ir al carritogo to cart

cat README.md

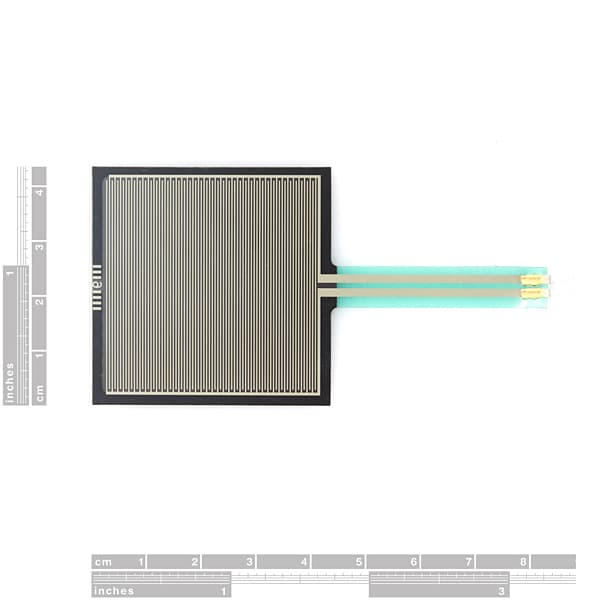

Este es un resistor sensible a la fuerza con un área de detección cuadrada de 1.75x1.5". Este FSR varía su resistencia según la presión que se aplique sobre el área de detección. Cuanto mayor sea la fuerza, menor será la resistencia. Cuando no se aplica presión sobre el FSR, su resistencia es mayor a 1MΩ. Este FSR puede detectar fuerza aplicada en cualquier punto del rango de 100g-10kg.

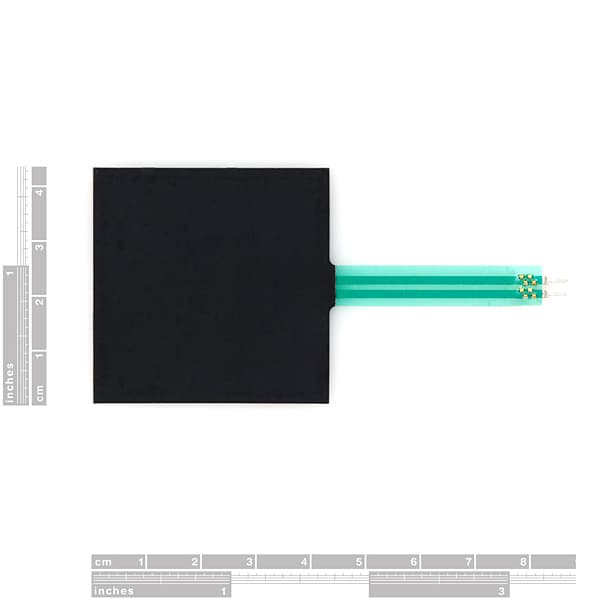

Dos pines salen de la parte inferior del sensor con un paso de 0.1", lo que lo hace compatible con protoboard. En el otro lado del área de detección hay un respaldo de hule autoadhesivo para montar el FSR.

Estos sensores son fáciles de configurar y excelentes para detectar presión, pero no son muy precisos. Úselos para detectar si se están presionando, pero tal vez no le convenga usarlos como báscula.

Dimensiones:

  • Largo total: 3.5"
  • Ancho total: 1.75"
  • Área de detección: 1.75x1.5"

Documentos:

This is a force sensitive resistor with a square, 1.75x1.5", sensing area. This FSR will vary its resistance depending on how much pressure is being applied to the sensing area. The harder the force, the lower the resistance. When no pressure is being applied to the FSR its resistance will be larger than 1MΩ. This FSR can sense applied force anywhere in the range of 100g-10kg.

Two pins extend from the bottom of the sensor with 0.1" pitch making it bread board friendly. There is a peel-and-stick rubber backing on the other side of the sensing area to mount the FSR.

These sensors are simple to set up and great for sensing pressure, but they aren't incredibly accurate. Use them to sense if it's being squeezed, but you may not want to use it as a scale.

Dimensions:

  • Overall length: 3.5"
  • Overall width: 1.75"
  • Sensing area: 1.75x1.5"

Documents:
