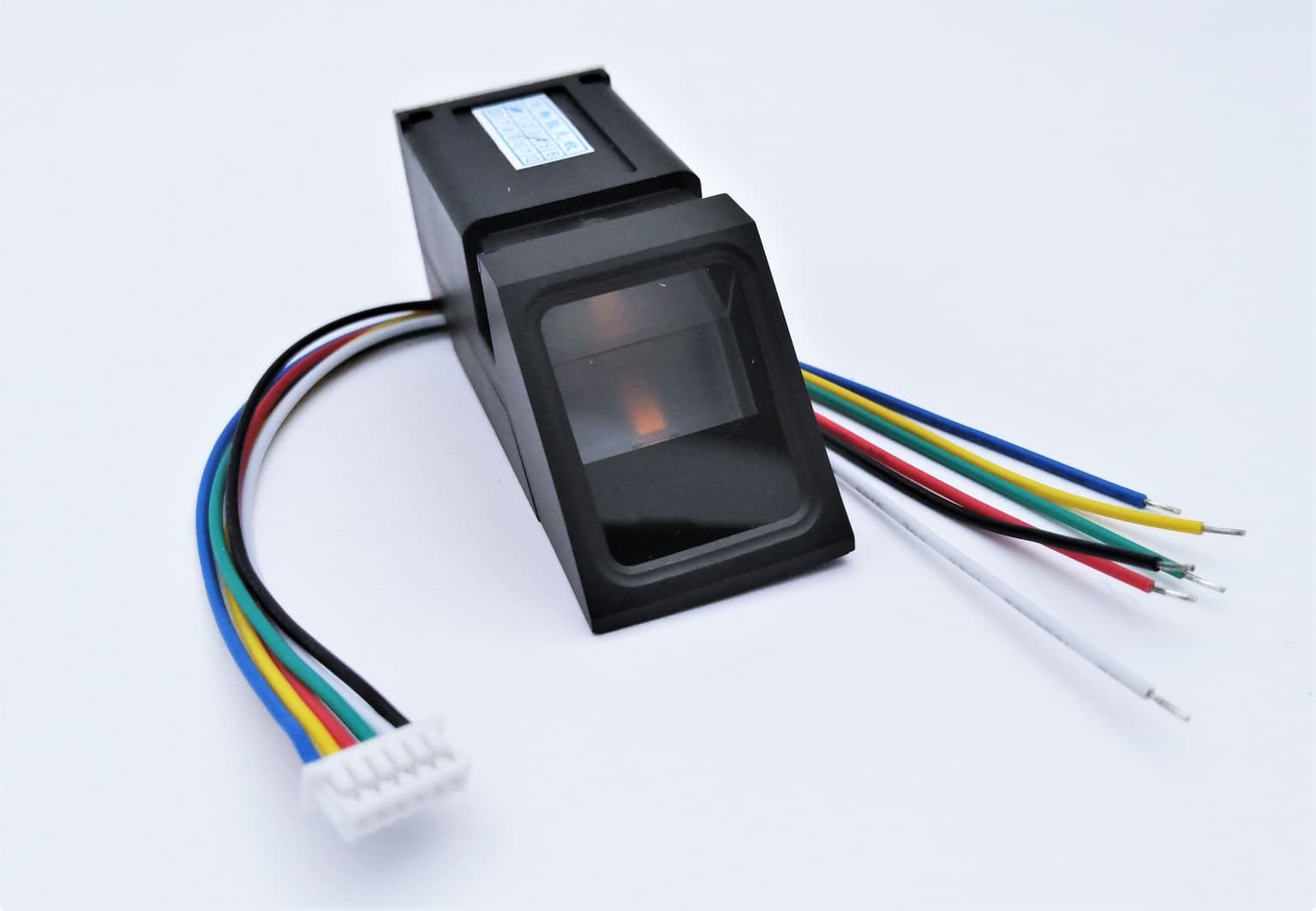

Fingerprint sensor · imagen 1
fotosphotos
Sensors

Fingerprint sensor

sku ADA-751 · categoríacategory sensors

$69.95+iva+VAT
precio en USD
factura o tiquete electrónicoprice in USD
electronic invoice or receipt

quedan 11 left — envíos desde San José— ships from San José

cantidadquantity

Solo queda 1.Only 1 left.

antes de comprarbefore you buy
  • [✓] Envío desde San José, CR: por Correos de Costa Rica, o retiro en Centro Colón. Costo y plazo en el checkout.Ships from San José, CR: by Correos de Costa Rica, or pickup at Centro Colón. Cost and timing at checkout.
  • [✓] Envío gratis con Correos en pedidos desde $200.00 antes de IVA.Free shipping by Correos on orders of $200.00 or more before VAT.
  • [✓] Factura electrónica: pídala en el checkout con su cédula o la de su empresa.Electronic invoice: ask for it at checkout with your ID or your company's.
  • [✓] PagoPayment: Tarjeta de crédito o débito (Tilopay)Credit or debit card (Tilopay) · Compra-Click (enlace de pago por correo)Compra-Click (payment link by email) · Pagar al retirar en Centro Colón (datáfono)Pay at pickup in Centro Colón (card terminal) · SINPE MóvilSINPE Móvil · Depósito o transferencia bancariaBank deposit or transfer.
  • [✓] CuentaAccount: para comprar se inicia sesión.needed to check out. Crear cuentaCreate an account
  • [✓] ¿Dudas?Questions? contacto y soportecontact and support
specs

$ cat specs.txt

voltaje de alimentaciónsupply voltage
3.6 - 6.0VDC3.6 - 6.0VDC
corriente de operaciónoperating current
120mA máx.120mA max.
corriente picopeak current
150mA máx.150mA max.
interfazinterface
Serial TTLTTL Serial
velocidad en baudiosbaud rate
9600, 19200, 28800, 38400, 57600 (por defecto 57600)9600, 19200, 28800, 38400, 57600 (default 57600)
capacidad de almacenamientostorage capacity
162 plantillas162 templates
tiempo de captura de huellafingerprint imaging time
<1.0 segundos<1.0 seconds
área de la ventanawindow area
14mm x 18mm14mm x 18mm
tasa de falsa aceptaciónfalse acceptance rate
<0.001% (nivel de seguridad 3)<0.001% (security level 3)
tasa de falso rechazofalse rejection rate
<1.0% (nivel de seguridad 3)<1.0% (security level 3)
temperatura de operaciónoperating temperature
-20C a +50C-20C to +50C
humedad de operaciónoperating humidity
40%-85% RH40%-85% RH
dimensiones totalesoverall dimensions
56 x 20 x 21.5mm56 x 20 x 21.5mm
pesoweight
20 gramos20 grams
archivo de plantillatemplate file
512 bytes512 bytes

a agregar al carritoadd to cart← → fotosphotosg c ir al carritogo to cart

cat README.md

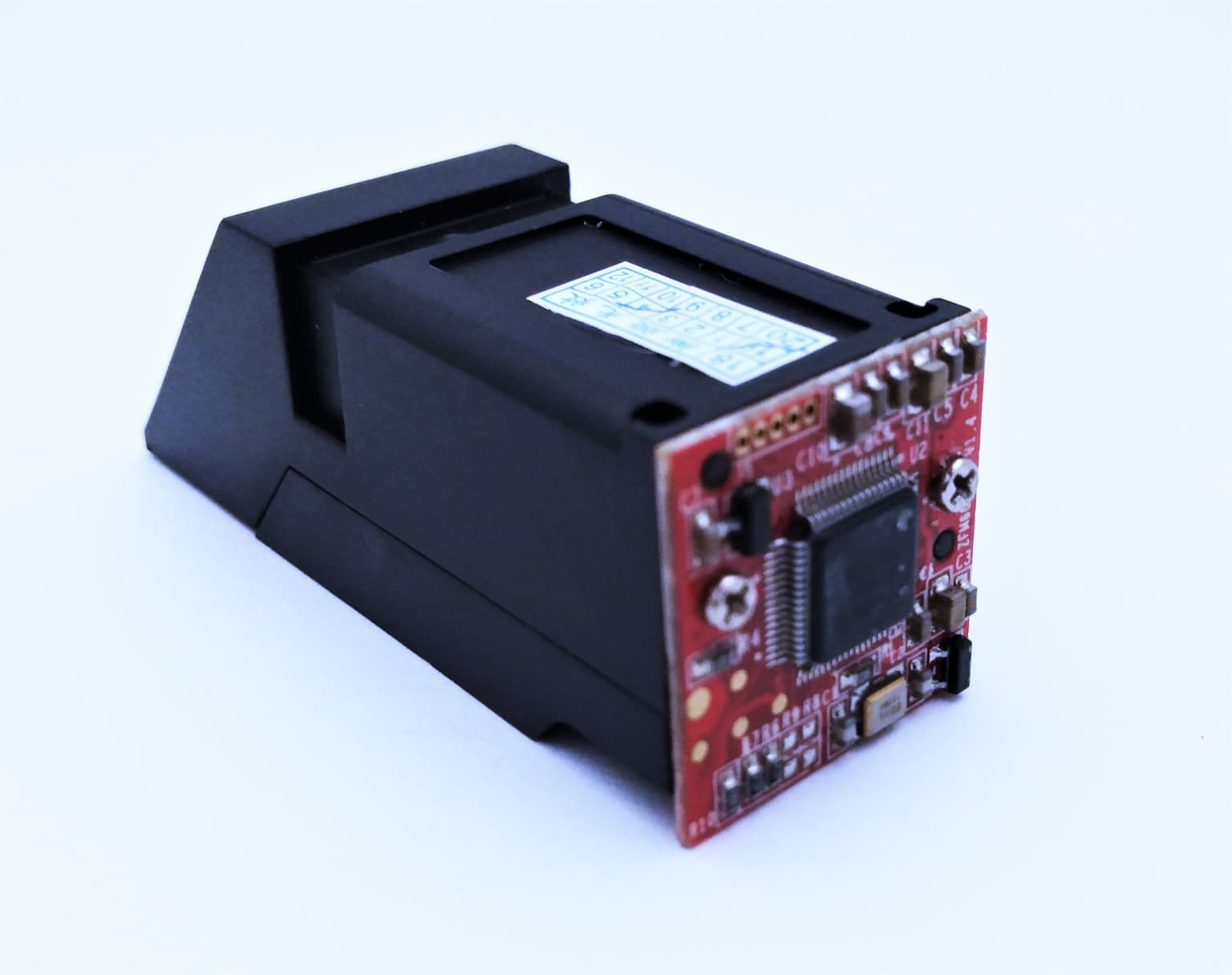

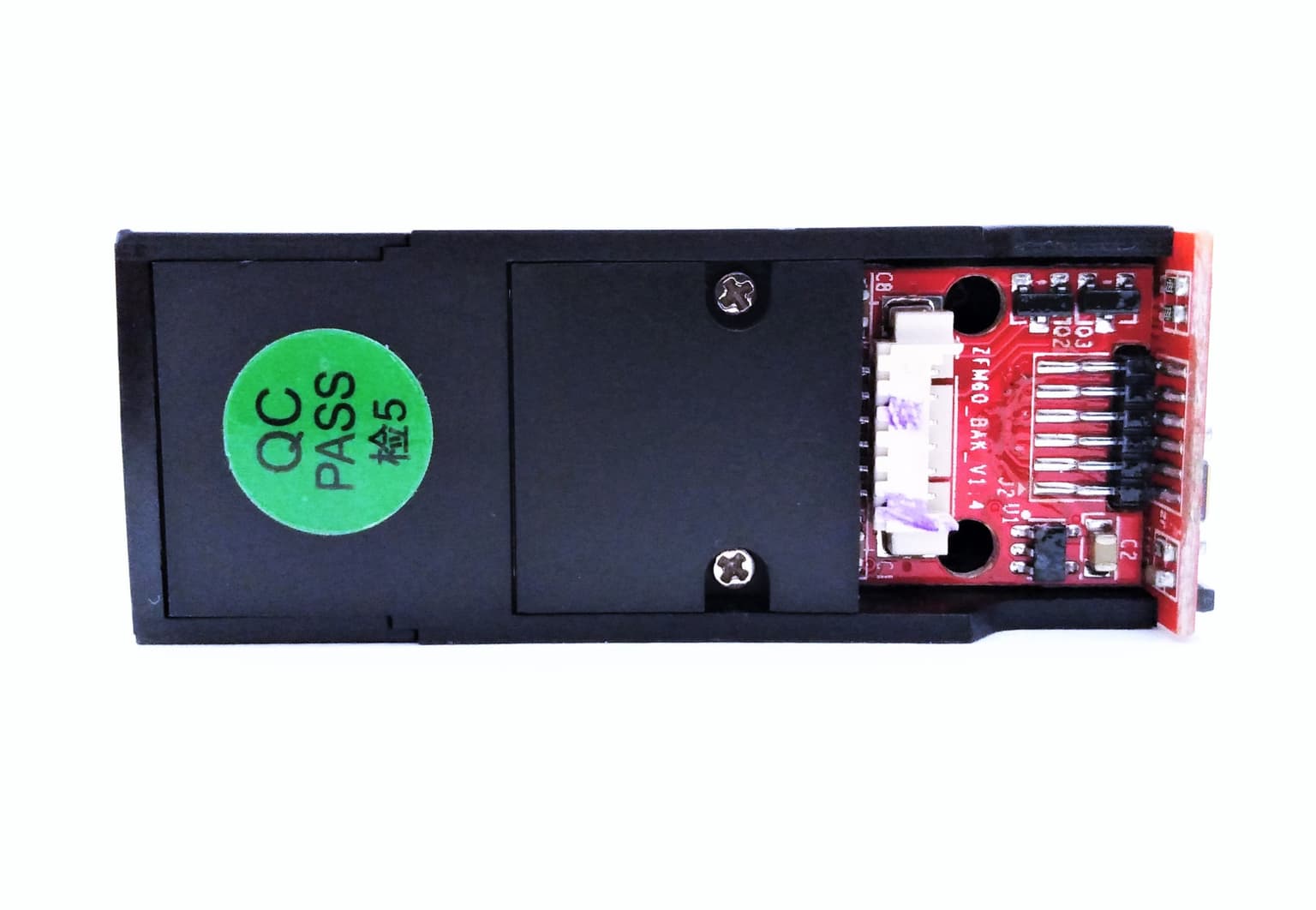

Proteja su proyecto con biometría: este sensor óptico de huellas dactilares todo en uno hace que agregar detección y verificación de huellas sea súper sencillo. Estos módulos se usan típicamente en cajas fuertes; cuentan con un chip DSP de alto rendimiento que realiza el procesamiento de la imagen, los cálculos, la búsqueda de características y la búsqueda de coincidencias. Conéctelo a cualquier microcontrolador o sistema con serial TTL y envíe paquetes de datos para tomar fotos, detectar huellas, generar hashes y buscar. También puede registrar nuevos dedos directamente: se pueden almacenar hasta 162 huellas dactilares en la memoria FLASH integrada. Hay un LED rojo en el lente que se enciende durante la captura para que sepa que está funcionando.

Nos gusta este sensor en particular porque no solo es fácil de usar, sino que también incluye un software para Windows bastante sencillo que facilita probar el módulo; incluso puede registrar huellas usando el software y ver una imagen de la huella en la pantalla de su computadora. Pero, por supuesto, no le íbamos a dejar solo una hoja de datos y un "¡buena suerte!": escribimos una biblioteca completa para Arduino para que pueda ponerlo a funcionar en menos de 10 minutos. La biblioteca puede registrar y buscar, por lo que es perfecta para cualquier proyecto. También escribimos un tutorial detallado sobre el cableado y el uso. Este es, por mucho, el mejor sensor de huellas dactilares que puede conseguir.





  • Voltaje de alimentación: 3.6 - 6.0VDC
  • Corriente de operación: 120mA máx.
  • Corriente pico: 150mA máx.
  • Tiempo de captura de huella: <1.0 segundos
  • Área de la ventana: 14mm x 18mm
  • Archivo de firma: 256 bytes
  • Archivo de plantilla: 512 bytes
  • Capacidad de almacenamiento: 162 plantillas
  • Niveles de seguridad (1-5 de menor a mayor seguridad)
  • Tasa de falsa aceptación: <0.001% (nivel de seguridad 3)
  • Tasa de falso rechazo: <1.0% (nivel de seguridad 3)
  • Interfaz: Serial TTL
  • Velocidad en baudios: 9600, 19200, 28800, 38400, 57600 (por defecto 57600)
  • Temperatura de operación: -20C a +50C
  • Humedad de operación: 40%-85% RH
  • Dimensiones totales: 56 x 20 x 21.5mm
  • Dimensiones expuestas (cuando se coloca en una caja): 21mm x 21mm x 21mm triangular
  • Peso: 20 gramos



Conexión con Arduino:



 PIN sensor de huellas                   Arduino

1. GND(Negro)         -------------------->     GND

2. RX(Blanco)           -------------------->      D3

3. TX(Verde)           -------------------->      D2

4. +5V(Rojo)           -------------------->     +5V

5. NC

6. NC





Descargas:

Secure your project with biometrics - this all-in-one optical fingerprint sensor will make adding fingerprint detection and verification super simple. These modules are typically used in safes - there's a high powered DSP chip that does the image rendering, calculation, feature-finding and searching. Connect to any microcontroller or system with TTL serial, and send packets of data to take photos, detect prints, hash and search. You can also enroll new fingers directly - up to 162 finger prints can be stored in the onboard FLASH memory. There's a red LED in the lens that lights up during a photo so you know its working.

We like this particular sensor because not only is it easy to use, it also comes with fairly straight-forward Windows software that makes testing the module simple - you can even enroll using the software and see an image of the fingerprint on your computer screen. But, of course, we wouldn't leave you a datasheet and a "good luck!" - we wrote a full Arduino library so that you can get running in under 10 minutes. The library can enroll and search so its perfect for any project. We've also written a detailed tutorial on wiring and use. This is by far the best fingerprint sensor you can get.





  • Supply voltage: 3.6 - 6.0VDC
  • Operating current: 120mA max
  • Peak current: 150mA max
  • Fingerprint imaging time: <1.0 seconds
  • Window area: 14mm x 18mm
  • Signature file: 256 bytes
  • Template file: 512 bytes
  • Storage capacity: 162 templates
  • Safety ratings (1-5 low to high safety)
  • False Acceptance Rate: <0.001% (Security level 3)
  • False Reject Rate: <1.0% (Security level 3)
  • Interface: TTL Serial
  • Baud rate: 9600, 19200, 28800, 38400, 57600 (default is 57600)
  • Working temperature rating: -20C to +50C
  • Working humidity: 40%-85% RH
  • Full Dimensions: 56 x 20 x 21.5mm
  • Exposed Dimensions (when placed in box): 21mm x 21mm x 21mm triangular
  • Weight: 20 grams



Connection with arduino:



 PIN Finger Print Sensor                   Arduino

1. GND(Black)         -------------------->     GND

2. RX(White)           -------------------->      D3

3. TX(Green)           -------------------->      D2

4. +5V(Red)           -------------------->     +5V

5. NC

6. NC
