Feather RP2040 with RFM95 LoRa Radio - 915MHz - RadioFruit and STEMMA QT

Esta es la Adafruit Feather RP2040 RF95 LoRa Radio. Las llamamos RadioFruits, nuestra versión de un microcontrolador con un transceptor de radio por paquetes "Long Range (LoRa)" con USB y carga de batería integrados. ¡Es una Adafruit Feather RP2040 con un módulo de radio de 900MHz incorporado! Ideal para crear redes inalámbricas más flexibles que Bluetooth LE y sin los altos requerimientos de energía del WiFi.

Feather es la especificación de tarjetas de desarrollo de Adafruit y, como su nombre lo indica, es delgada, liviana y ¡le permite volar! Adafruit diseñó Feather para ser un nuevo estándar de núcleos de microcontrolador portátiles. Tenemos otras tarjetas de la familia Feather, revíselas aquí.

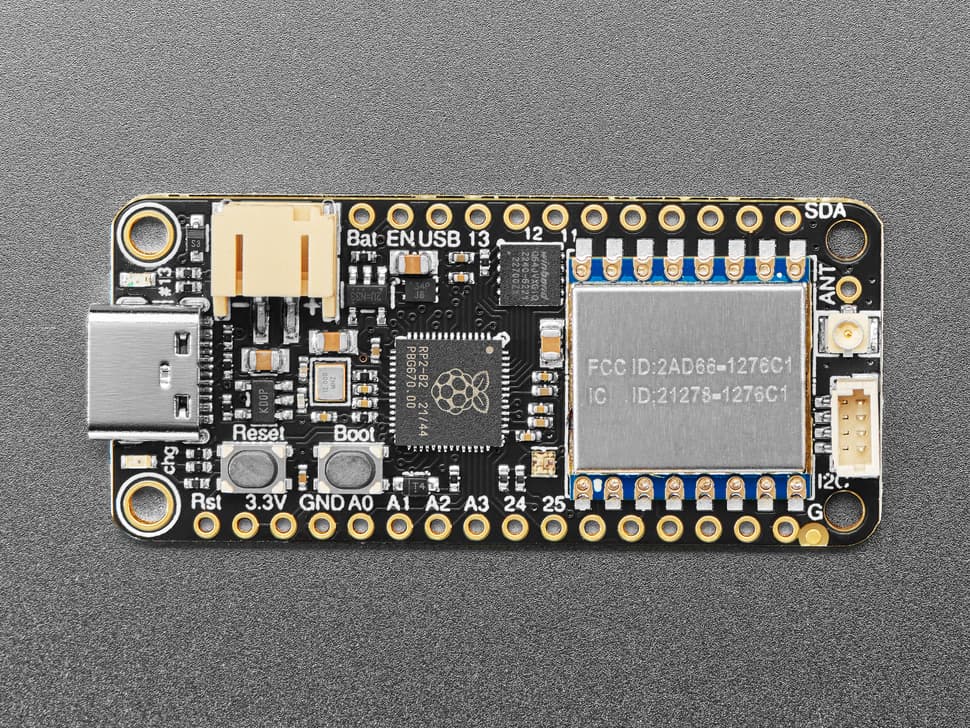

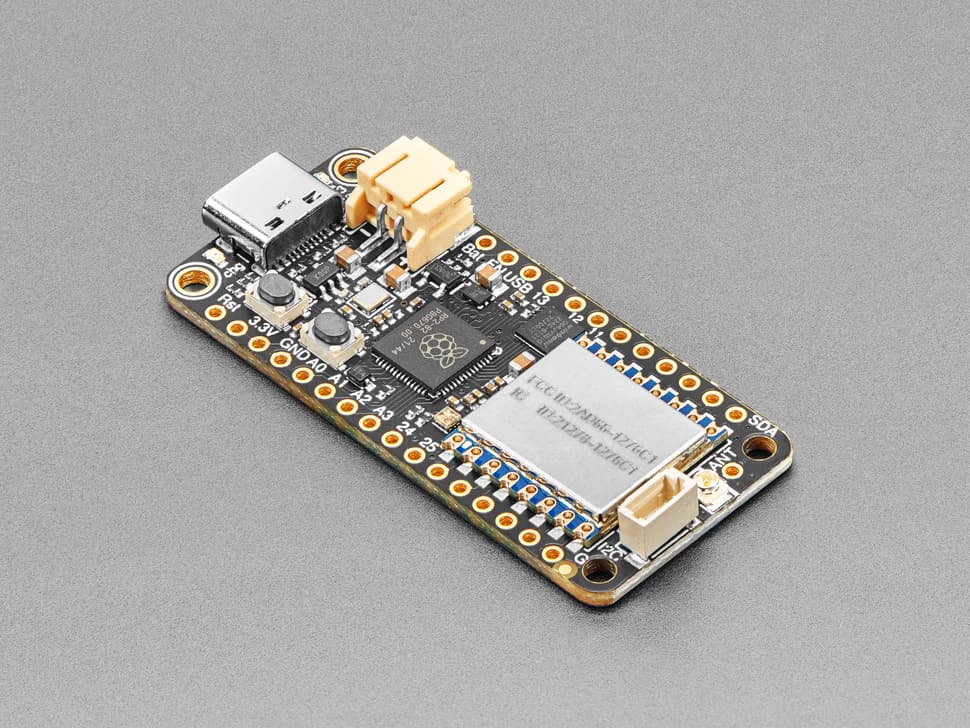

Es como si hubiéramos tomado nuestra RP2040 y breakout RFM95 de 900MHz y las hubiéramos pegado. Obtiene todos los pines para usar en la Feather, soporte para batería Lipoly, alimentación / datos por USB C, NeoPixel integrado, 8MB de FLASH para almacenar código y archivos, y además, con los 8 pines sin usar, conectamos todos los pines DIO del módulo RFM. Incluso queda espacio para un conector STEMMA QT y un conector uFL para conectar antenas más grandes.

Esta es la versión de radio LoRa de 900 MHz, que puede usarse para transmisión/recepción en 868MHz o 915MHz - la frecuencia exacta se determina al cargar el software, ya que puede ajustarse dinámicamente.

El corazón de la Feather es un chip RP2040, a 133 MHz y con lógica de 3.3V, el mismo que se usa en la Raspberry Pi Pico. ¡Este chip cuenta con nada menos que 8MB de FLASH QSPI integrada y 264K de RAM! Esto la hace ideal para ejecutar stacks LoRa y LoRaWAN que necesitan un procesador bastante potente para manejar los paquetes.

Para facilitar su uso en proyectos portátiles, agregamos un conector para cualquiera de nuestras baterías de polímero de litio de 3.7V y carga de batería integrada. No necesita batería; funciona perfectamente directo desde el conector USB Type C. Pero, si tiene una batería, puede llevarla a cualquier lado y luego conectar el USB para recargarla. La Feather cambia automáticamente a alimentación por USB cuando está disponible.

¡Estas son algunas especificaciones útiles! Obtiene:

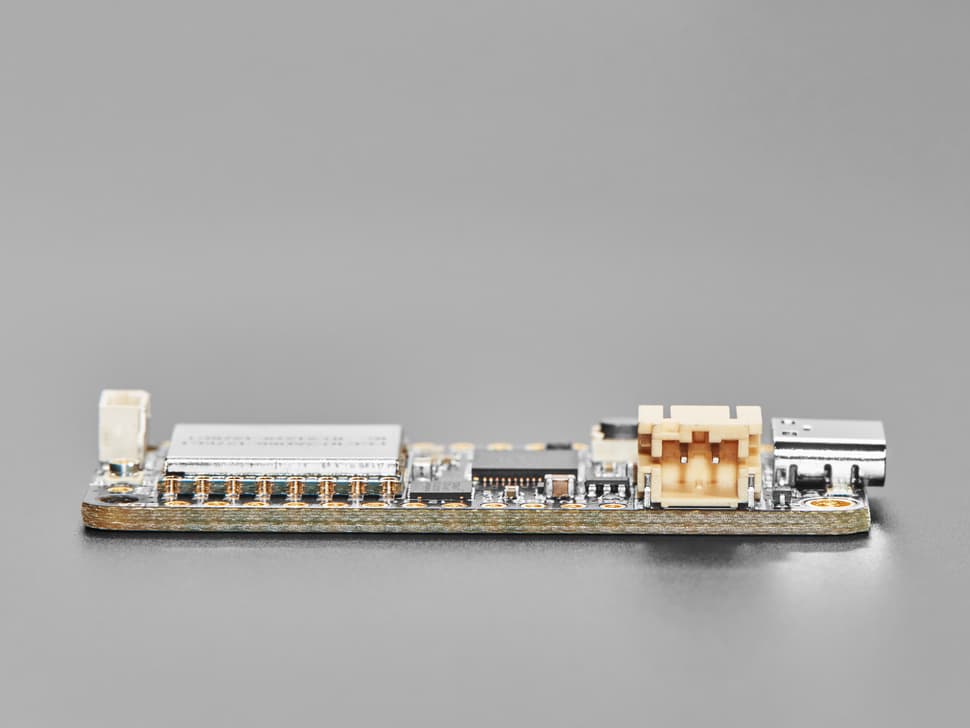

• Mide 2.0" x 0.9" x 0.28" (50.8mm x 22.8mm x 7mm) sin headers soldados
• Liviana como una pluma (¿grande?) - 6.3 gramos
• RP2040 32-bit Cortex M0+ de doble núcleo a ~133 MHz @ 3.3V de lógica y alimentación
• 264 KB de RAM
• Chip de 8 MB SPI FLASH para almacenar archivos y código CircuitPython/MicroPython. Sin EEPROM

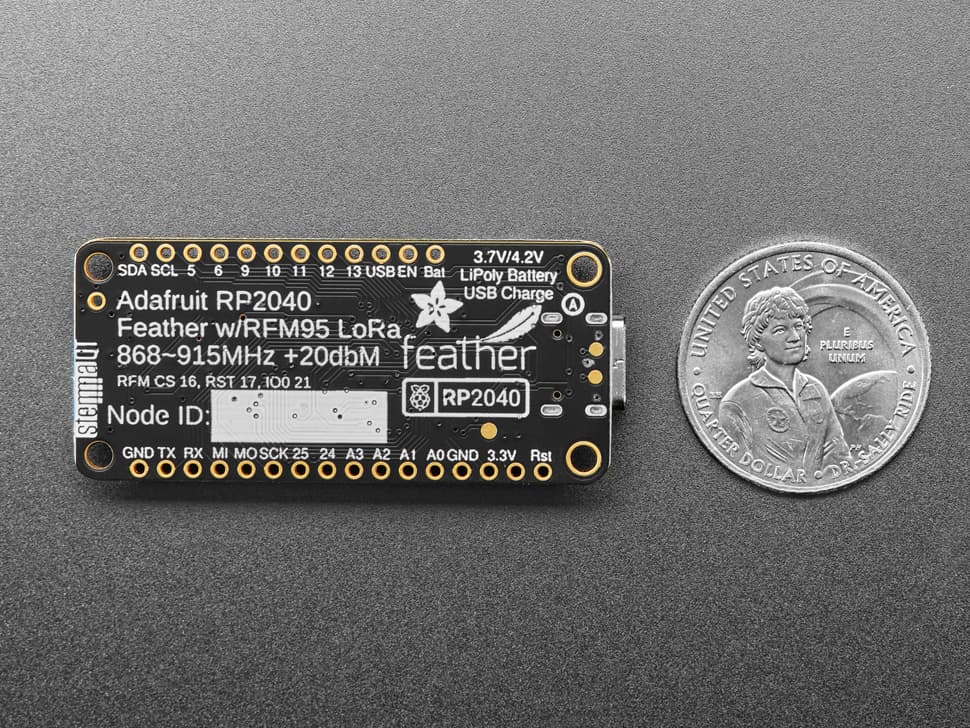

• ¡Montones de GPIO! 21 pines GPIO con las siguientes capacidades:
  • Cuatro ADC de 12 bits (uno más que la Pico)
  • Dos periféricos I2C, dos SPI y dos UART; etiquetamos uno como la interfaz 'principal' en las ubicaciones estándar de Feather
  • 16 salidas PWM - para servos, LEDs, etc.
• Cargador lipoly integrado de 200mA+ con LED indicador de estado de carga
• LED rojo en el pin #13 para parpadeo de uso general
• NeoPixel RGB para indicación a todo color.
• Conector STEMMA QT integrado que le permite conectar rápidamente cualquier dispositivo I2C Qwiic, STEMMA QT o Grove ¡sin soldar!
• Botón de Reset y botón de selección de Bootloader para reinicios rápidos (sin desconectar y volver a conectar para relanzar el código)

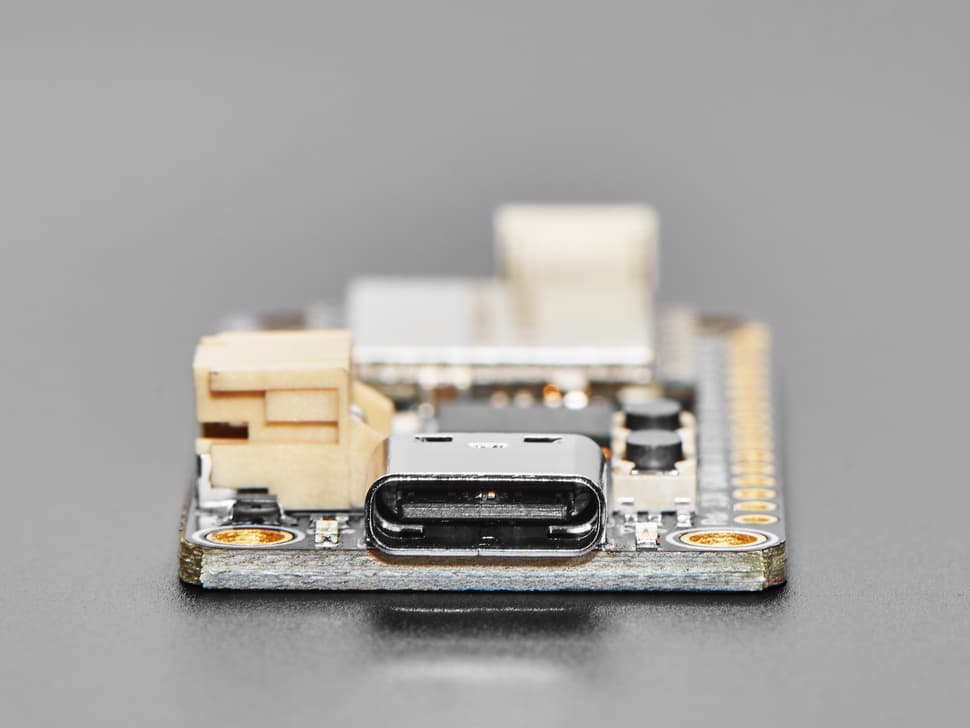

• Conector USB Type C que le permite acceder al bootloader USB integrado en ROM y depurar por puerto serial
• Pin de alimentación/habilitación de 3.3V
• 4 agujeros de montaje
• Cristal de 12 MHz para una sincronización perfecta.
• Regulador de 3.3V con salida de corriente pico de 500mA

Movimos todos los componentes de nuestra Feather RP2040 hacia el puerto USB para dejar espacio en el extremo. Esta Feather RP2040 LoRa Radio usa el espacio sobrante para agregar un módulo de radio RFM9x LoRa de 868/915 MHz. Estos radios no sirven para transmitir audio o video, pero funcionan muy bien para transmitir paquetes de datos pequeños cuando necesita más alcance que 2.4 GHz (BT, BLE, WiFi, ZigBee).

Especificaciones del módulo de radio:

• Módulo basado en SX127x LoRa® con interfaz SPI
• Radio por paquetes con bibliotecas de Arduino listas para usar
• Usa las bandas ISM libres de licencia (ITU "Europa" @ 433MHz e ITU "Américas" @ 900MHz)
• Capacidad de potencia de salida de +5 a +20 dBm, hasta 100 mW (potencia de salida seleccionable por software)
• ~300uA en reposo total, ~120mA pico durante transmisión a +20dBm, ~40mA durante escucha activa del radio.

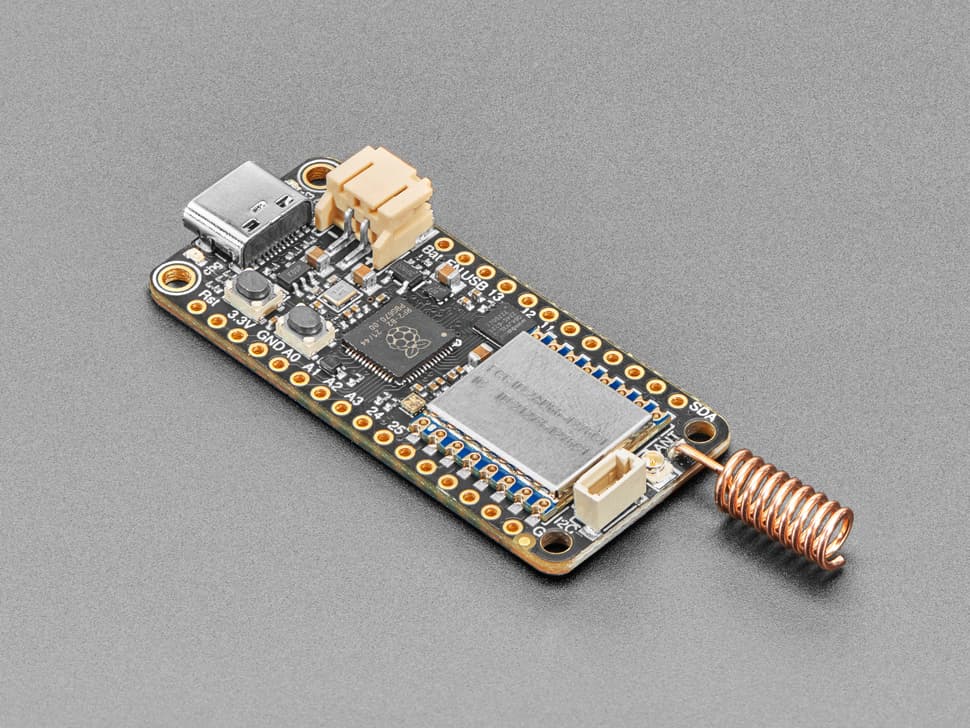

• Se puede soldar una antena simple de alambre en un pad de soldadura; también hay un conector uFL que puede usarse con adaptadores uFL a SMA para conectar antenas más grandes.

Nuestras pruebas iniciales con la configuración predeterminada de la biblioteca: más de 1.2mi/2Km con línea de vista usando antenas de alambre de cuarto de onda. (Ajustando la configuración y con antenas direccionales, es posible alcanzar 20Km).

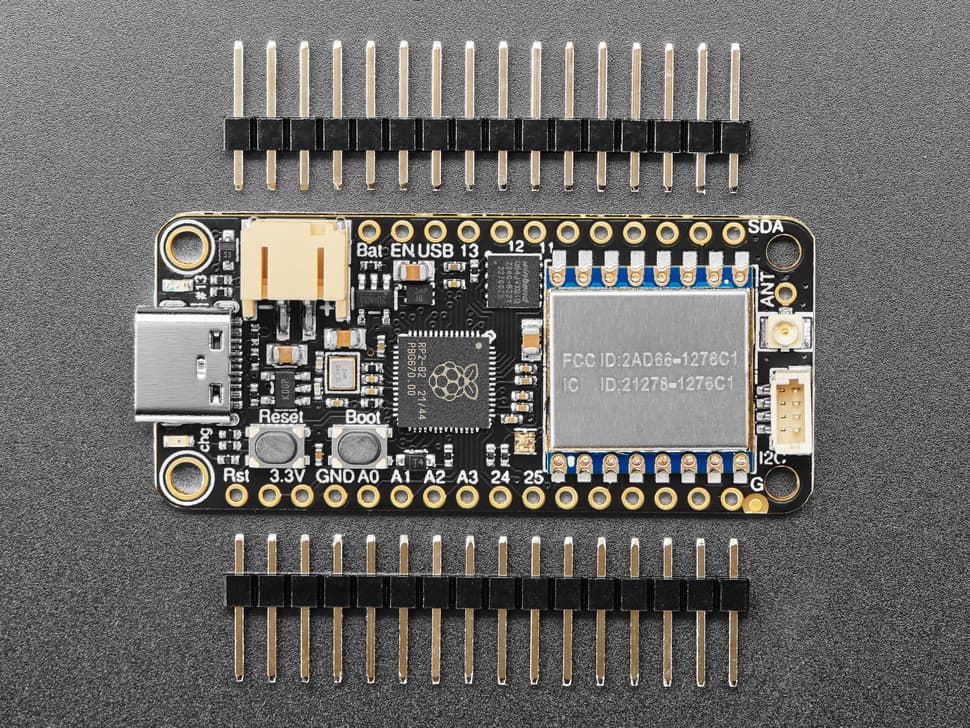

Viene completamente ensamblada y probada; también incluimos algunos headers para que pueda soldarlos y conectarla en una protoboard sin soldadura. Deberá cortar y soldar un pequeño trozo de alambre (sólido o multifilar, cualquiera sirve) para crear su antena, o usar un conector uFL y una antena SMA de 900MHz. La batería Lipoly y el cable USB no están incluidos, ¡pero tenemos muchas opciones en la tienda si las desea!
