ENS160 MOX Gas Sensor - STEMMA QT / Qwiic
sku ADA-5606 · categoríacategory sensors
factura o tiquete electrónicoprice in USD
electronic invoice or receipt
quedan 22 left — envíos desde San José— ships from San José
cantidadquantity
- [✓] Envío desde San José, CR: por Correos de Costa Rica, o retiro en Centro Colón. Costo y plazo en el checkout.Ships from San José, CR: by Correos de Costa Rica, or pickup at Centro Colón. Cost and timing at checkout.
- [✓] Envío gratis con Correos en pedidos desde $200.00 antes de IVA.Free shipping by Correos on orders of $200.00 or more before VAT.
- [✓] Factura electrónica: pídala en el checkout con su cédula o la de su empresa.Electronic invoice: ask for it at checkout with your ID or your company's.
- [✓] PagoPayment: Tarjeta de crédito o débito (Tilopay)Credit or debit card (Tilopay) · Compra-Click (enlace de pago por correo)Compra-Click (payment link by email) · Pagar al retirar en Centro Colón (datáfono)Pay at pickup in Centro Colón (card terminal) · SINPE MóvilSINPE Móvil · Depósito o transferencia bancariaBank deposit or transfer.
- [✓] CuentaAccount: para comprar se inicia sesión.needed to check out. Crear cuentaCreate an account
- [✓] ¿Dudas?Questions? contacto y soportecontact and support
$ cat specs.txt
- sensorsensor
- ENS160 MOX (ScioSense)ENS160 MOX (ScioSense)
- interfazinterface
- I2C y SPI (bibliotecas solo soportan I2C)I2C and SPI (libraries support I2C only)
- dirección i2ci2c address
- 0x53 (no modificable)0x53 (not changeable)
- conectoresconnectors
- STEMMA QT / QwiicSTEMMA QT / Qwiic
- voltaje lógicologic voltage
- 3.3V o 5V3.3V or 5V
- reguladorregulator
- 3.3V3.3V
- salidas iaqiaq outputs
- TVOC, eCO2, AQITVOC, eCO2, AQI
- gases detectadosdetected gases
- Reductores (VOC) y oxidantesReducing (VOC) and oxidizing
- tiempo de calentamientowarm-up time
- <3 minutos<3 minutes
- tiempo de arranquestart-up time
- <1 hora<1 hour
- dimensionesdimensions
- 25.4mm x 17.6mm x 4.5mm25.4mm x 17.6mm x 4.5mm
- pesoweight
- 1.8g1.8g
- bibliotecaslibraries
- Arduino, Python/CircuitPythonArduino, Python/CircuitPython
a agregar al carritoadd to cart← → fotosphotosg c ir al carritogo to cart
*snif* *snif* ... ¿huele eso? Ya no necesita meter la nariz en un cartón de leche: puede construir una nariz digital con el sensor de gases ENS160, un sensor de gases MOX totalmente integrado. Este es un sensor de calidad del aire muy fino de los expertos en sensores de ScioSense, con interfaz I2C para que no tenga que encargarse del calentador ni de la lectura analógica de un sensor MOX. Combina varios elementos de detección de óxido metálico y de calentamiento en un solo chip para brindar señales de calidad del aire más detalladas.
El ENS160 tiene un sensor MOX de placa caliente 'estándar', además de un pequeño microcontrolador que controla la alimentación de la placa, lee el voltaje analógico y ofrece una interfaz I2C para leer los datos. ScioSense ofrece una biblioteca para Arduino con ejemplos para leer los cuatro valores de resistencia en bruto y también el TVOC y el eCO2 y una biblioteca para Python/CircuitPython que se puede usar con computadoras Linux como la Raspberry Pi o nuestras tarjetas CircuitPython.
Tenga en cuenta que este sensor, como todos los sensores de VOC/gases, presenta variabilidad, y para obtener mediciones precisas deberá calibrarlo contra fuentes conocidas. Dicho esto, como sensor ambiental general, le dará una buena idea de tendencias y comparaciones.
Otro aspecto interesante de este sensor es la posibilidad de configurar la compensación de temperatura y humedad para una mayor exactitud. Se requiere un sensor de humedad externo y luego el valor de HR% se escribe por I2C al sensor, para que pueda calibrar mejor la lectura del sensor MOX y reducir las variaciones debidas a la humedad/temperatura.
Buen sensor, ¿verdad? Por eso le facilitamos empezar de inmediato su próximo proyecto. El sensor de montaje superficial está soldado en una PCB hecha a la medida en el formato STEMMA QT, lo que facilita su conexión. Los conectores STEMMA QT a cada lado son compatibles con los conectores I2C SparkFun Qwiic. Esto le permite hacer conexiones sin soldadura entre su tarjeta de desarrollo y el ENS160, o encadenarlo con una amplia variedad de otros sensores y accesorios usando un cable compatible. El cable QT no está incluido, pero tenemos variedad en la tienda
Por supuesto, hemos sacado todos los pines a headers estándar y agregado un regulador de voltaje de 3.3V y conversión de nivel lógico para que pueda usarlo con microcontroladores de 3.3V o de 5V.
Detalles técnicos
Características del ENS160:
- Detección de gases reductores (VOC) y oxidantes
- Soporte para hasta 4 sensores de gases MOX independientes
- Medición del sensor y control del calentador integrados
- Algoritmos integrados de fusión de sensores precalibrada y de corrección automática de línea base
- Múltiples salidas IAQ (TVOC, eCO2, AQI)
- Interfaces I2C y SPI; sin embargo, tenga en cuenta que las bibliotecas no soportan la interfaz SPI.
- Calentamiento en <3 minutos
- Arranque en <1 hora
- Alta inmunidad a la humedad y al ozono

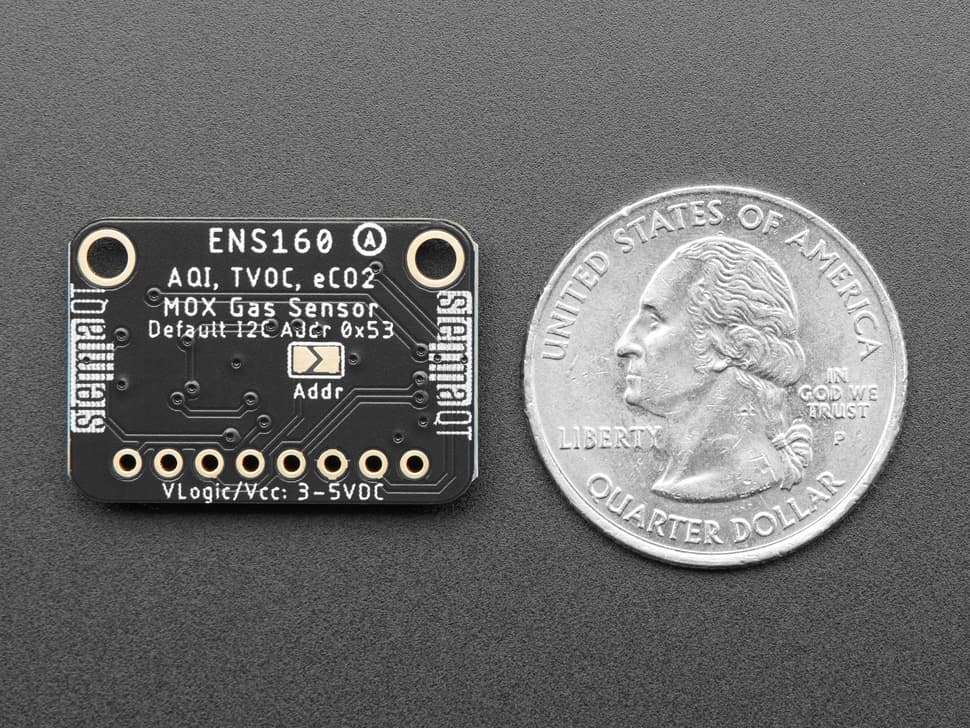

- La dirección I2C 0x53 no se puede cambiar
Dimensiones del producto: 25.4mm x 17.6mm x 4.5mm / 1.0" x 0.7" x 0.2"
Peso del producto: 1.8g / 0.1oz
*sniff* *sniff* ... do you smell that? No need to stick your nose into a carton of milk anymore, you can build a digital nose with the ENS160 Gas Sensor, a fully integrated MOX gas sensor. This is a very fine air quality sensor from the sensor experts at ScioSense, with I2C interfacing so you don't have to manage the heater and analog reading of a MOX sensor. It combines multiple metal-oxide sensing and heating elements on one chip to provide more detailed air quality signals.
The ENS160 has a 'standard' hot-plate MOX sensor, as well as a small microcontroller that controls power to the plate, reads the analog voltage, and provides an I2C interface to read from. ScioSense provides an Arduino library with examples of reading the four raw resistance values and also the TVOC and eCO2 and a Python/CircuitPython library that can be used with Linux computers like the Raspberry Pi or our CircuitPython boards.
Please note, this sensor, like all VOC/gas sensors, has variability, and to get precise measurements you will want to calibrate it against known sources! That said, for general environmental sensors, it will give you a good idea of trends and comparison.
Another nice element to this sensor is the ability to set temperature and humidity compensation for better accuracy. An external humidity sensor is required and then the RH% is written over I2C to the sensor, so it can better calibrate the MOX sensor reading and reduce humidity/temperature-based variations.

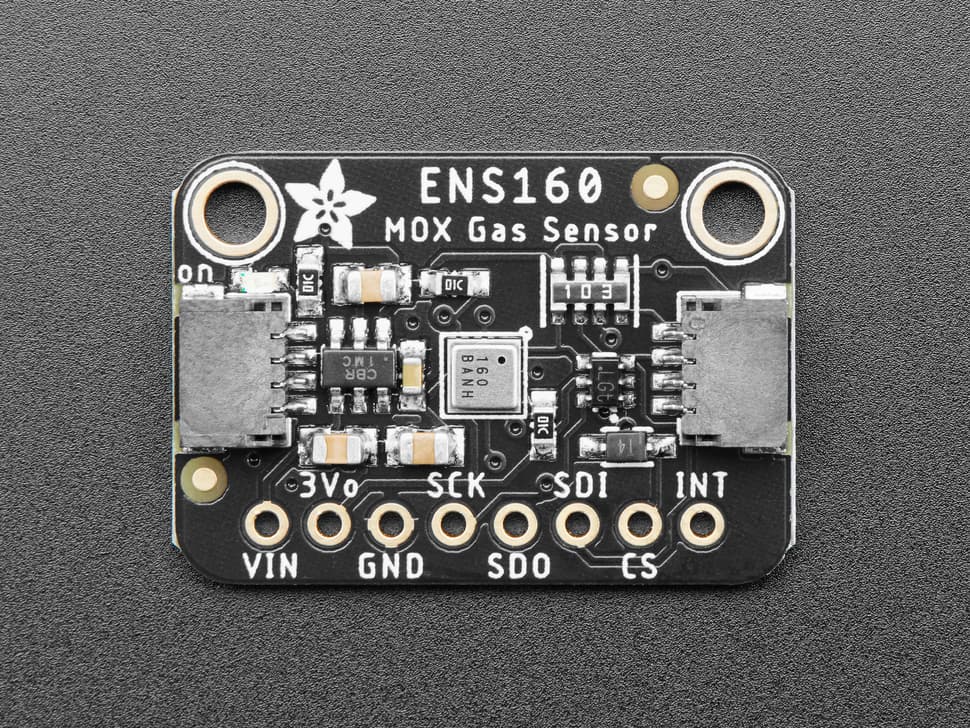

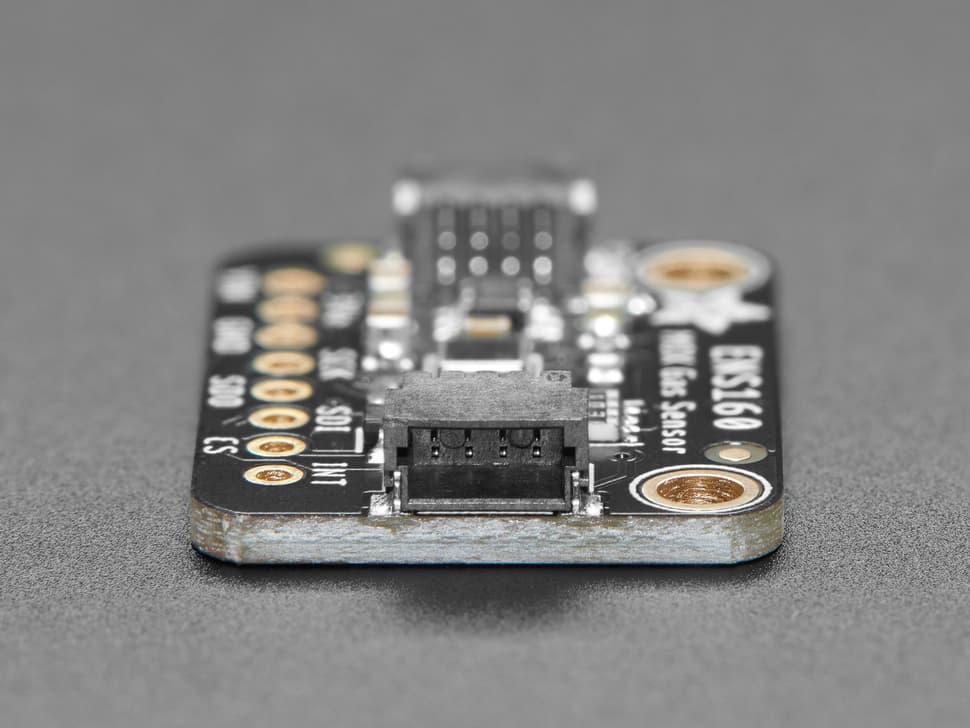

Nice sensor right? So we made it easy for you to get right into your next project. The surface-mount sensor is soldered onto a custom-made PCB in the STEMMA QT form factor, making them easy to interface with. The STEMMA QT connectors on either side are compatible with the SparkFun Qwiic I2C connectors. This allows you to make solderless connections between your development board and the ENS160 or to chain it with a wide range of other sensors and accessories using a compatible cable. QT Cable is not included, but we have a variety in the shop

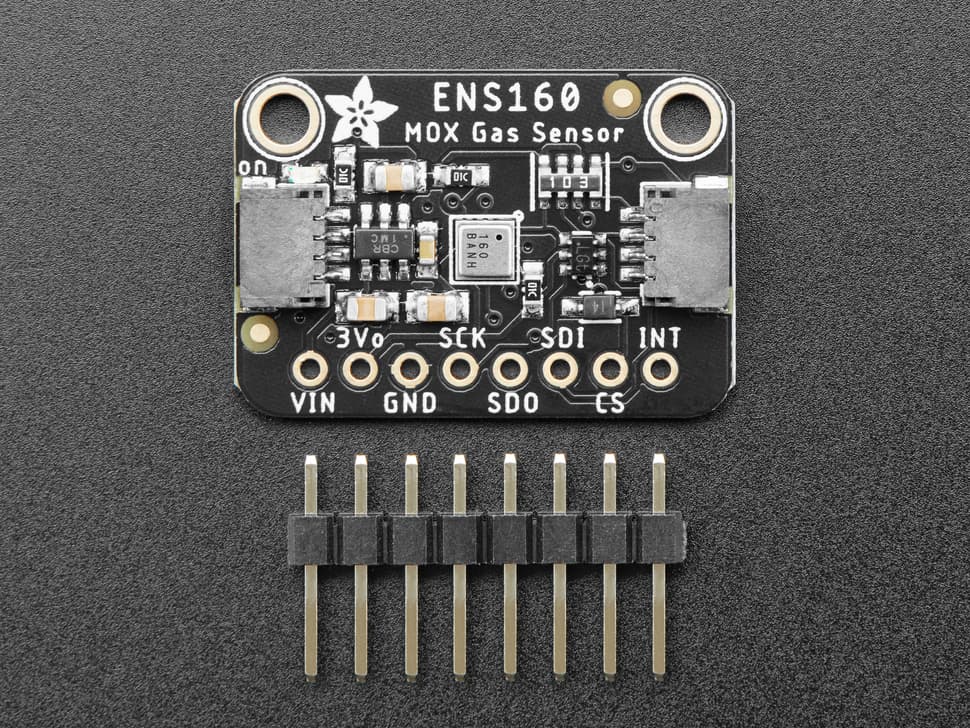

We’ve of course broken out all the pins to standard headers and added a 3.3V voltage regulator and level shifting to allow you to use it with either 3.3V or 5V microcontrollers.
Technical Details
ENS160 Features:
- Detection of reducing (VOCs) and oxidizing gases
- Support for up to 4 independent MOX gas sensors
- Integrated sensor measurement and heater drive control
- Integrated pre-calibrated sensor fusion and Automatic Baseline Correction algorithms
- Multiple IAQ outputs (TVOC, eCO2, AQI)
- I2C and SPI interfaces, however please note the libraries do not support SPI interface.
- <3 minutes warm-up
- <1 hour start-up
- High immunity to humidity and ozone
- I2C address 0x53 cannot be changed
Product Dimensions: 25.4mm x 17.6mm x 4.5mm / 1.0" x 0.7" x 0.2"
Product Weight: 1.8g / 0.1oz
