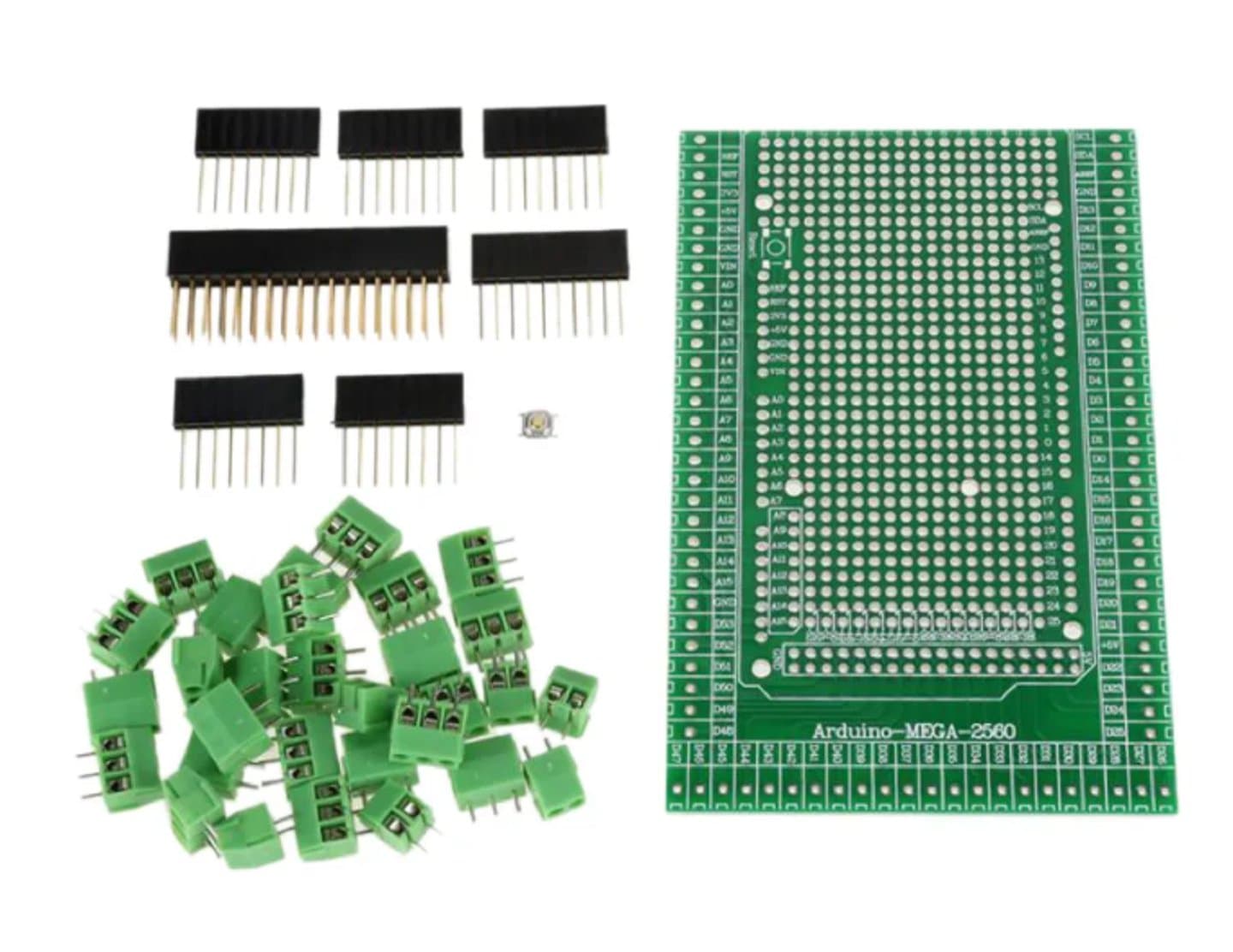

Arduino Mega Screw Shield(Soldering kit) · imagen 1
fotosphotos
Kits

Arduino Mega Screw Shield(Soldering kit)

sku COM-CB5199 · categoríacategory kits

$10.95+iva+VAT
precio en USD
factura o tiquete electrónicoprice in USD
electronic invoice or receipt

quedan 22 left — envíos desde San José— ships from San José

cantidadquantity

antes de comprarbefore you buy
  • [✓] Envío desde San José, CR: por Correos de Costa Rica, o retiro en Centro Colón. Costo y plazo en el checkout.Ships from San José, CR: by Correos de Costa Rica, or pickup at Centro Colón. Cost and timing at checkout.
  • [✓] Envío gratis con Correos en pedidos desde $200.00 antes de IVA.Free shipping by Correos on orders of $200.00 or more before VAT.
  • [✓] Factura electrónica: pídala en el checkout con su cédula o la de su empresa.Electronic invoice: ask for it at checkout with your ID or your company's.
  • [✓] PagoPayment: Tarjeta de crédito o débito (Tilopay)Credit or debit card (Tilopay) · Compra-Click (enlace de pago por correo)Compra-Click (payment link by email) · Pagar al retirar en Centro Colón (datáfono)Pay at pickup in Centro Colón (card terminal) · SINPE MóvilSINPE Móvil · Depósito o transferencia bancariaBank deposit or transfer.
  • [✓] CuentaAccount: para comprar se inicia sesión.needed to check out. Crear cuentaCreate an account
  • [✓] ¿Dudas?Questions? contacto y soportecontact and support
specs

$ cat specs.txt

compatibilidadcompatibility
Arduino MegaArduino Mega
paso de bornerasterminal pitch
3.5mm (0.138")3.5mm (0.138")
total de pines de borneratotal terminal pins
84 (24 de 3 polos, 6 de 2 polos)84 (24 x 3-pole, 6 x 2-pole)
rango de cablewire range
26 ~ 16 AWG26 ~ 16 AWG
longitud de peladostrip length
5mm5mm
tornillosscrews
M2 de aceroM2 steel
diámetro de agujero de borneraterminal hole diameter
1.2mm1.2mm
paso de cuadrícula de padspad grid pitch
2.54mm (0.1")2.54mm (0.1")
diámetro de agujero de padspad hole diameter
0.8mm0.8mm
paso de header hembrafemale header pitch
0.1" (2.54mm)0.1" (2.54mm)
longitud de pin de headerheader pin length
15mm (0.59")15mm (0.59")
headers incluidosincluded headers
10 pines x 1, 8 pines x 5, 18 pines doble fila x 110-pin x 1, 8-pin x 5, 18-pin dual row x 1
material de pines y jaulapin and cage material
LatónBrass
dimensionesdimensions
120mm x 78mm120mm x 78mm

a agregar al carritoadd to cart← → fotosphotosg c ir al carritogo to cart

cat README.md

Un "shield" para Arduino Mega con borneras de tornillo de 3.5mm es una tarjeta de expansión diseñada para ampliar las capacidades de un Arduino Mega. Equipado con conectores de bornera de tornillo de 3.5mm, ofrece conexiones seguras y prácticas para cables o alambres. Este shield es ideal para aplicaciones que requieren conexiones confiables y desmontables, como prototipado, automatización industrial o sistemas de control. Su diseño modular y su compatibilidad con el Arduino Mega lo convierten en una herramienta valiosa para simplificar la conexión y expansión de dispositivos en proyectos electrónicos.

Especificaciones:

  • Cuadrícula de pads: paso de 2.54mm (0.1"), diámetro de agujero de 0.8mm.
  • Paso de las borneras: 3.5mm (0.138"), diámetro de agujero de 1.2mm.
  • Borneras: mini borneras con paso de 3.5mm (0.138"), para un total de 84 pines (24 piezas de 3 polos, 6 piezas de 2 polos).
    • Rango de cable: 26 ~ 16 AWG, longitud de pelado de 5mm, tornillos de acero M2, pines y jaula de latón.
  • Header hembra: paso de 0.1" (2.54mm), longitud de pin de 15mm (0.59").
    • 10 pines una fila x 1 pieza, 8 pines una fila x 5 piezas, 18 pines doble fila x 1 pieza.
  • Dimensiones 120mm x 78mm.

An Arduino Mega "shield" with 3.5mm screw terminal blocks is an expansion board designed to enhance the capabilities of an Arduino Mega. Equipped with 3.5mm screw terminal connectors, it offers secure and convenient connections for cables or wires. This shield is perfect for applications requiring reliable, detachable connections, such as prototyping, industrial automation, or control systems. Its modular design and compatibility with the Arduino Mega make it a valuable tool for simplifying device connection and expansion in electronic projects.

Specifications:

  • Pad Grid: Pitch of 2.54mm (0.1"), hole diameter of 0.8mm.
  • Terminal Block Pitch: 3.5mm (0.138"), hole diameter of 1.2mm.
  • Terminal Block: Mini terminal blocks with 3.5mm (0.138") pitch, totaling 84 pins (24 pieces of 3-pole, 6 pieces of 2-pole).
    • Wire range: 26 ~ 16 AWG, 5mm strip length, M2 steel screws, brass pin header, and cage.
  • Female Header Plug: Pitch of 0.1" (2.54mm), pin length 15mm (0.59").
    • 10-pin single-row x 1 piece, 8-pin single-row x 5 pieces, 18-pin double-row x 1 piece.
  • Dimensions 120mm x 78mm.
