Adafruit HUZZAH ESP8266 Breakout

sku ADA-2471 · categoríacategory wireless

$11.95+iva+VAT
precio en USD
factura o tiquete electrónicoprice in USD
electronic invoice or receipt

en stockin stock — envíos desde San José— ships from San José

cantidadquantity

antes de comprarbefore you buy
  • [✓] Envío desde San José, CR: por Correos de Costa Rica, o retiro en Centro Colón. Costo y plazo en el checkout.Ships from San José, CR: by Correos de Costa Rica, or pickup at Centro Colón. Cost and timing at checkout.
  • [✓] Envío gratis con Correos en pedidos desde $200.00 antes de IVA.Free shipping by Correos on orders of $200.00 or more before VAT.
  • [✓] Factura electrónica: pídala en el checkout con su cédula o la de su empresa.Electronic invoice: ask for it at checkout with your ID or your company's.
  • [✓] PagoPayment: Tarjeta de crédito o débito (Tilopay)Credit or debit card (Tilopay) · Compra-Click (enlace de pago por correo)Compra-Click (payment link by email) · Pagar al retirar en Centro Colón (datáfono)Pay at pickup in Centro Colón (card terminal) · SINPE MóvilSINPE Móvil · Depósito o transferencia bancariaBank deposit or transfer.
  • [✓] CuentaAccount: para comprar se inicia sesión.needed to check out. Crear cuentaCreate an account
  • [✓] ¿Dudas?Questions? contacto y soportecontact and support
specs

$ cat specs.txt

procesadorprocessor
ESP8266 80 MHzESP8266 80 MHz
conectividadconnectivity
WiFi (cliente y punto de acceso), TCP/IP con DNSWiFi (client and access point), TCP/IP with DNS
reguladorregulator
3.3V, 500mA3.3V, 500mA
consumo máximo esp8266esp8266 maximum current draw
250mA250mA
voltaje de entradainput voltage
3-12V3-12V
gpiogpio
9 (lógica de 3.3V), I2C o SPI9 (3.3V logic), I2C or SPI
entrada analógicaanalog input
1 (1.8V máx.)1 (1.8V max.)
uartuart
2 pines2 pins
dimensionesdimensions
25mm x 38mm x 5mm25mm x 38mm x 5mm
pesoweight
5g5g
firmware precargadopreloaded firmware
NodeMCU 0.9.5 build 20150318 (Lua 5.1.4)NodeMCU 0.9.5 build 20150318 (Lua 5.1.4)
compatibilidadcompatibility
Arduino IDEArduino IDE
certificacionescertifications
FCC (FCC ID: 2ADUIESP-12), CEFCC (FCC ID: 2ADUIESP-12), CE
headersheaders
0.1"0.1"

a agregar al carritoadd to cart← → fotosphotosg c ir al carritogo to cart

cat README.md

¡Agregue Internet a su próximo proyecto con un adorable microcontrolador WiFi de tamaño reducido, a un precio que le encantará! El procesador ESP8266 de Espressif es un microcontrolador de 80 MHz con un front-end WiFi completo (tanto como cliente como punto de acceso) y una pila TCP/IP con soporte DNS. Aunque este chip ha sido muy popular, también ha sido muy difícil de usar. La mayoría de los módulos de bajo costo no son compatibles con protoboard, no tienen un regulador de 3.3V de 500mA integrado ni conversión de niveles lógicos, y no cuentan con certificación de emisiones CE o FCC....¡HASTA AHORA!

El Adafruit HUZZAH ESP8266 breakout es lo que diseñamos para que trabajar con este chip sea muy fácil y divertido. Tomamos un módulo certificado con antena integrada y abundantes pines, y lo soldamos en nuestras tarjetas PCB breakout. Agregamos:

  • Botón de reset,
  • Botón de usuario que también puede poner el chip en modo bootloader,
  • LED rojo que puede hacer parpadear,
  • Conversión de niveles lógicos en el UART y el pin de reset,
  • Regulador de salida de 3.3V, 500mA (asuma que el ESP8266 puede consumir hasta 250mA, así que planifique en consecuencia)
  • Dos entradas de alimentación protegidas por diodo (una para cable USB y otra para batería)

Dos breakouts paralelos, compatibles con protoboard, a cada lado le dan acceso a:

  • 1 x entrada analógica (1.8V máx.)
  • 9 x GPIO (lógica de 3.3V), que también se pueden usar para I2C o SPI
  • 2 x pines UART
  • 2 x entradas de alimentación de 3-12V, reset, enable, LDO-disable, salida de 3.3V

Un breakout en el extremo tiene un pinout "FTDI" para que pueda conectar un cable FTDI o de consola para cargar software y leer/escribir información de depuración mediante el UART. Cuando termine de programar, retire el cable y este pequeño módulo se puede integrar en la caja de su proyecto.

Cada módulo viene precargado con el intérprete Lua de NodeMCU (NodeMCU 0.9.5 build 20150318 / Lua 5.1.4, para ser específicos); puede ejecutar comandos y 'guardar' programas Lua directamente en la memoria Flash del módulo usando un cable convertidor USB-Serial. Pero, si lo prefiere, puede omitir Lua y pasar directamente a usar el Arduino IDE. Una vez que descargue el core ESP8266, puede tratarlo como una tarjeta microcontrolador+WiFi, sin necesidad de otros procesadores!

Cada pedido incluye una tarjeta HUZZAH ESP8266 breakout ensamblada y probada, y una tira de headers de 0.1" que puede soldar para conectar el breakout en una protoboard. Para ello se requiere un cautín y soldadura, que no están incluidos. La protoboard tampoco está incluida. Realmente va a necesitar un convertidor USB-serial como el FOCA para cargar software al HUZZAH ESP8266! ¡Nuestro tutorial esencial incluye conexiones, pinouts, ensamblaje, descargas y más!

Puede recibir un módulo azul o negro; son idénticos.

Add Internet to your next project with an adorable, bite-sized WiFi microcontroller, at a price you like! The ESP8266 processor from Espressif is an 80 MHz microcontroller with a full WiFi front-end (both as client and access point) and TCP/IP stack with DNS support as well. While this chip has been very popular, its also been very difficult to use. Most of the low cost modules are not breadboard friendly, don't have an onboard 500mA 3.3V regulator or level shifting, and aren't CE or FCC emitter certified....UNTIL NOW!

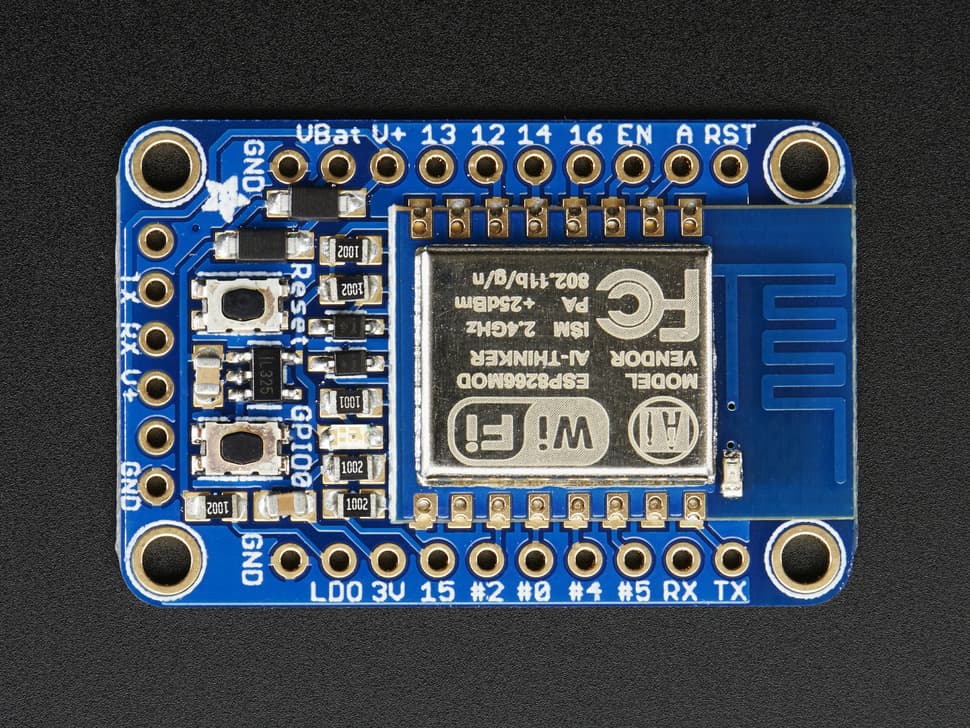

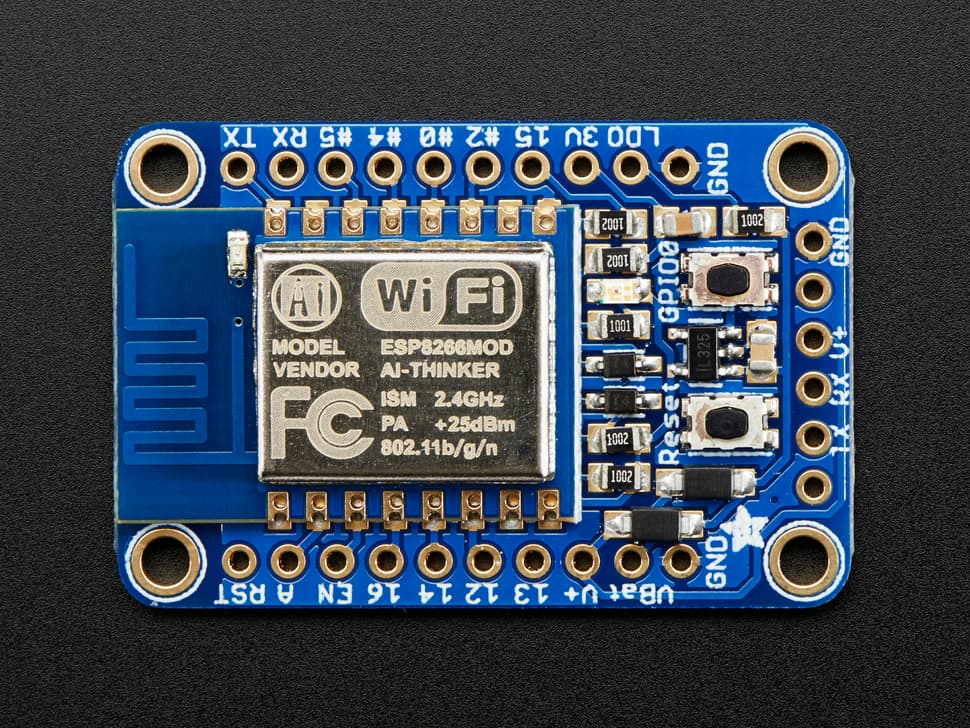

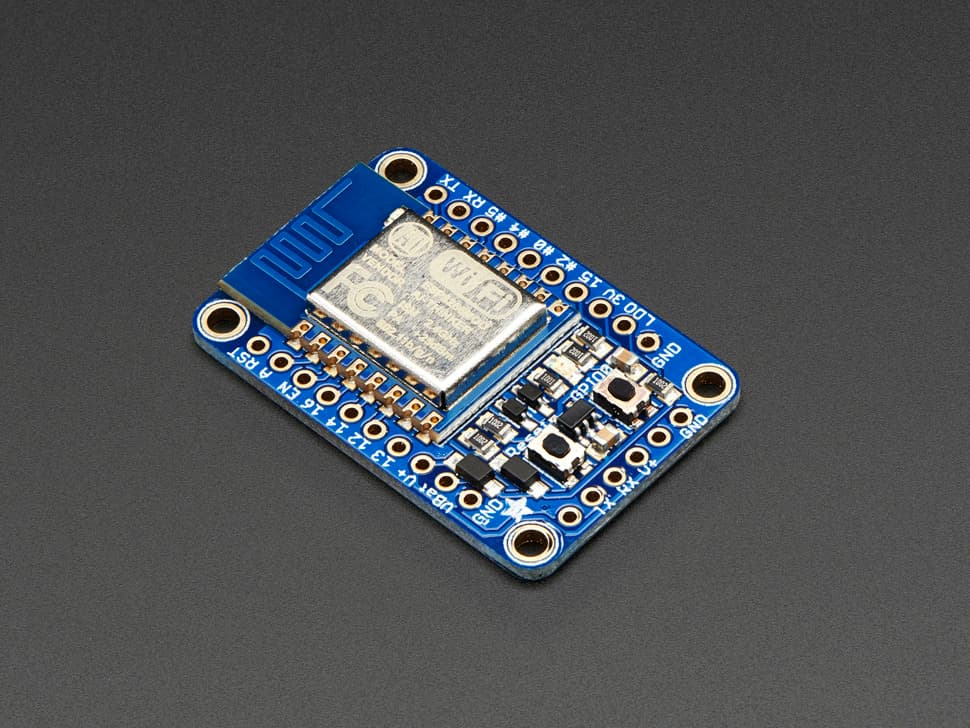

The Adafruit HUZZAH ESP8266 breakout is what we designed to make working with this chip super easy and a lot of fun. We took a certified module with an onboard antenna, and plenty of pins, and soldered it onto our designed breakout PCBs. We added in:

  • Reset button,
  • User button that can also put the chip into bootloading mode,
  • Red LED you can blink,
  • Level shifting on the UART and reset pin,
  • 3.3V out, 500mA regulator (you'll want to assume the ESP8266 can draw up to 250mA so budget accordingly)
  • Two diode-protected power inputs (one for a USB cable, another for a battery)

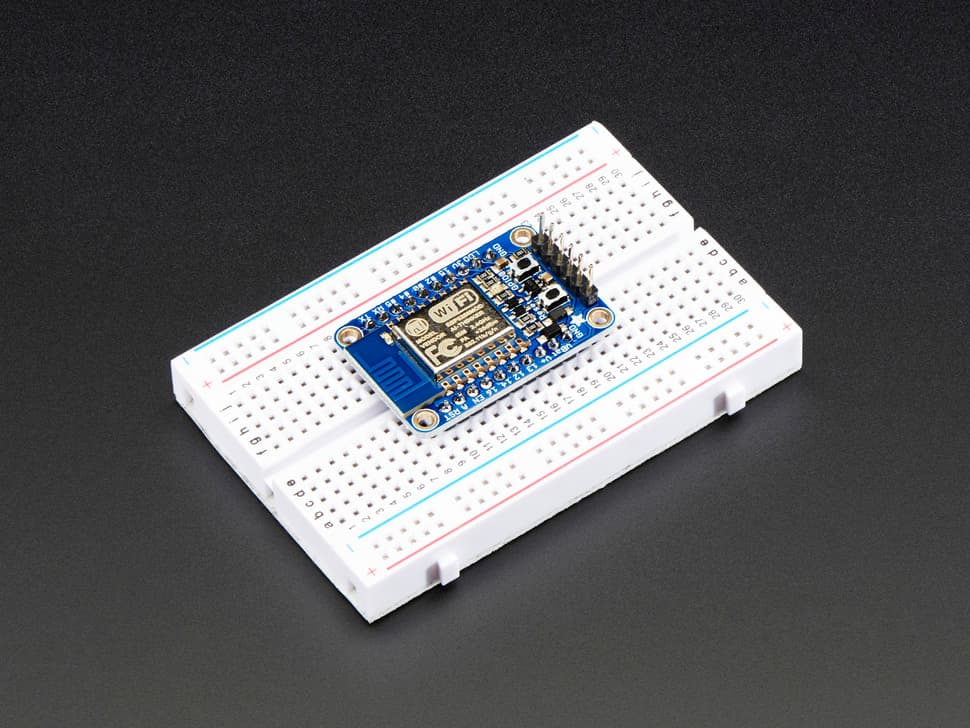

Two parallel, breadboard-friendly breakouts on either side give you access to:

  • 1 x Analog input (1.8V max)
  • 9 x GPIO (3.3V logic), which can also be used for I2C or SPI
  • 2 x UART pins
  • 2 x 3-12V power inputs, reset, enable, LDO-disable, 3.3V output

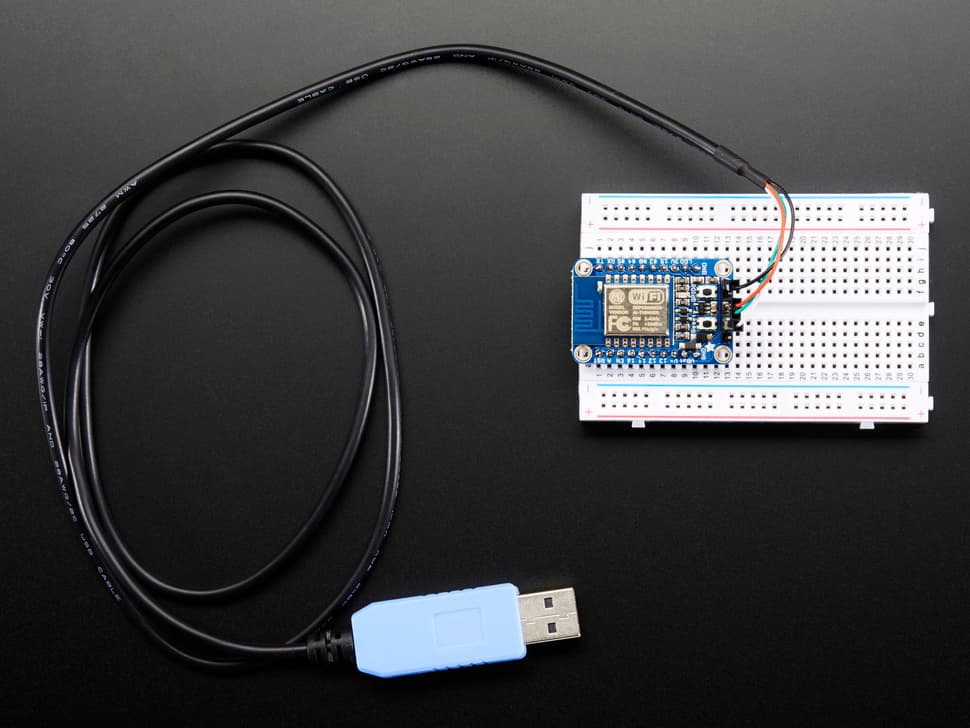

One breakout at the end has an "FTDI" pinout so you can plug in an FTDI or console cable to upload software and read/write debugging information via the UART. When you're done with your coding, remove the cable, and this little module can be embeded into your project box.

Each module comes pre-loaded with NodeMCU's Lua interpreter (NodeMCU 0.9.5 build 20150318 / Lua 5.1.4 to be specific), you can run commands, and 'save' Lua programs directly to the module's Flash using a USB-Serial converter cable. But, if you'd like, you can skip Lua and go direct to using the Arduino IDE. Once you download the ESP8266 core, you can treat it just like a microcontroller+WiFi board, no other processors needed!

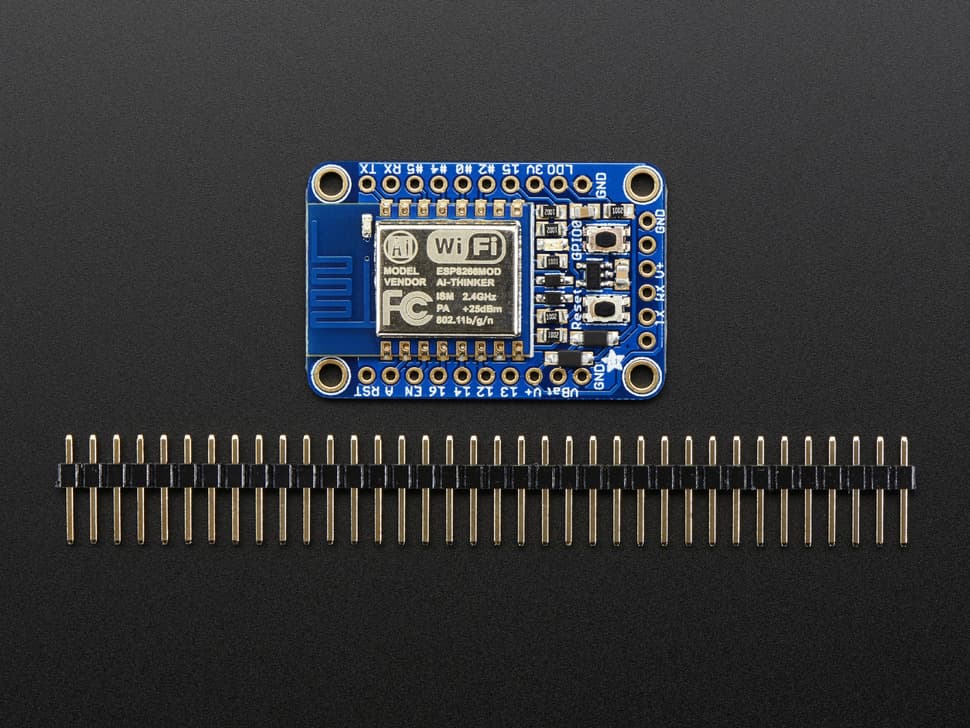

Each order comes with one assembled and tested HUZZAH ESP8266 breakout board, and a stick of 0.1" header that you can solder on and plug the breakout into a breadboard. A soldering iron and solder are required for that, and aren't included. Solderless breadboard also not included. You'll really want a USB-serial converter such as the FOCA to upload software to the HUZZAH ESP8266! Our essential tutorial has wiring, pinouts, assembly, downloads, and more!

You may get a blue or black module, they are identical.
