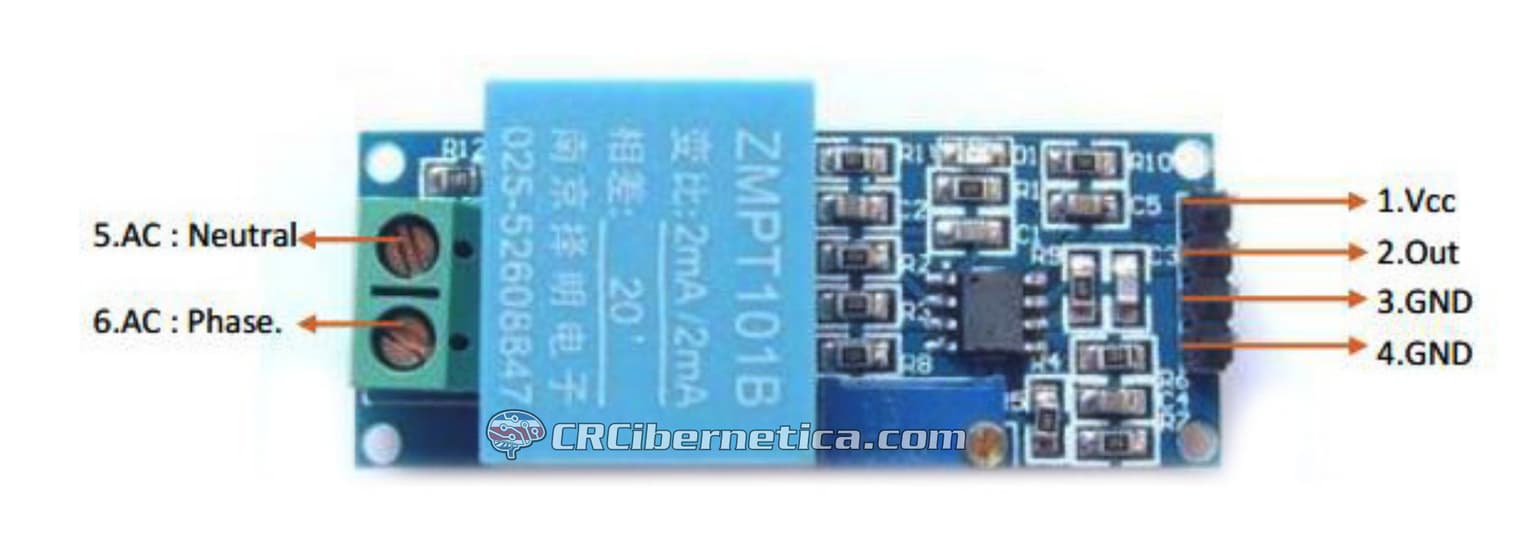

AC Voltage Sensor Module · imagen 1
fotosphotos
Electronic Brick

AC Voltage Sensor Module

sku COM-CB1232 · categoríacategory electronic-brick

$5.95+iva+VAT
precio en USD
factura o tiquete electrónicoprice in USD
electronic invoice or receipt

en stockin stock — envíos desde San José— ships from San José

cantidadquantity

antes de comprarbefore you buy
  • [✓] Envío desde San José, CR: por Correos de Costa Rica, o retiro en Centro Colón. Costo y plazo en el checkout.Ships from San José, CR: by Correos de Costa Rica, or pickup at Centro Colón. Cost and timing at checkout.
  • [✓] Envío gratis con Correos en pedidos desde $200.00 antes de IVA.Free shipping by Correos on orders of $200.00 or more before VAT.
  • [✓] Factura electrónica: pídala en el checkout con su cédula o la de su empresa.Electronic invoice: ask for it at checkout with your ID or your company's.
  • [✓] PagoPayment: Tarjeta de crédito o débito (Tilopay)Credit or debit card (Tilopay) · Compra-Click (enlace de pago por correo)Compra-Click (payment link by email) · Pagar al retirar en Centro Colón (datáfono)Pay at pickup in Centro Colón (card terminal) · SINPE MóvilSINPE Móvil · Depósito o transferencia bancariaBank deposit or transfer.
  • [✓] CuentaAccount: para comprar se inicia sesión.needed to check out. Crear cuentaCreate an account
  • [✓] ¿Dudas?Questions? contacto y soportecontact and support
specs

$ cat specs.txt

modelomodel
ZMPT101BZMPT101B
voltaje de la señal de entradainput signal voltage
hasta 250VACup to 250VAC
voltaje de alimentaciónsupply voltage
3.3-5V3.3-5V
señal de salidaoutput signal
0-5V0-5V
tamañosize
50 x 20mm50 x 20mm
tipotype
Monofásico, ACSingle-phase, AC
aislamientoisolation
Galvánico (transformador integrado)Galvanic (built-in transformer)
salidaoutput
Onda senoidal analógica con amplitud ajustable por potenciómetroAnalog sine wave with potentiometer-adjustable amplitude

a agregar al carritoadd to cart← → fotosphotosg c ir al carritogo to cart

cat README.md

El ZMPT101B es un módulo sensor de voltaje de corriente alterna (AC) monofásico.  Este módulo incluye un transformador de voltaje integrado que cumple la función de aislamiento galvánico, soporta voltajes de entrada de hasta 250 Vac y entrega a través de su terminal de salida una onda senoidal analógica con amplitud ajustable mediante el potenciómetro integrado. Este módulo se puede utilizar junto con un transformador de corriente para medir el consumo de potencia.

Especificaciones:

  • Voltaje de la señal de entrada: hasta 250VAC
  • Voltaje de alimentación: 3.3-5V
  • Señal de salida: 0-5V
  • Tamaño: 50 x 20mm

Hoja de datos del transformador

Esquemático de la tarjeta



The ZMPT101B is a single-phase  Alternating Current (AC) voltage sensor module. This module includes an on-board voltage transformer which performs the function of galvanic isolation, supports up to 250 Vac input voltages and delivers through its output terminal an analog sine wave with adjustable amplitude by using the on-board potentiometer. This module could be used together with a current transformer to measure power consumption.

Specifications:

  • Input signal voltage: up to 250VAC
  • Supply Voltage: 3.3-5V
  • Output signal: 0-5V
  • Size: 50 x 20mm

Datasheet of transformer

Board Schematic
