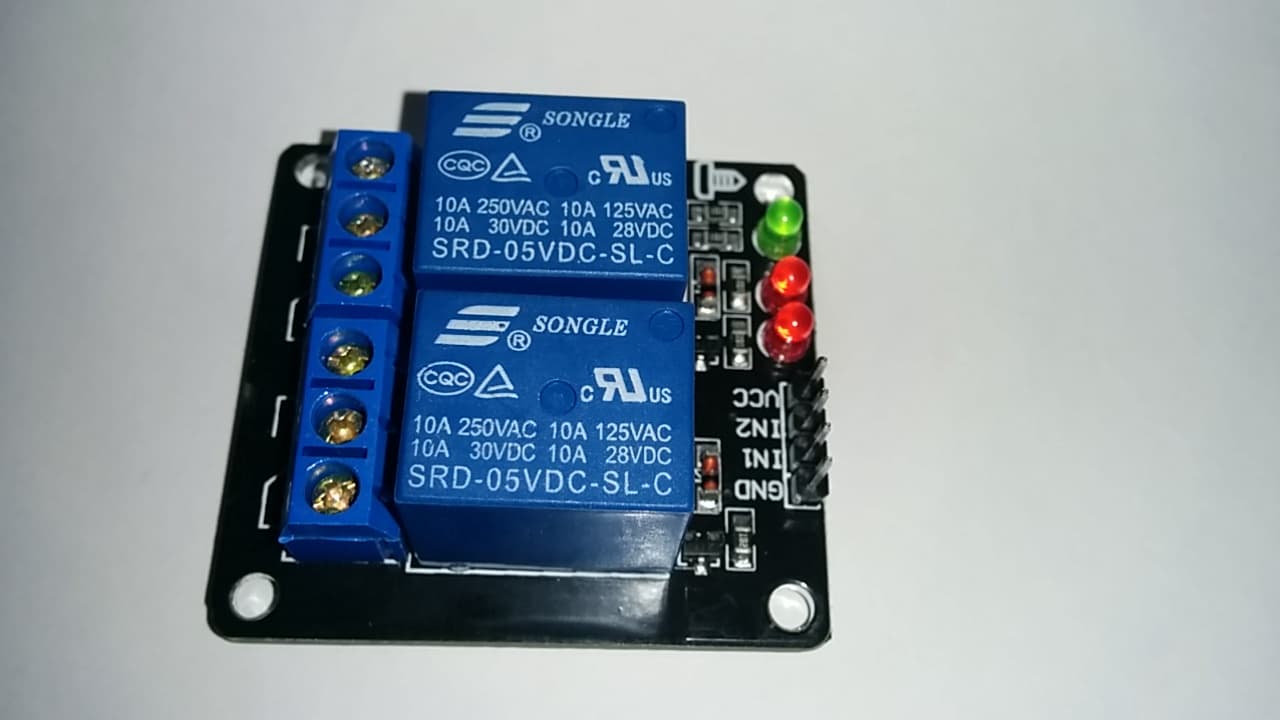

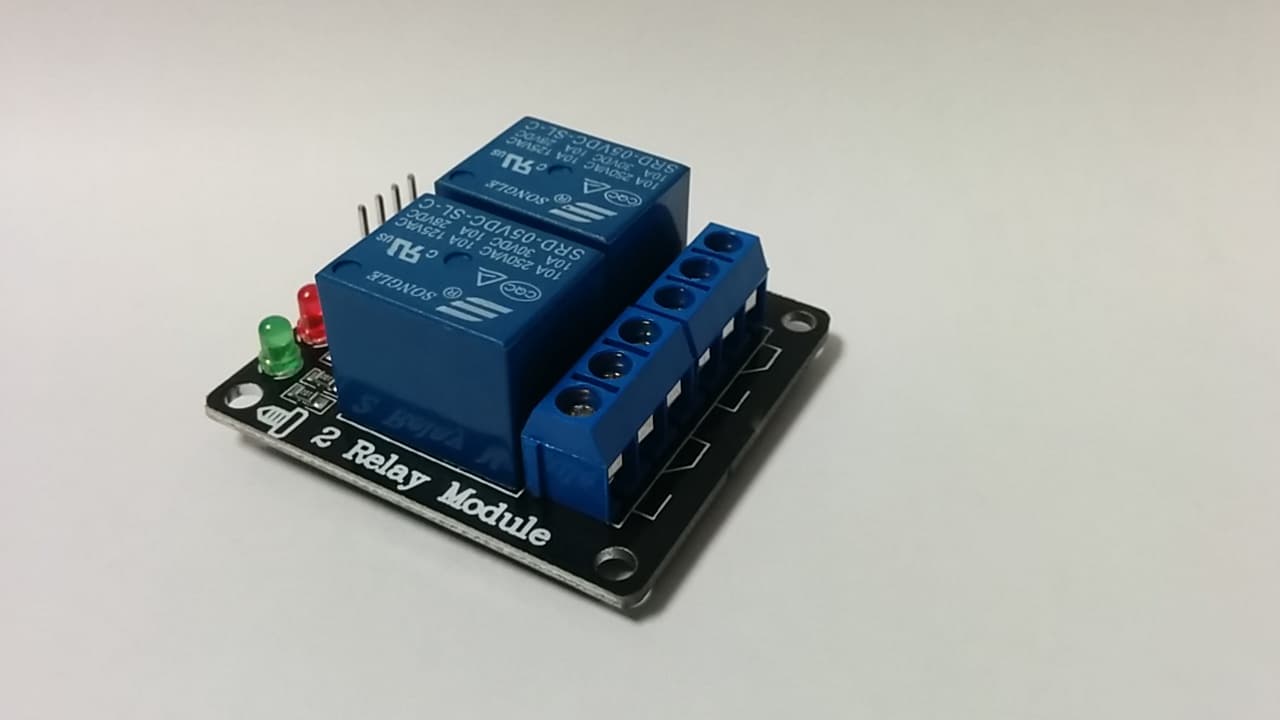

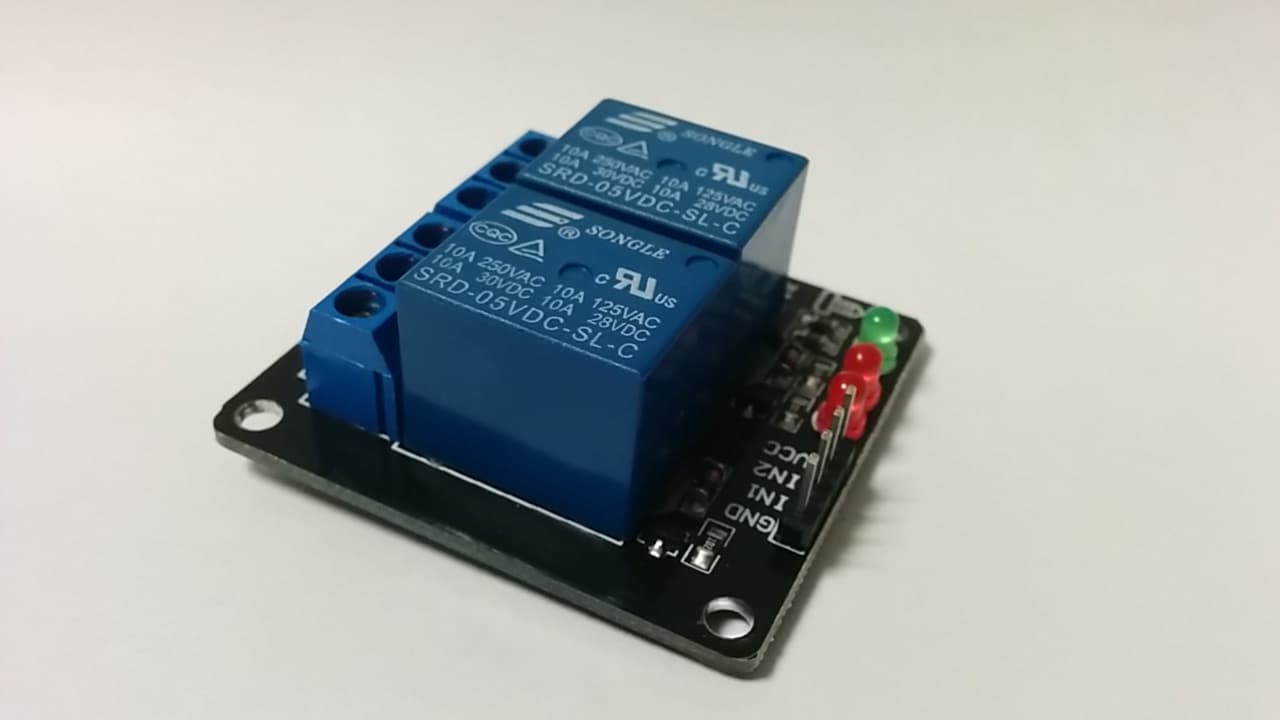

2 Channel 5V Relay Module · imagen 1
fotosphotos
Components

2 Channel 5V Relay Module

sku 2CHRELAY · categoríacategory components

$7.95+iva+VAT
precio en USD
factura o tiquete electrónicoprice in USD
electronic invoice or receipt

en stockin stock — envíos desde San José— ships from San José

cantidadquantity

antes de comprarbefore you buy
  • [✓] Envío desde San José, CR: por Correos de Costa Rica, o retiro en Centro Colón. Costo y plazo en el checkout.Ships from San José, CR: by Correos de Costa Rica, or pickup at Centro Colón. Cost and timing at checkout.
  • [✓] Envío gratis con Correos en pedidos desde $200.00 antes de IVA.Free shipping by Correos on orders of $200.00 or more before VAT.
  • [✓] Factura electrónica: pídala en el checkout con su cédula o la de su empresa.Electronic invoice: ask for it at checkout with your ID or your company's.
  • [✓] PagoPayment: Tarjeta de crédito o débito (Tilopay)Credit or debit card (Tilopay) · Compra-Click (enlace de pago por correo)Compra-Click (payment link by email) · Pagar al retirar en Centro Colón (datáfono)Pay at pickup in Centro Colón (card terminal) · SINPE MóvilSINPE Móvil · Depósito o transferencia bancariaBank deposit or transfer.
  • [✓] CuentaAccount: para comprar se inicia sesión.needed to check out. Crear cuentaCreate an account
  • [✓] ¿Dudas?Questions? contacto y soportecontact and support
specs

$ cat specs.txt

número de canalesnumber of channels
22
voltaje del relérelay voltage
5V5V
capacidad de los contactoscontact rating
10A@250VAC, 10A@30VDC10A@250VAC, 10A@30VDC
corriente de activación por relédrive current per relay
20mA20mA
entrada de controlcontrol input
TTL 5V 5mATTL 5V 5mA
lógica de activacióntrigger logic
Activa en bajo (0v)Active low (0v)
tipo de contactocontact type
NO / NCNO / NC
compatibilidadcompatibility
Arduino, AVR, PIC, ARMArduino, AVR, PIC, ARM
indicadoresindicators
LED de estado por reléStatus LED per relay
dimensionesdimensions
4.5cm x 5cm4.5cm x 5cm

a agregar al carritoadd to cart← → fotosphotosg c ir al carritogo to cart

cat README.md

Este es un módulo de relés de 2 canales a 5V; permite que el Arduino controle fuentes de alta potencia (vea las especificaciones abajo).

  • 2 relés en la tarjeta
  • Operación Normalmente Abierto (NO) o Normalmente Cerrado (NC)
  • Cada relé de 5V requiere 20mA de corriente de activación
  • Cada relé se activa con una señal ACTIVA EN BAJO (0v).
  • Entrada de control TTL de 5V 5mA que puede controlarse directamente con Arduino, AVR, PIC, ARM y otros.
  • LED indicador del estado de cada relé
  • Los relés tienen capacidad de 10A@250VAC y 10A@30VDC
  • Dimensiones 4.5cm x 5cm



This is a 5V 2-Channel Relay module, it allows the Arduino to control high power sources (see ratings below).

  • 2 Relays on board
  • Normally Open (NO) or Normally Closed (NC) operation
  • Each 5V Relay requires 20mA driving current
  • Each relay is activated by an ACTIVE LOW signal (0v).
  • 5V 5mA TTL control input which can be directly controlled by Arduino, AVR, PIC, ARM and others.
  • Indication LED for each Relay's Status
  • Relays are rated at 10A@250VAC and 10A@30VDC
  • Dimensions 4.5cm x 5cm
